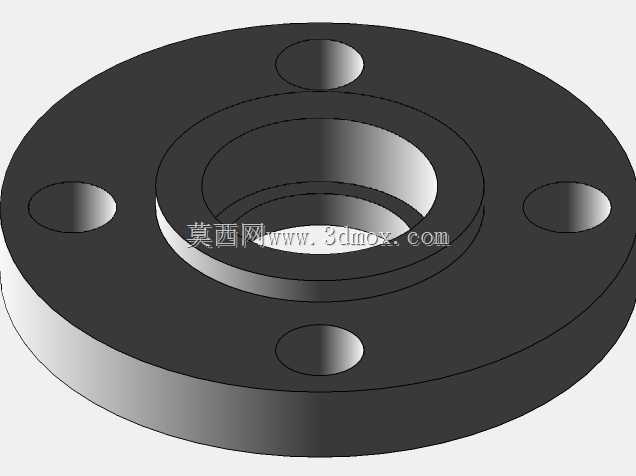

1.25英寸150磅SW-RF突面带颈钢制法兰

　　在工业管路系统的搭建与运维场景中，法兰作为管路之间、管路与阀门、管路与设备接口之间的核心连接构件，其结构合理性、尺寸精度直接决定整套管路的密封可靠性与承压能力，本次涉及的1.25英寸150磅等级SW-RF突面法兰，是中小口径低压工艺管路中应用频次极高的连接部件。从实际应用场景来看，这类法兰常出现在化工常温给排水管路、小型空压站输气管路、普通循环水系统、低压油品输送管路中，适配1.25英寸公称通径的金属管路，压力等级对应美标150磅，也就是日常工程中常说的Class150等级，常温工况下最高承压能力可覆盖2.0MPa以内的非强腐蚀、非高温介质输送需求，适配的介质包括常温清水、压缩空气、润滑油、低压蒸汽冷凝水等常见工业流体。

　　从结构功能特性来看，这款法兰采用承插焊（SW）连接形式，区别于平焊法兰的对接方式，承插焊结构需要将配套钢管插入法兰的承插孔内后再进行角焊缝焊接，这种连接形式在中小口径管路上的优势十分明显：安装时钢管与法兰的同轴度更容易找正，焊接作业的操作空间要求更低，焊接完成后管路的整体抗振性能优于普通平焊法兰，特别适合现场安装空间局促、管路存在小幅振动的工况。密封面采用突面（RF）形式，也就是行业内常说的凸面密封，密封面凸起高度在2mm左右，表面加工粗糙度控制在Ra3.2-Ra6.3区间，安装时配套缠绕式垫片或者橡胶石棉垫片即可实现可靠密封，突面结构的定位特性更好，垫片安装时不容易出现偏移，日常运维更换垫片的操作难度也更低。从设计思路层面拆解，这款法兰的整体结构完全匹配美标ASME B16.5的相关尺寸要求，法兰盘整体为圆盘式结构，中心位置为贯通的介质流道，流道直径与1.25英寸Sch40壁厚等级的钢管内径匹配，避免法兰位置出现通径缩颈造成的介质流阻增大；法兰盘上均匀分布4个螺栓通孔，孔位的中心圆直径、螺栓孔直径均严格对应150磅压力等级的尺寸规范，安装时配套使用美标5/8英寸规格的六角螺栓即可完成紧固，螺栓孔的位置度公差控制在±0.2mm以内，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位需要现场扩孔的问题。法兰背面的承插孔深度按照标准要求设计，钢管插入后承插孔底部预留1.5mm左右的间隙，这个间隙是专门为焊接时钢管受热膨胀预留的伸缩量，

　　避免焊接过程中钢管热胀顶紧法兰底部造成焊接应力集中，长期使用过程中这个间隙也可以缓冲管路的微量热变形，降低焊缝位置出现疲劳开裂的风险。从安装边界与尺寸适配角度来说，这款法兰的外径、厚度、密封面直径均严格遵循Class150 1.25英寸的标准参数，安装时需要注意的边界条件包括：法兰配对使用时两个突面的平行度公差需要控制在0.1mm以内，螺栓紧固时需要按照对角顺序分步拧紧，避免单侧受力过大造成法兰面倾斜密封失效；承插焊作业时需要先进行点焊定位，调整好管路同轴度后再完成满焊，焊接完成后需要对焊缝位置进行渗透探伤，确认无气孔、裂纹等焊接缺陷后再进行管路试压。另外这款法兰的密封面在运输和存放过程中需要做好防护，避免磕碰造成密封面出现凹坑、

　　划痕，一旦密封面损伤超过0.1mm深度，安装后就容易出现介质渗漏的问题，现场如果出现轻微划痕，可以使用细油石沿圆周方向打磨修复，损伤深度过大则需要更换法兰。在三维建模过程中，这类标准件的建模需要严格对应标准尺寸的公差要求，不能只做外形的近似建模，尤其是螺栓孔位置度、承插孔内径、密封面平面度这些关键尺寸，必须保证建模精度，否则后续做管路装配仿真、生成工程图时就会出现尺寸偏差，导致现场加工或者安装时出现干涉、装不上的问题。建模时可以先绘制法兰盘的截面轮廓，通过旋转命令生成法兰基体，之后拉伸切除出中心流道、承插孔、螺栓通孔，最后对密封面边缘、螺栓孔边缘做0.5mm的倒角处理，既符合实际加工的工艺要求，也能避免模型装配时出现锐边干涉的问题。
