L型带座滚轮式机械支撑限位构件

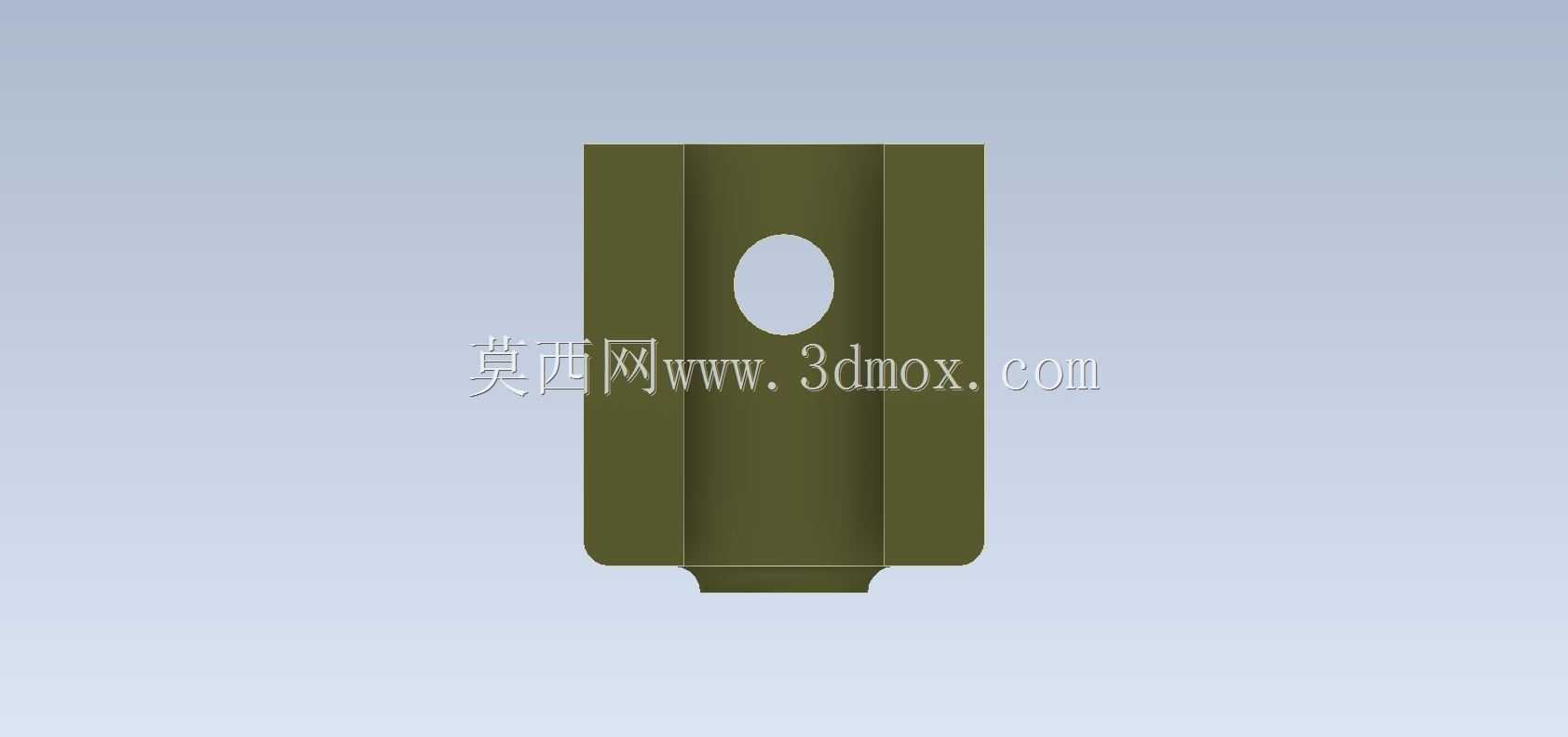

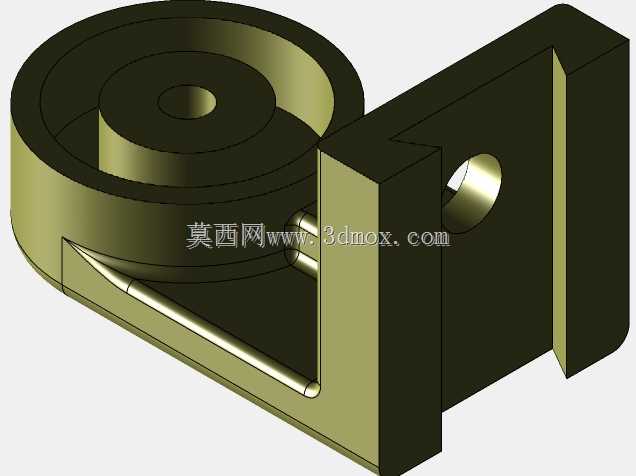

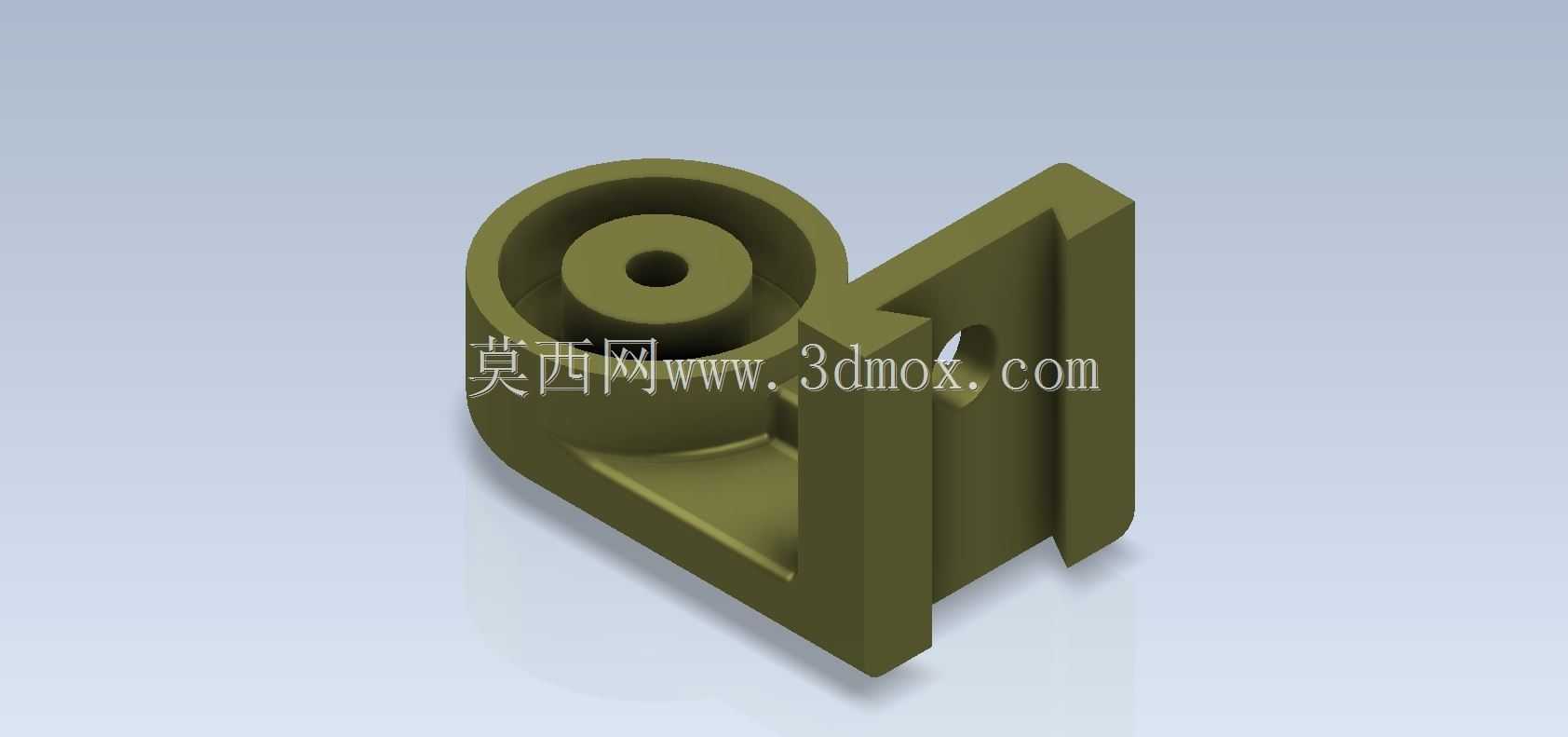

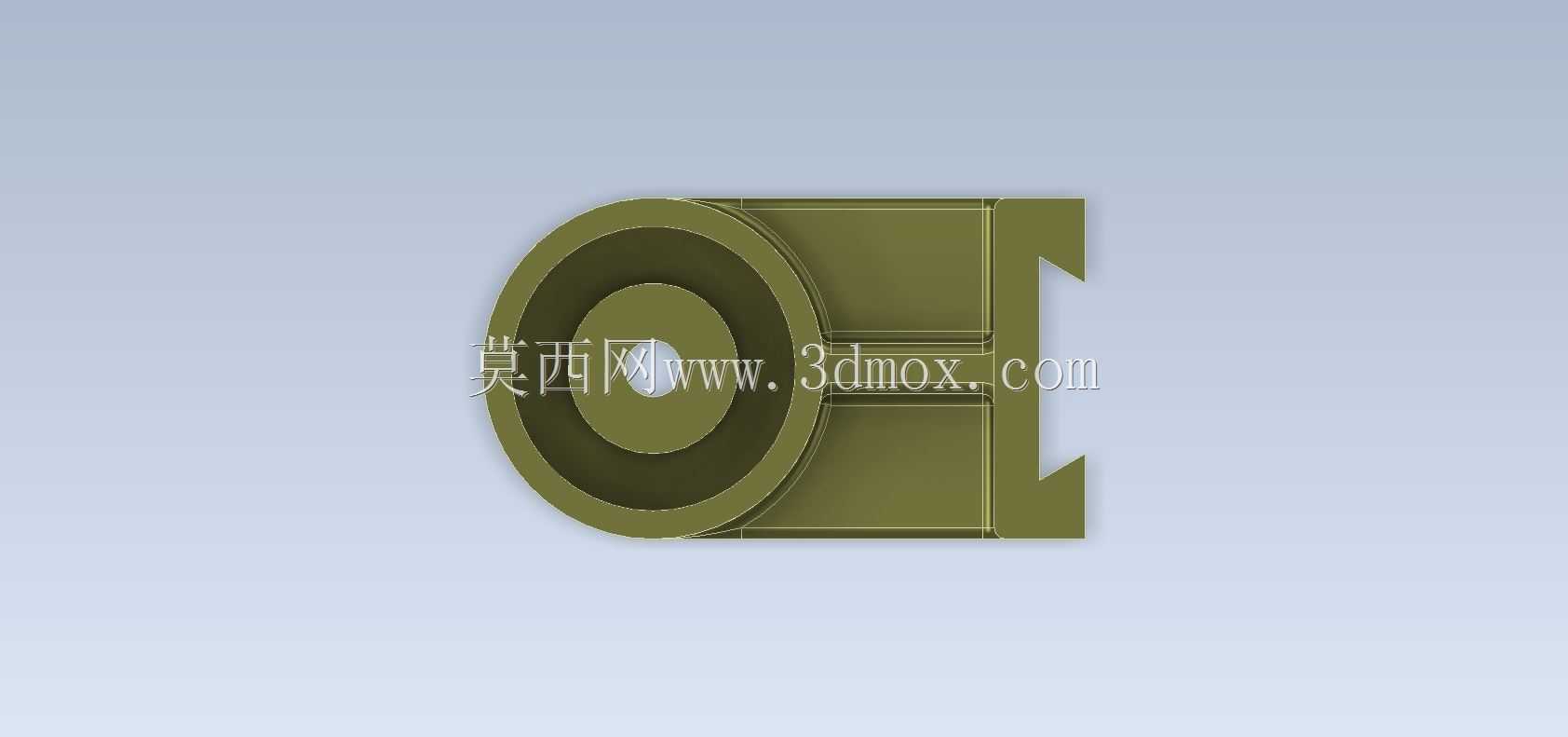

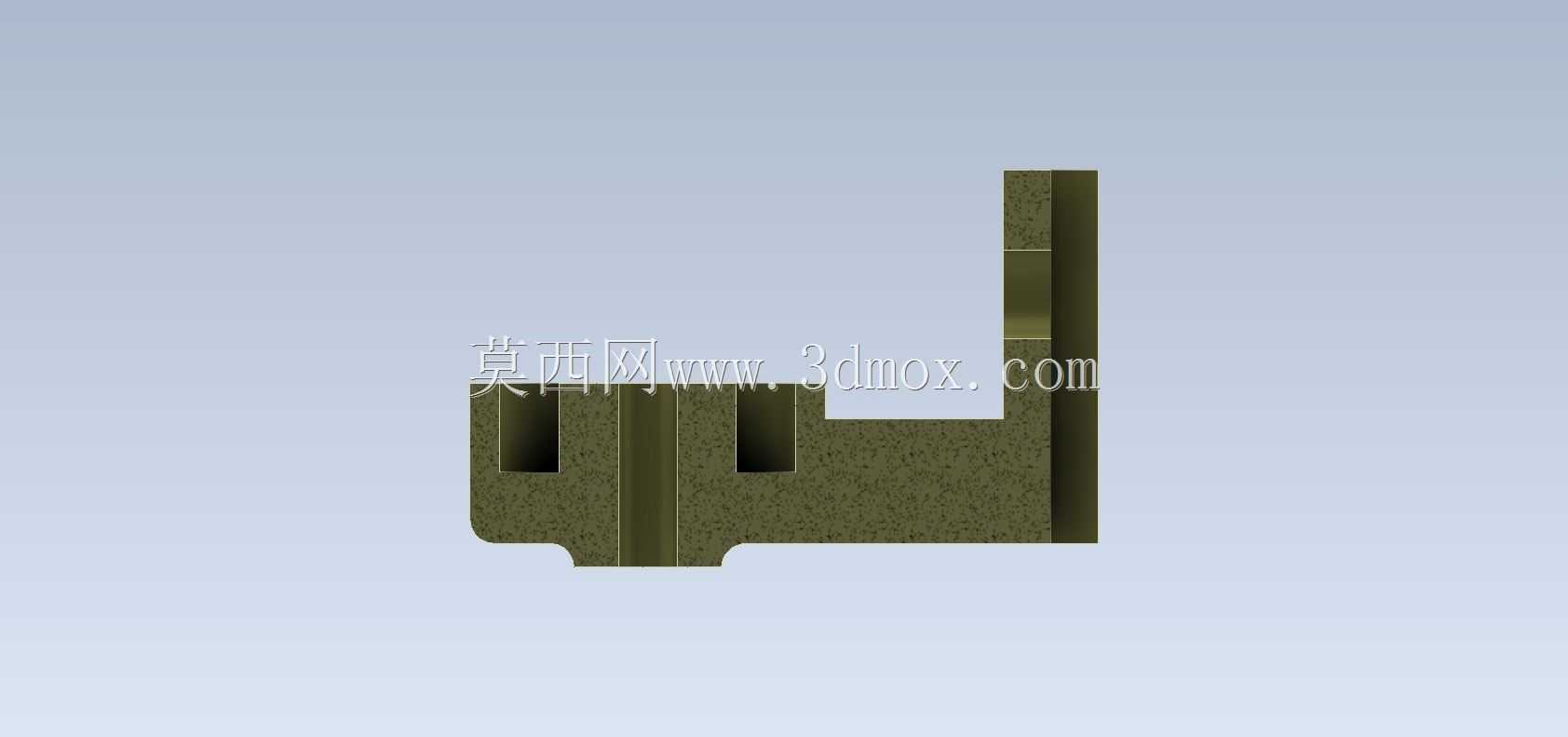

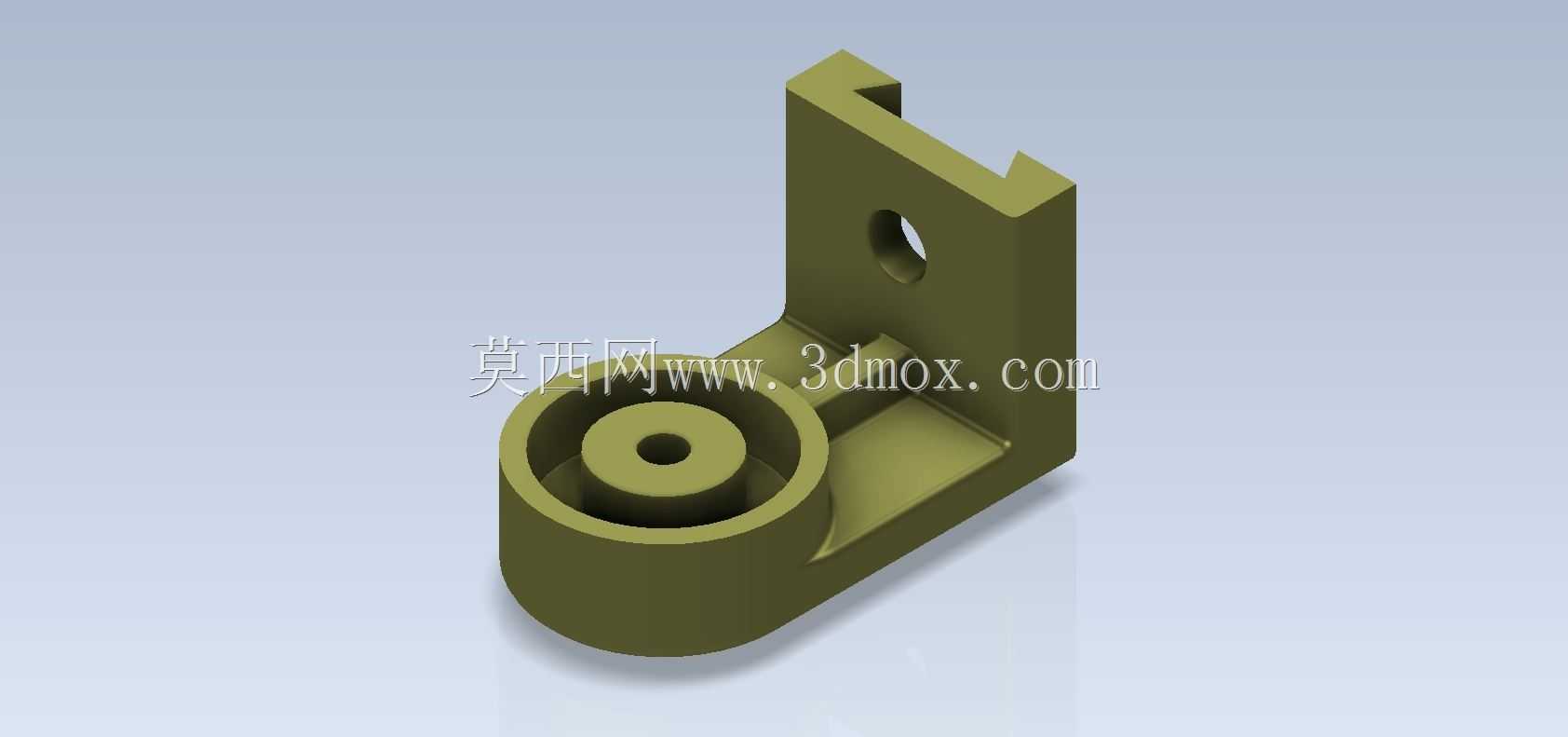

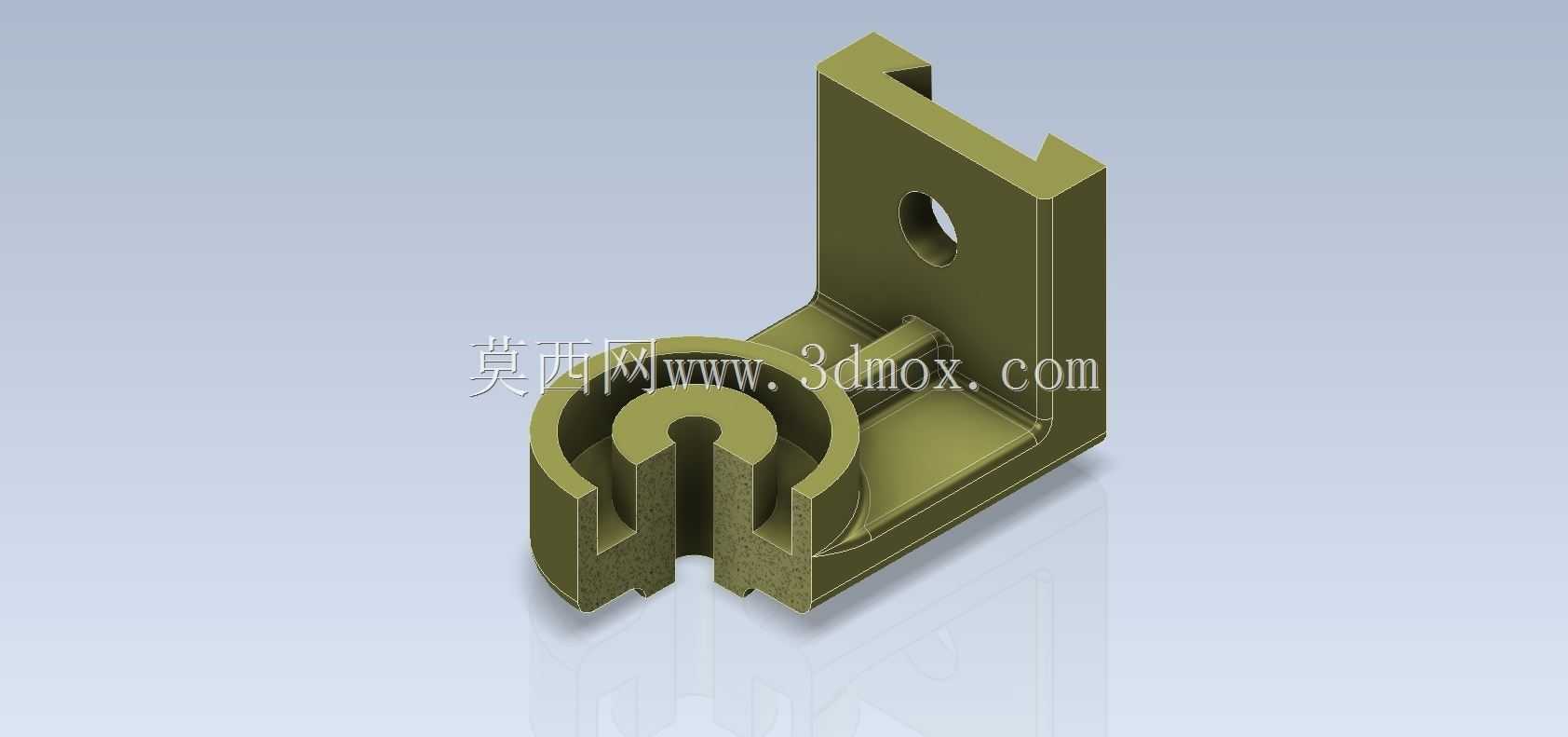

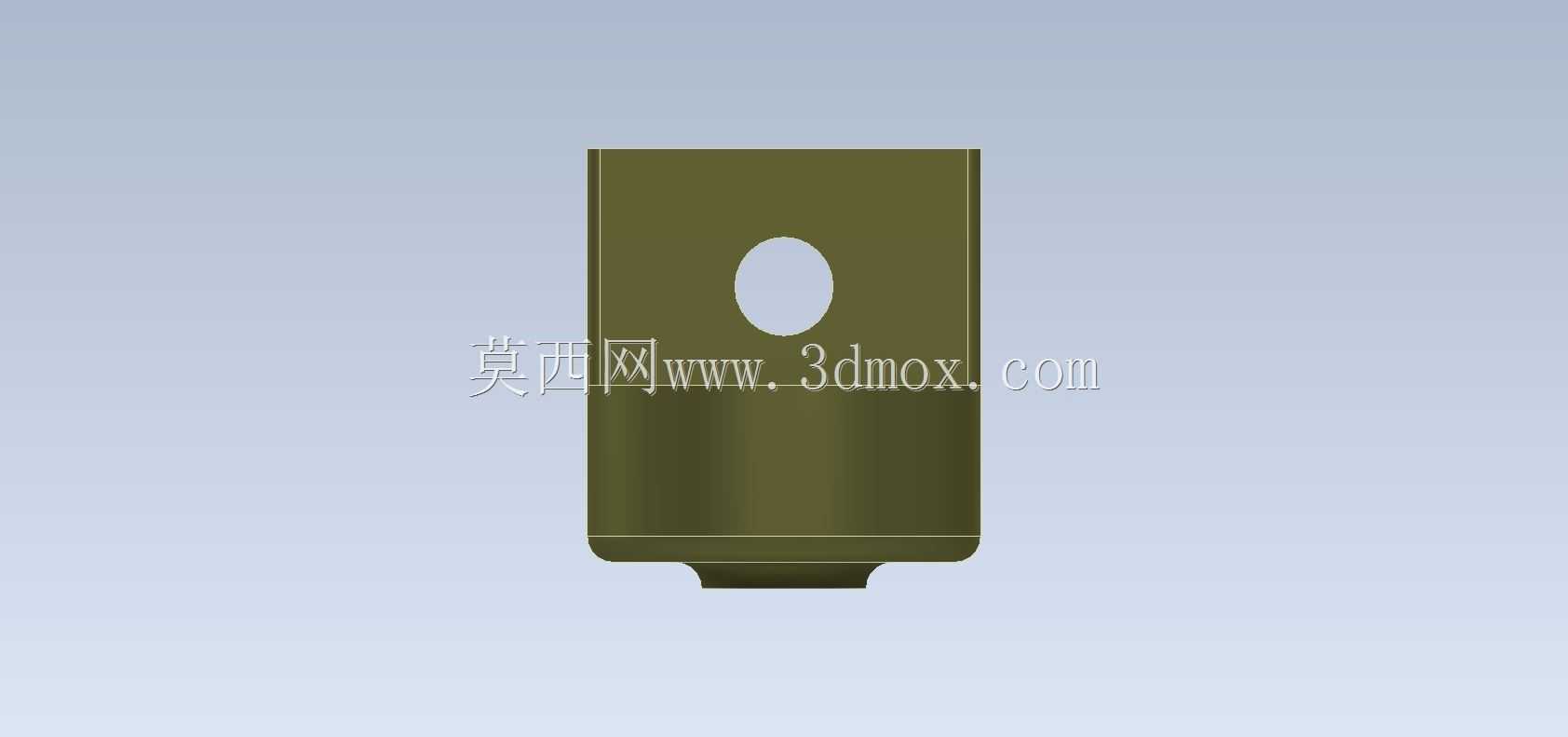

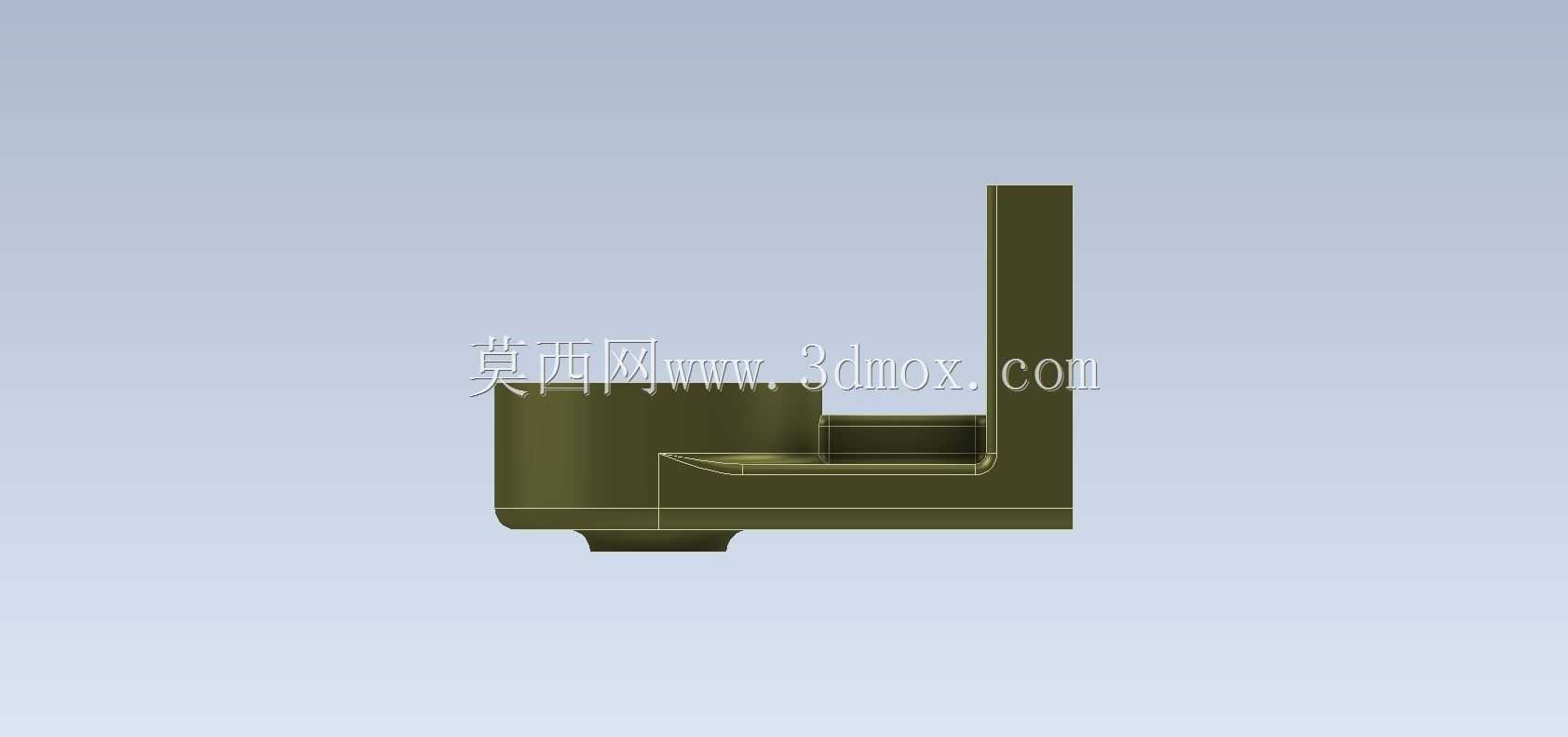

　　该构件属于小型机械系统中的支撑限位类功能件，整体采用L型弯折式一体化结构设计，主体分为竖直安装立板与水平承载基座两个核心功能段，无多余分体拼接结构，可减少装配环节的累计误差，提升构件整体刚性。竖直立板顶部开设单侧开口卡槽，卡槽内侧做直角避让处理，可直接卡入设备机架的对应导轨凸沿，无需额外设计压块即可实现快速定位，立板中部开设的圆形通孔为安装固定孔，可穿入M6规格内六角圆柱头螺钉，将构件整体锁紧在设备安装面，孔位周边做0.5mm深度的沉头处理，避免螺钉头突出干涉相邻运动部件。水平基座段集成了同轴双层套筒结构，内层为通孔式轴套安装位，可压入自润滑铜套或微型滚动轴承，外层套筒为轴承外圈提供径向限位与轴向支撑，套筒底部与水平基座做R2圆角过渡，避免直角应力集中导致的受力断裂问题，套筒与竖直立板之间的连接区域设置三角形加强筋，筋板厚度与立板、基座壁厚保持一致，均为3mm，可在构件承受径向载荷时分散应力，避免立板与基座连接处出现形变。

　　从实际应用场景来看，这类构件常出现在小型自动化送料机构、轻工包装设备的料道侧边、机床辅助定位单元中，主要承担两个核心功能：一是作为滚轮支撑座，内层轴套位安装销轴后可套入非金属滚轮，对输送过程中的薄型工件、条状物料做侧向导向，避免物料偏移输送轨迹；二是作为硬限位块，当运动模组运行到行程端点时，竖直立板的侧面可承接缓冲垫的撞击力，限制运动部件的超程位移，相比分体式安装的限位座与滚轮座，该一体化构件的安装占用空间更小，仅需单颗螺钉即可完成固定，适合在设备内部安装空间局促的区域使用。

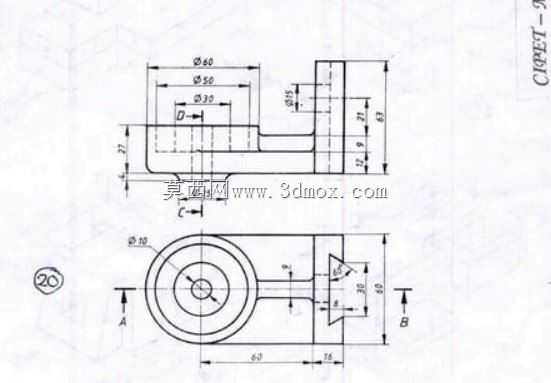

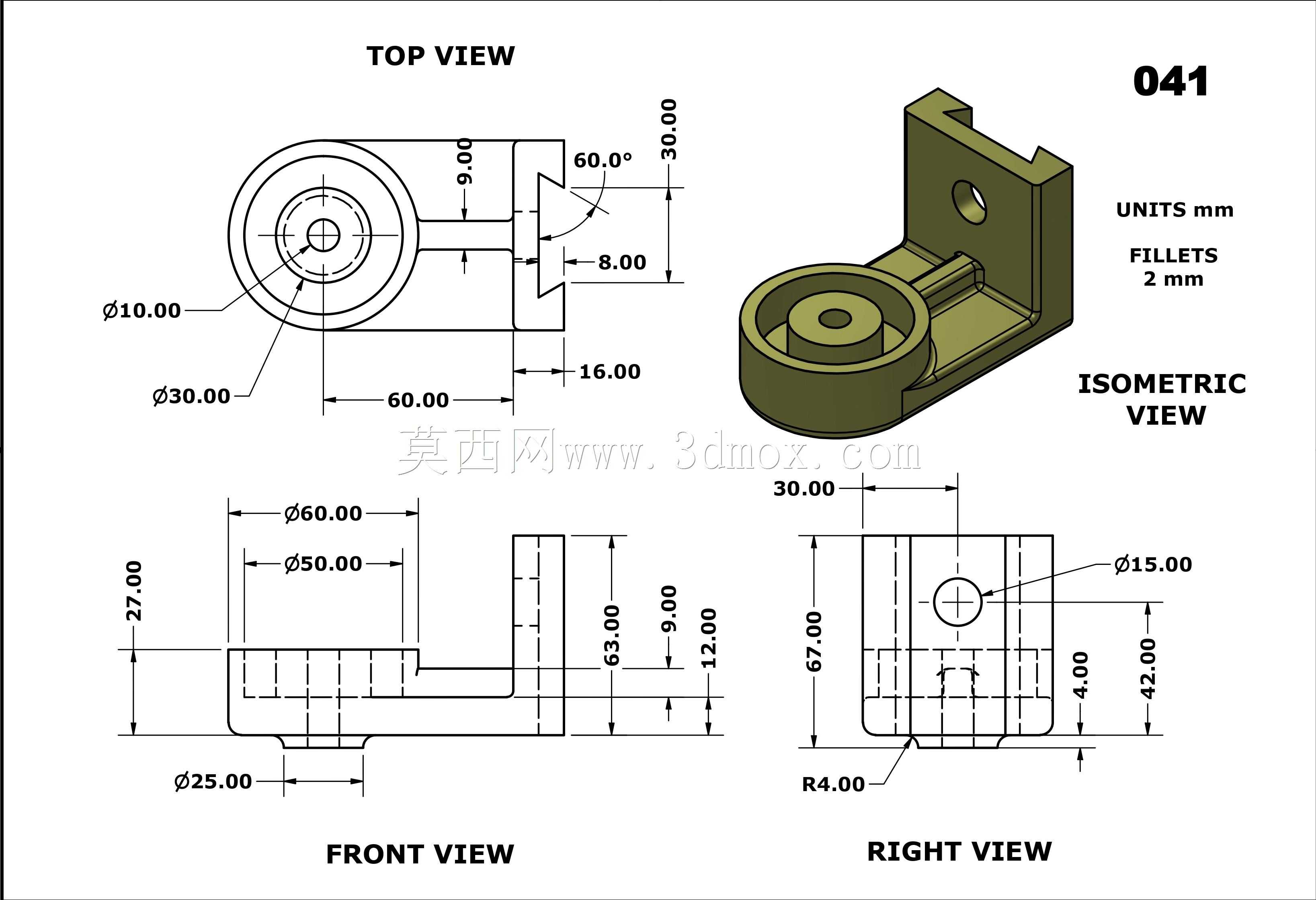

　　设计过程中需要重点把控几个尺寸边界：竖直立板的总高度需匹配对应安装位置的机架凸沿高度，卡槽的开口宽度比凸沿厚度大0.1-0.2mm，保证卡入时无卡滞同时不会出现过大的配合间隙；水平基座上的套筒同轴度公差需控制在0.02mm以内，否则压入轴承后会出现滚轮转动卡涩、偏磨的问题；立板上的安装孔中心到套筒轴线的水平距离，需匹配对应滚轮的半径，保证滚轮安装后，外圆面突出立板侧面2-3mm，避免立板本体与被导向物料发生摩擦。构件整体采用等壁厚设计，所有非配合面的棱边均做C0.5倒角处理，既可以去除加工毛刺避免划手，也能减少应力集中点，适合采用注塑成型或者铝合金铣削加工两种工艺制作，若用于低载荷的民用设备场景，可选用POM材质注塑加工降低成本，若用于机床等有切削液、油污的工业场景，则选用6061铝合金做硬质阳极氧化处理，提升构件的耐磨与耐腐蚀性能。在建模过程中，这类零件需要优先确定安装基准面，以竖直立板的背面为第一安装基准，水平基座的底面为第二支撑基准，所有特征的尺寸标注都从基准面出发，避免出现尺寸链闭环导致的加工误差，同时套筒部分的特征需要做同轴度约束，立板与基座的连接筋需要做布尔合并，避免出现零厚度几何体影响后续的工程图导出与CAM加工编程。
