伊顿型二位置旋转选择开关结构

　　这款二位置旋转选择开关，是低压电控回路里极为常用的主令操作元件，常见于机床控制柜、工业设备操作面板、生产线就地控制箱等场景，承担回路通断切换、功能档位选择的核心作用，操作人员通过旋转头部的操作手柄，即可实现两路控制回路的状态切换，相比按钮式操作，档位辨识度更高，可有效避免误触引发的设备动作异常。

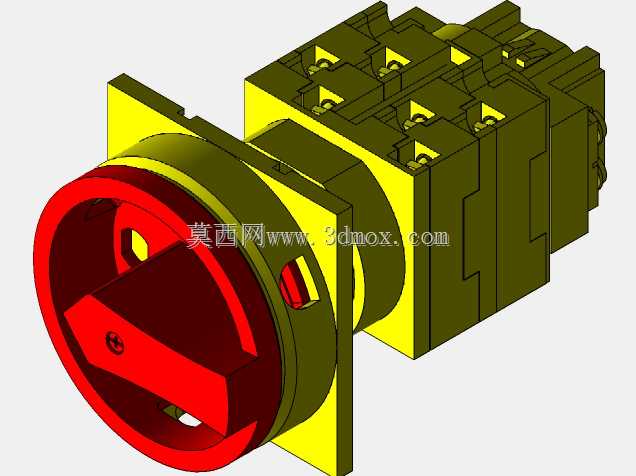

　　从结构设计来看，这款开关采用面板嵌入式安装结构，头部操作端为醒目的红色操作头，搭配橄榄绿的基座主体，后部叠装多组触点模块，每组触点模块对应独立的回路通断单元，可根据实际控制需求增减触点层数，适配不同回路数量的控制要求。操作头部自带定位卡槽结构，旋转到对应档位时会有清晰的档位顿挫感，操作人员无需目视即可确认档位是否切换到位，适配车间现场光线不足、操作人员戴防护手套操作的工况。

　　安装边界层面，这款开关的面板安装开孔为标准工业圆形开孔尺寸，安装时从面板正面将开关本体插入开孔，后部通过配套的锁紧螺母与面板紧固，安装面板厚度适配常规电控柜1.5mm到3mm的冷轧钢板厚度，无需额外制作过渡安装板。开关后部的触点模块采用导轨式叠装结构，相邻触点模块之间通过卡扣定位拼接，接线端子朝向柜体下方排布，接线时可直接从端子正面接入导线，预留的接线空间可容纳1.5平方到2.5平方的多股铜芯控制线，适配常规电控柜的布线规范，不会与柜内其他走线槽、元件产生安装干涉。

　　功能特性上，这款开关的触点为速动型结构，操作时触点的通断速度与手柄旋转速度无关，可有效避免触点缓慢分合产生的拉弧烧蚀问题，延长触点使用寿命。操作头部的防护等级可达到IP65级别，面板正面可抵御车间现场的切削液飞溅、粉尘侵入，适配机床加工、焊接作业等多粉尘、多液体飞溅的恶劣工况，后部触点模块防护等级满足IP20要求，可防止操作人员接线后误触带电部位。开关的操作力矩经过调校，既不会因为力矩过轻导致设备振动引发档位误偏移，也不会因为力矩过重导致操作人员操作费力，长期使用后操作力矩不会出现明显衰减，档位定位精度保持稳定。

　　设计思路层面，这款开关采用模块化拆分设计，将操作头、定位机构、触点模块拆分为独立的可替换单元，单个触点模块损坏时无需整体更换开关，仅需拆下对应故障模块更换即可，大幅降低后期设备维护成本。头部操作件与基座之间设置有防转定位结构，安装时开关本体不会随锁紧螺母的紧固发生转动，保证操作手柄的档位标识与实际触点状态始终对应。红色操作头采用高可见度配色，在设备面板上可快速被操作人员识别，紧急状态下可快速定位到开关位置完成回路切断操作。触点模块的接线端子采用带压线板的螺丝紧固结构，导线接入后压线板可均匀压紧导线线芯，避免单螺丝压紧导致的线芯散丝、接触不良问题，长期运行下接线部位不会因为设备振动出现松脱。

　　在实际设备配套中，这类开关常被用于机床的主电源通断控制、加工模式选择（手动/自动档位切换）、输送线的运行方向切换、小型设备的启停控制等场景，相比同规格的钥匙式开关，无需额外保管钥匙，操作流程更简便，适合需要频繁切换档位的操作工位；相比旋钮式按钮，档位保持力更强，不会因为意外碰撞导致档位偏移，可靠性更高。建模过程中完整还原了开关的所有装配间隙、卡扣结构、接线端子位置，可直接用于电控柜的面板布局干涉检查、操作工位的人机工程模拟，也可作为电气元件库的标准模型，直接导入不同设备的三维装配体中使用，无需重复建模。
