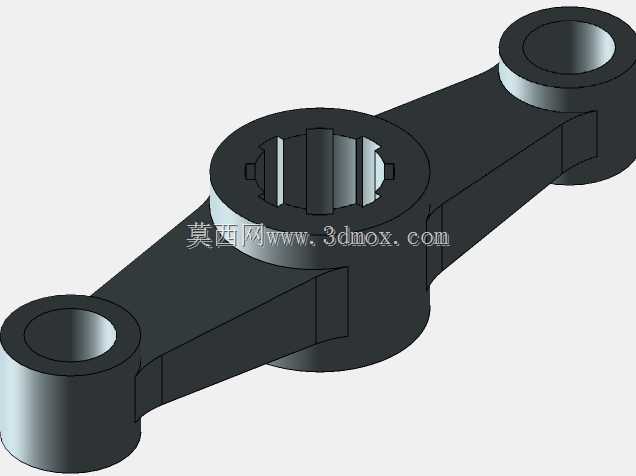

在普通卧式车床的进给传动与操作机构中,这类三臂式摇臂是承担运动换向、力矩传递的核心受力零件,常见于CA6140系列车床的主轴箱操作连杆组、进给箱拨叉联动机构中,区别于单孔拨叉的单一执行功能,该类零件需要同时衔接三个不同轴系的运动节点,将操作手柄的摆动或者凸轮的顶升动作同步传递到两个执行端,实现比如主轴正反转切换、进给量档位联动、开合螺母闭合联锁这类需要同步动作的机构功能。从结构设计逻辑来看,零件采用等强度的臂身截面设计,三个连接端分别设置了衬套安装孔位,中间带内花键的孔位是动力输入或者固定铰接的基准端,两侧的等径光孔分别连接两组执行推杆,臂身的过渡位置全部采用大圆角应力释放结构,避免车床频繁换向操作带来的交变应力导致臂根开裂,
这也是机床操作件设计中最容易忽略的细节——很多仿制配件为了加工方便直接做直角过渡,在频繁扳动操作手柄的工况下,往往使用不到半年就会在臂身连接处出现疲劳裂纹。实际安装时,中间花键孔需要与操作轴的外花键做过渡配合,花键的定心方式采用大径定心,配合公差控制在H7/k6区间,既保证周向传动无间隙,又能在装配时顺利压装,不需要额外的紧固件防松;两侧的光孔内需要压装锡青铜耐磨衬套,衬套内孔与连接销轴的配合间隙控制在0.02-0.04mm,既保证铰接转动灵活,又不会因为间隙过大导致操作手感虚位,衬套的外壁与摇臂孔采用过盈配合,压装后需要在孔壁侧面打骑缝螺钉固定,避免长期转动后衬套跟转磨损摇臂本体。从安装边界来看,
三个孔的中心距是决定机构传动比的核心参数,设计时严格按照CA6140车床的机构运动链尺寸做公差约束,两外侧孔相对于中间花键孔的中心距公差控制在±0.02mm,孔轴线的平行度公差不大于0.01mm/100mm,否则安装后会出现连杆卡滞、操作力过大甚至机构别劲的问题;臂身的厚度方向尺寸需要匹配相邻传动件的间隙,安装后臂身侧面与箱体内壁、相邻齿轮端面的间隙不小于2mm,避免车床运转时臂身与旋转零件发生刮碰。这类零件的选材通常采用45号钢模锻成型,毛坯锻造后需要做正火处理消除锻造应力,粗加工后再做调质处理,硬度控制在HB220-250,兼顾强度与韧性,三个安装孔的精加工需要在一次装夹下完成镗削,保证位置度精度,花键孔采用拉削加工,
加工后去除所有锐边毛刺,臂身表面做氧化发黑处理,提升车间油污环境下的防锈能力。在实际设备运维中,这类摇臂的磨损主要出现在两侧衬套孔位置,长期使用后衬套磨损会导致操作行程不足,出现档位挂不到位、联锁失效的问题,更换时需要重点核对三个孔的中心距尺寸,不能用单臂的拨叉替代,否则会破坏原有的机构运动关系,导致进给操作的动作逻辑错乱。不同于外露的操作手柄零件,这类内置的传动摇臂在机床装配时属于箱体内的核心传力件,设计时没有多余的装饰结构,所有的截面变化、圆角设置、孔位布局完全围绕受力传递与安装空间约束展开,臂身的截面从中间铰接端向两侧连接端逐渐收窄,在保证足够抗弯截面模量的前提下尽可能减轻零件自重,降低操作时的惯性阻力,让操作人员扳动手柄时的手感更轻盈,不会因为零件自重导致档位自动脱开。
