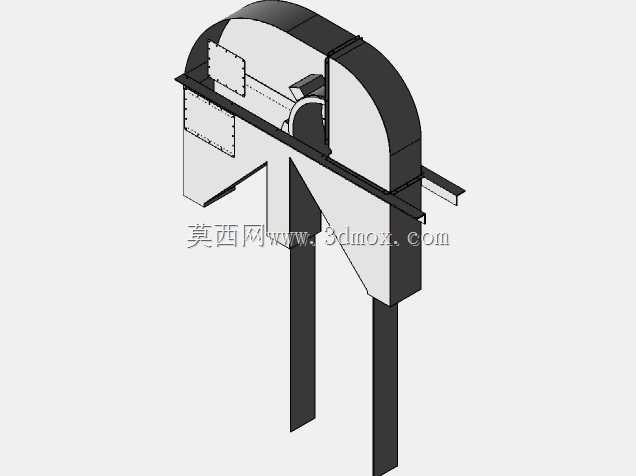

CA6140车床配套粮腿头部钣金结构

　　在机床加工配套的物料输送辅助结构中，粮腿头部作为车床加工生产线旁谷物类散料输送系统的终端导向部件，主要承担散料流转过程中的流向切换、导流缓冲功能，常见于粮油加工车间配套机加工工位的物料中转环节，适配CA6140普通车床周边的辅助物料输送布局，可对接上方溜管来料，将散料均匀导向下方的两个出料支腿，避免物料在输送末端出现积料、偏载问题。从结构设计逻辑来看，该部件整体采用金属薄板折弯焊接成型，没有额外的铸造或机加工厚重结构，整体自重较轻，便于现场吊装与位置调整，上部的弧形罩壳采用等半径折弯工艺制作，罩壳侧面预留的安装补板通过螺栓与主壳体连接，可在后期维护时快速拆卸，清理内部卡滞的物料，不需要整体拆解整个头部结构。

　　两侧的支腿采用等截面矩形薄板折弯结构，支腿与上部弧形罩的连接位置设置了三角形加强筋板，筋板与壳体、支腿之间采用连续角焊缝连接，可承受散料下落过程中的持续冲击载荷，避免长期使用后支腿与主壳体连接位置出现焊缝开裂、结构变形问题。从安装边界来看，该结构上部的进料口为矩形开口，可直接对接标准规格的工业输送溜管，进料口边缘设置了外翻的安装边，安装边上预先冲制了螺栓连接孔，现场安装时不需要额外打孔，可直接通过螺栓与上游溜管法兰对接，两个下部支腿的中心距匹配常规粮机输送系统的支腿布局间距，支腿下端同样预留了连接法兰，可直接对接下方的三通分料器或者垂直溜管，不需要额外制作过渡连接段。在功能设计上，弧形罩壳内部设置了可拆卸的导流挡板，

　　挡板通过侧边的插板结构固定在罩壳内部的插槽内，可根据现场物料的流速、粒度调整挡板的插入深度，改变物料的下落轨迹，避免物料直接冲击支腿的侧壁造成局部磨损，当挡板磨损到一定程度时，可直接抽出更换，不需要对整个头部结构进行补焊修复，大幅降低了现场维护的工作量。考虑到车间内的粉尘环境，整个壳体的所有拼接焊缝都做了满焊处理，没有预留漏粉缝隙，可避免输送过程中粉尘外溢，改善车间的作业环境，壳体外部没有突出的尖锐棱角，所有外露的板边都做了折边处理，可避免现场安装、维护人员被板边划伤。从结构强度校核的角度来看，整个薄板结构的板厚选型匹配常规谷物散料的堆积密度与下落冲击载荷，在常规输送量下，壳体的变形量控制在允许范围内，不需要额外增加外部加强筋，

　　既控制了整体的制造成本，也避免了结构过于笨重带来的安装难度。在实际应用场景中，该结构除了适配粮油加工车间的车床工位物料输送，也可用于其他散料加工车间的机加工工位辅助物料输送，只要散料的粒度、磨琢性与谷物接近，都可以通过调整内部导流挡板的参数实现适配，不需要对整体结构做大幅修改。设计过程中充分考虑了钣金加工的工艺性，所有的折弯边都预留了合理的折弯半径，没有出现无法加工的锐角折弯结构，所有的焊接位置都预留了足够的焊接操作空间，不会出现焊接死角，便于钣金车间的批量化生产制作，同时各个部件的拆分也符合运输要求，整体结构可拆分后平板运输，到现场后再进行组装焊接，降低了长途运输的成本。
