方法兰安装型10mm轴锁紧固定夹具

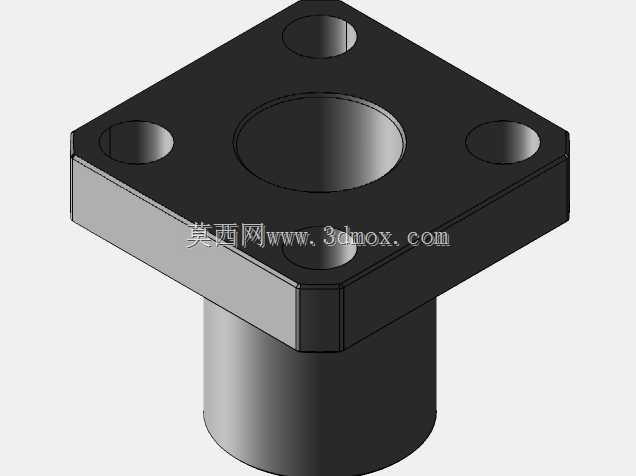

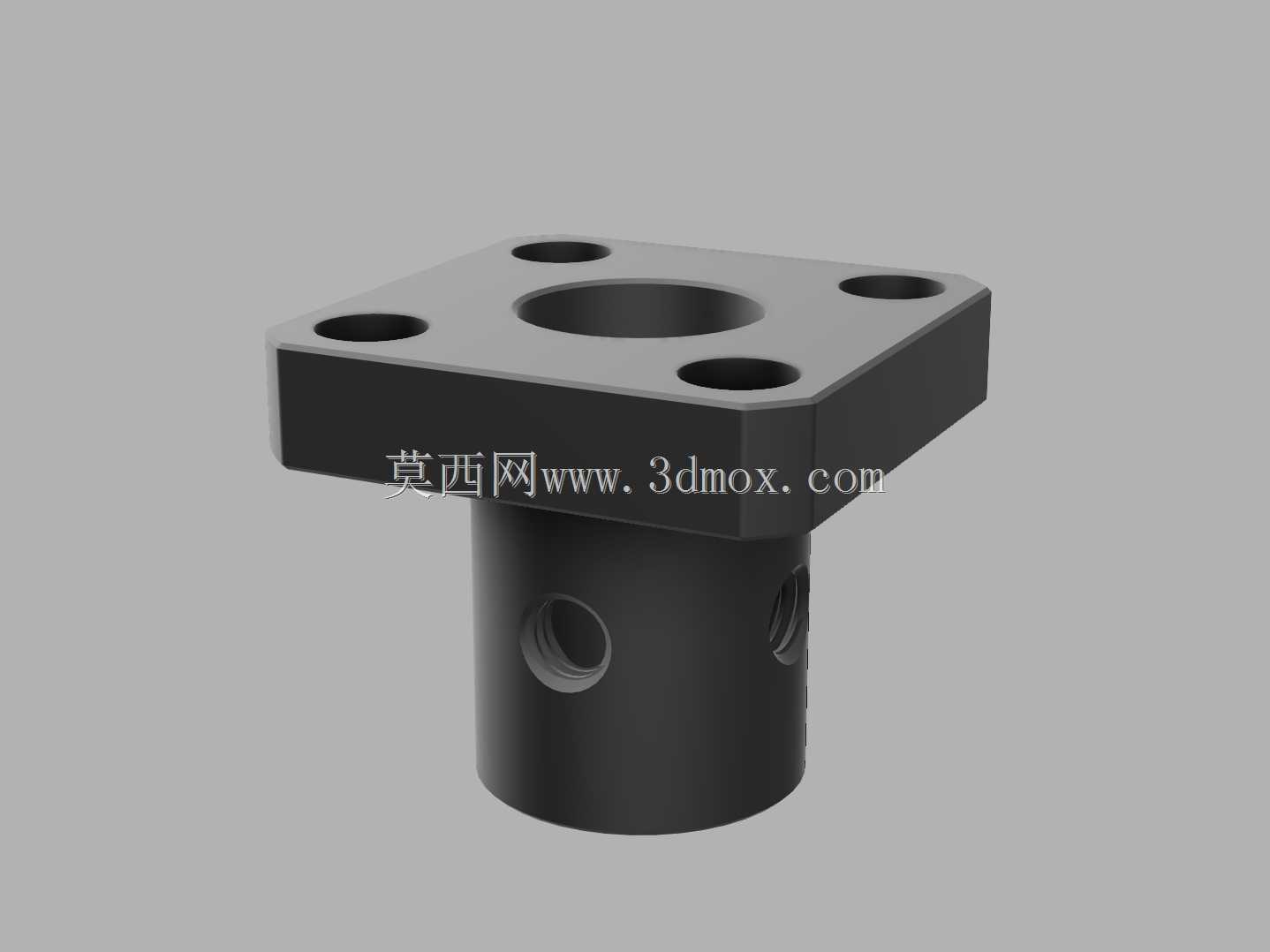

　　在机床加工、自动化装配线的轴类零件装夹工位，这类带方法兰基座的轴夹具是十分常用的定位锁紧元件，主要承担10mm直径光轴、导杆的径向固定与轴向位置锁定功能，避免轴件在设备运行过程中出现窜动、偏转，保障传动、导向结构的运行精度。从结构设计来看，这款夹具采用一体化的基座与轴套结构，上方的方形法兰盘设置了四个对称分布的安装通孔，可直接通过螺栓锁紧在设备安装面板、型材机架的对应安装位上，法兰盘与下方轴套为同轴一体式结构，不存在拼接装配的间隙，能有效降低装夹后的同轴度误差。轴套主体为圆柱形空腔结构，内孔直径匹配10mm标准轴径，侧壁设置的径向螺纹孔用于安装锁紧螺钉，当轴件穿入内孔调整到预设位置后，拧紧侧壁的锁紧螺钉即可通过螺钉端面的顶紧力将轴件牢牢固定，部分应用场景下也可在螺钉端面加装尼龙顶块，避免锁紧过程中划伤轴件表面，影响轴件的后续装配与表面精度。

　　设计这类轴夹具时，首先要明确安装边界的约束条件，方形法兰的边长尺寸需要匹配安装工位的预留空间，四个安装孔的中心距要符合常用的安装孔位标准，避免出现无法对位安装的问题；轴套的轴向长度需要根据轴件的锁紧受力需求确定，过短会导致锁紧接触面积不足，轴件受侧向力时容易出现偏转，过长则会占用过多的轴向安装空间，增加不必要的结构重量。内孔的尺寸公差需要根据应用场景调整，用于高精度导向轴固定时，内孔可采用H7级公差，与轴件保持小间隙配合，既方便轴件穿入调整位置，又能控制径向晃动量在允许范围内；如果是用于普通承力轴的固定，可适当放宽内孔公差，降低加工成本。侧壁的锁紧螺纹孔位置需要避开法兰安装孔的干涉区域，同时要保证锁紧螺钉的操作空间，避免安装时扳手无法到达拧紧位置。

　　在实际应用中，这类轴夹具的使用场景十分广泛，在小型车床的辅助刀架导杆固定工位，它可以用来锁定导杆的伸出长度，实现小行程的进刀位置定位；在自动化点胶设备的导向轴安装位，它可以固定导杆的两端安装位置，为滑动轴承提供稳定的安装基准，保障点胶头的移动直线度；在工装夹具的定位销安装结构中，这类夹具也可以用来调整定位销的伸出高度，适配不同高度工件的定位需求。相比传统的一体式轴支座，这种带侧锁紧结构的夹具不需要在轴件上加工定位槽或者锁紧平面，光轴直接穿入即可锁紧固定，大幅降低了配套轴件的加工成本，同时调整轴件轴向位置时只需要松开侧壁螺钉即可滑动调整，不需要将轴件整体从支座中抽出，位置调整的效率更高。

　　从结构强度角度考虑，这类夹具的法兰盘厚度需要满足安装锁紧时的受力要求，当螺栓拧紧时法兰盘不会出现翘曲变形，轴套的壁厚需要保证锁紧螺钉顶紧时轴套不会出现开裂变形，针对不同的负载场景可以选择不同的材质，普通工况下采用45号钢表面发黑处理即可满足强度与防锈需求，有轻量化需求的场景也可以采用铝合金阳极氧化处理，在保证结构强度的同时降低整体重量，有耐腐蚀需求的工况则可以选用304不锈钢材质，适配潮湿、有腐蚀性介质的使用环境。需要注意的是，在安装这类夹具时，法兰安装面需要与轴件的轴向方向保持垂直，否则轴件穿入后会出现别劲的问题，不仅会导致轴件滑动调整卡顿，长期受力还会造成轴套与轴件的异常磨损，降低结构的使用寿命；锁紧螺钉的拧紧力矩需要控制在合理范围内，力矩过大会导致轴件表面被顶出凹痕，甚至造成轴套侧壁变形，力矩过小则会导致锁紧力不足，设备运行过程中轴件容易出现位置偏移，影响设备的运行精度。
