机床用凸轮轴锁止快拆机构结构设计

项目分类:通用五金配件 发布时间:2024-01-26 ID:725316
  • 机床用凸轮轴锁止快拆机构结构设计
  • 机床用凸轮轴锁止快拆机构结构设计
  • 机床用凸轮轴锁止快拆机构结构设计
  • 机床用凸轮轴锁止快拆机构结构设计
  • 机床用凸轮轴锁止快拆机构结构设计
  • 机床用凸轮轴锁止快拆机构结构设计
  • 机床用凸轮轴锁止快拆机构结构设计

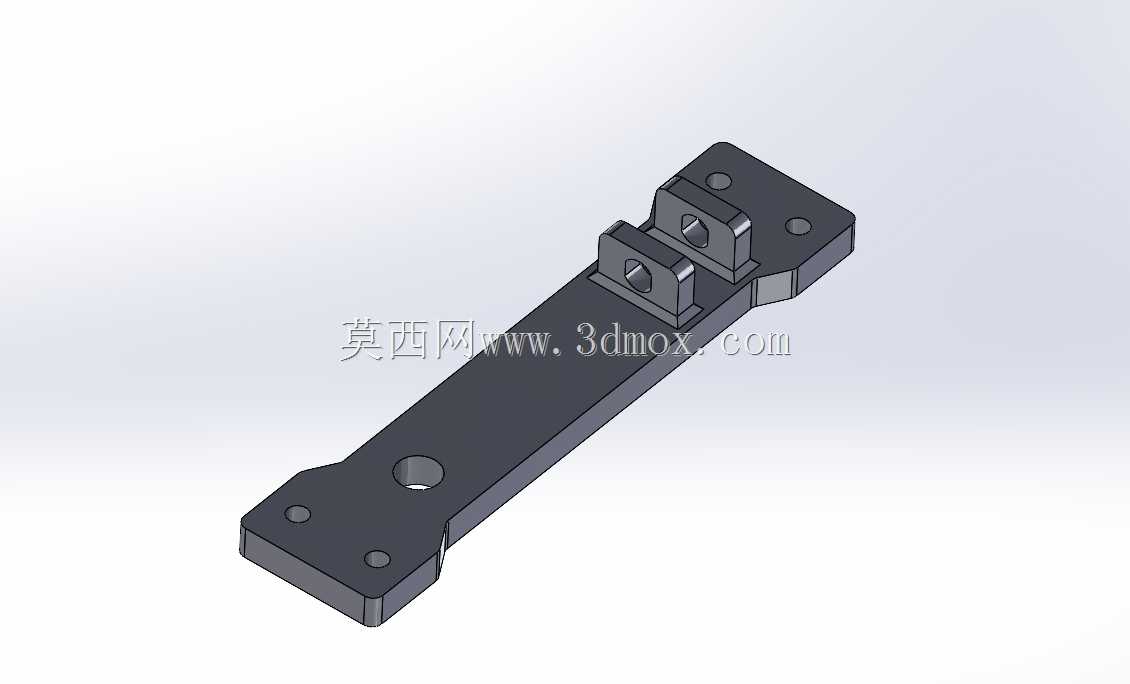

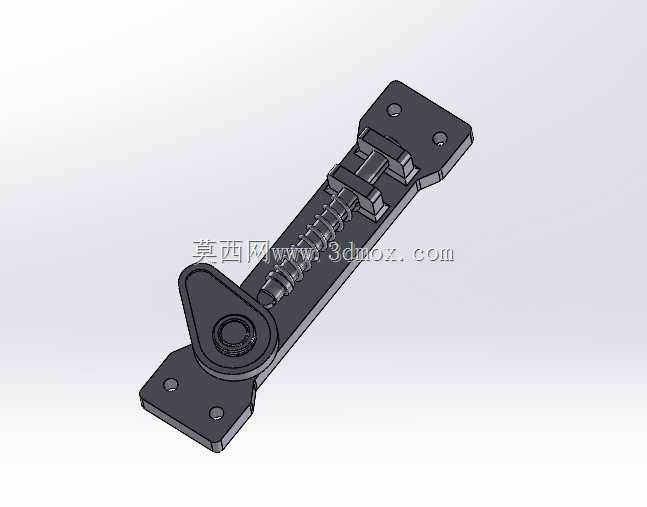

  这套凸轮驱动的锁止快拆构件,最初是为CA6140普通车床操作侧防护门的快速启闭锁紧需求开发的,实际落地后也可适配各类工业设备舱门、工装夹具快换压板、小型检具定位锁止等场景,核心是通过凸轮轮廓的升程变化,把扳动操作件的旋转力矩转化为直线方向的压紧锁止力,相比传统螺纹旋紧的锁止结构,操作行程更短,启闭动作可在一秒内完成,不需要额外工具辅助,在需要频繁开启舱门、更换工装的工位上能大幅降低操作辅助时间。从结构组成来看,整套构件分为安装底板、凸轮扳动件、复位弹簧、滑动锁舌、铰接销轴五个核心部分,安装底板采用两端带沉头孔的平直板式结构,沉头孔规格适配M6内六角安装螺钉,孔位间距按照CA6140车床防护门的安装螺柱位置设计,

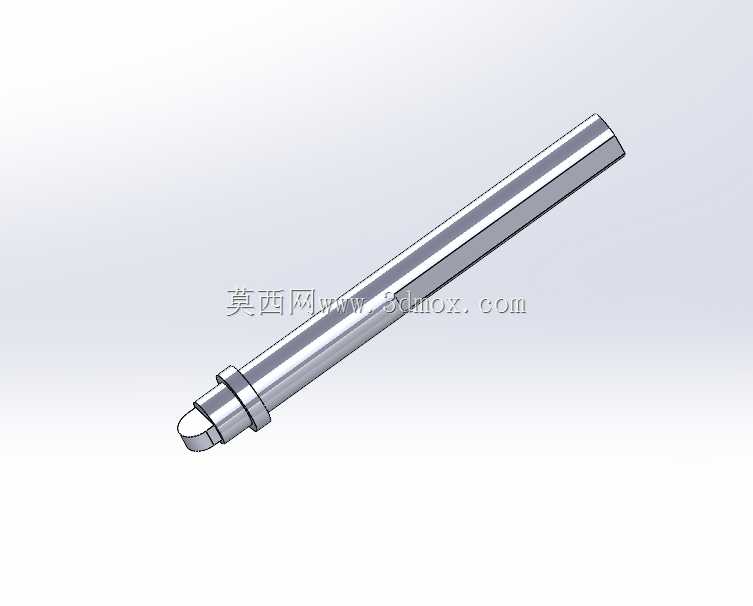

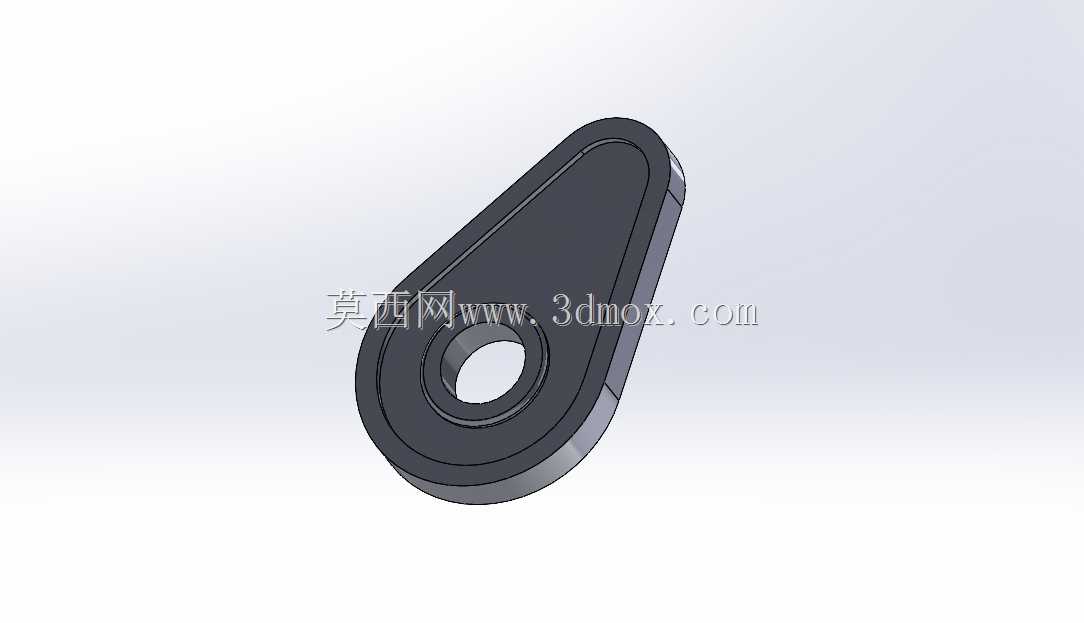

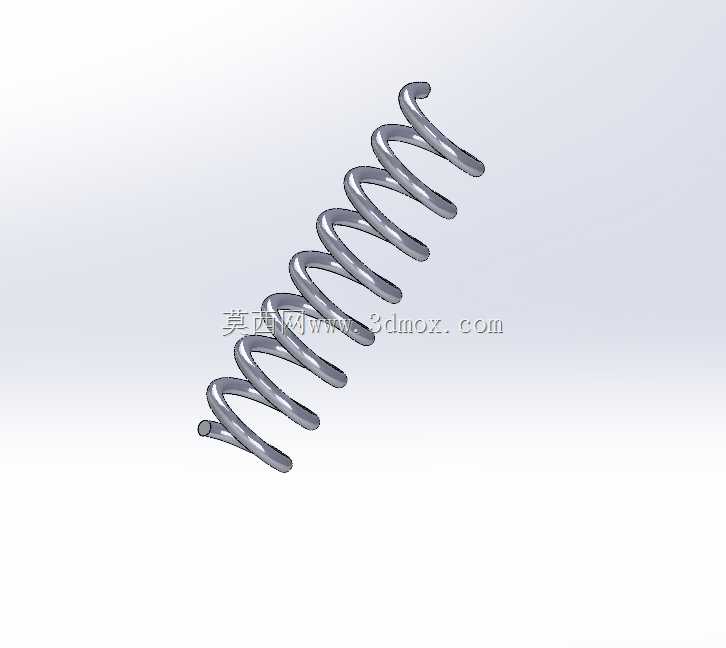

  安装时底板完全贴合设备安装面,不会突出额外的安装凸台,避免和周边运动部件产生干涉。凸轮扳动件的轮廓采用等速运动曲线修正设计,锁止行程段预留0.8mm的过压行程,避免长期使用后构件磨损导致锁止间隙过大,扳动件的操作端做了圆弧过渡处理,操作时不会割手,铰接位置采用轴孔间隙配合,配合公差控制在H8/f7区间,保证扳动时无卡滞,同时不会出现过大的旷量。滑动锁舌和底板之间采用矩形导轨槽配合,导轨槽的配合间隙控制在0.05mm以内,锁舌的伸缩行程为12mm,完全伸出时锁止面和对应锁扣的搭接量为8mm,能够承受设备运行时产生的振动载荷,不会出现意外脱开的情况。复位弹簧套在锁舌的导向杆上,弹簧预压缩量设置为3mm,当凸轮扳动到解锁位置时,

  弹簧会自动推动锁舌回缩,不需要手动拨动锁舌即可完成解锁动作,弹簧的刚度经过校核,既不会因为刚度过大导致扳动力矩过高,也不会因为刚度过小导致锁舌回缩不到位。设计过程中首先明确了安装边界条件:整套构件安装后总高度不超过35mm,总长度控制在180mm以内,宽度不超过40mm,避免占用过多的设备安装空间,所有外露棱边都做了R1的倒角处理,去除加工毛刺,避免安装和操作过程中划伤操作人员。在功能验证阶段,重点校核了凸轮轮廓的压力角,锁止位置的压力角控制在15度以内,保证锁止状态下具备自锁特性,就算设备运行产生持续振动,凸轮也不会自行回转解锁,只有主动扳动操作件才能完成解锁。滑动锁舌的锁止面做了1度的斜度设计,锁止过程中会越压越紧,

  消除锁止间隙,避免舱门或者工装在设备运行时出现晃动异响。这套结构没有采用复杂的异形零件,所有构件都可以采用常规的铣削、冲压工艺加工,铰接销轴采用标准圆柱销,复位弹簧采用标准圆柱螺旋压缩弹簧,加工成本低,后期维护更换配件也很方便,不需要定制特殊规格的标准件。实际装车测试时,在CA6140车床的主轴箱防护门位置安装该构件,每天启闭次数超过50次的工况下,连续运行三个月没有出现锁止失效、卡滞的问题,操作力度控制在15N以内,一线操作人员不需要刻意用力就能完成启闭动作。相比市面上常见的弹簧插销结构,这套凸轮锁止结构的锁止力更大,能够承受更大的冲击载荷,不会因为设备振动导致插销自行滑出,同时扳动操作的动作幅度更小,在操作空间狭窄的位置也能顺利完成操作。设计时还考虑了安装容错性,底板上的安装沉头孔做了0.5mm的余量设计,安装时允许小范围调整安装位置,降低安装时的对位难度,就算安装面存在0.2mm以内的平面度误差,也不会影响锁止动作的顺畅性。锁舌的伸出端做了圆弧导向头,就算锁扣位置存在1mm以内的对位偏差,锁舌也能顺利滑入锁扣完成锁止,不需要反复调整对位。
