立式手动肘节式快速压紧夹具结构

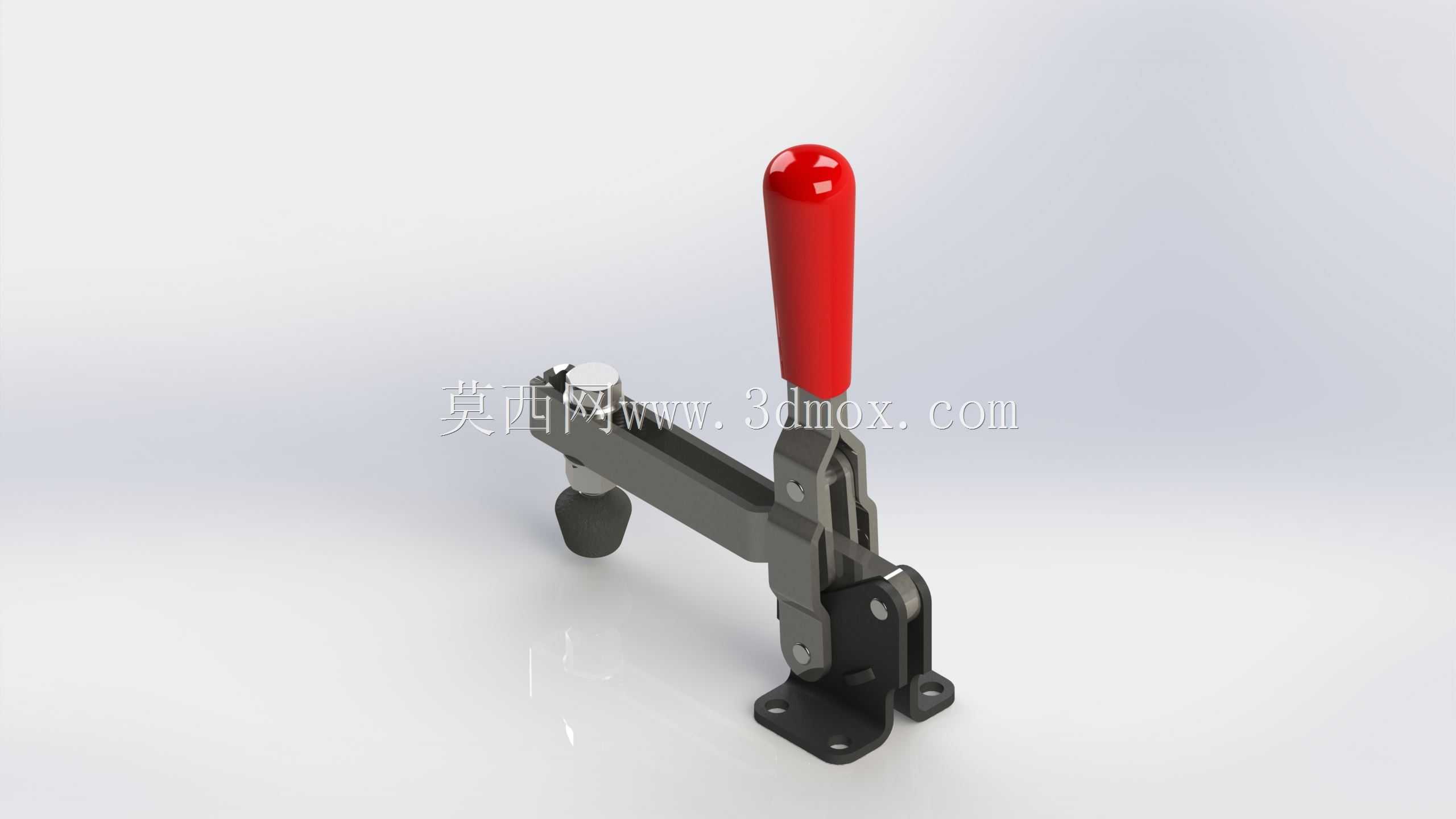

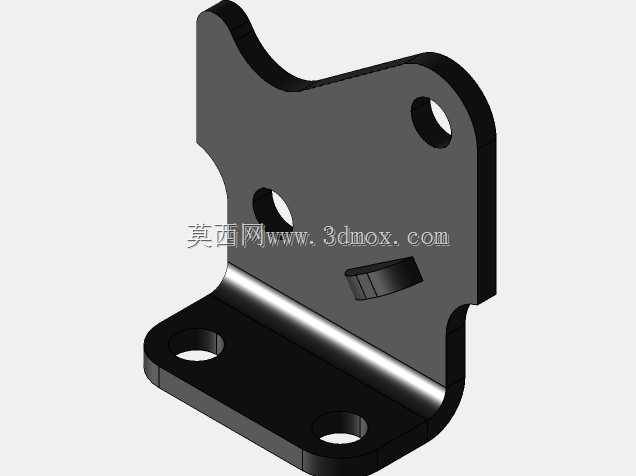

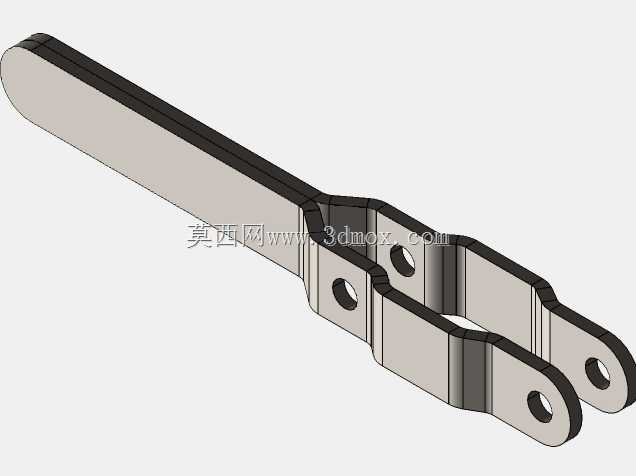

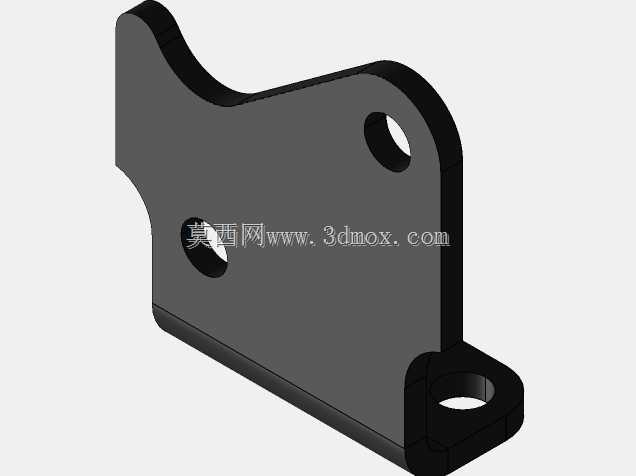

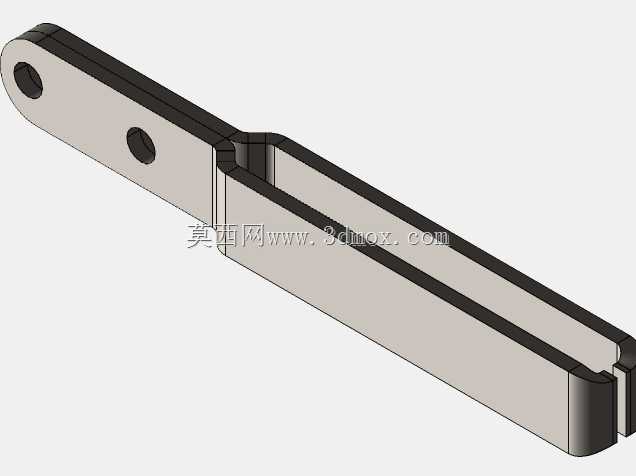

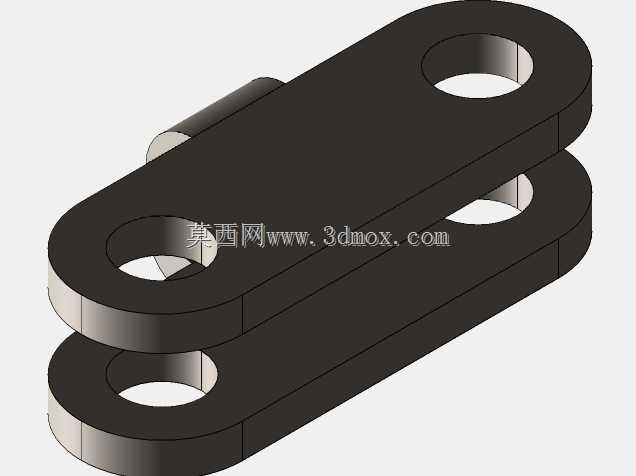

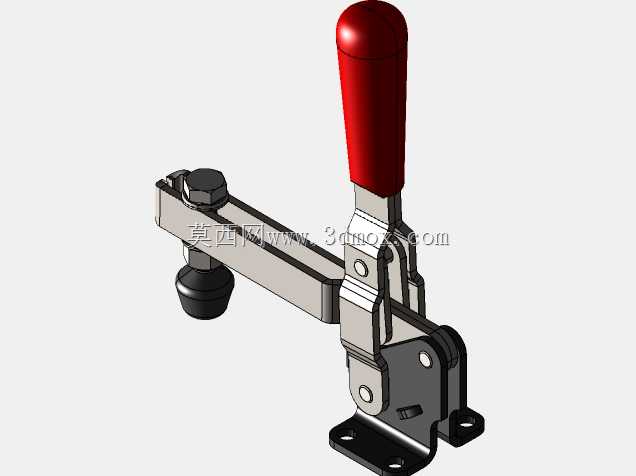

　　在工装夹具的选型与设计环节，手动肘节压夹是小批量工件装夹场景里出镜率极高的功能部件，这类构件的核心逻辑是利用连杆机构的死点位置实现机械自锁，无需持续施加操作力就能维持稳定的夹持状态，相比螺旋压紧、气动压紧方案，它的操作节拍更快，单步夹紧与松开动作仅需扳动操作手柄即可完成，不需要额外的气源、电源配套，在没有动力源的现场工位、临时工装搭建场景里适配性极强。从结构组成来看，这套压夹分为底座安装段、连杆传动段、操作手柄段、压头执行段四个核心部分，底座采用带两个安装孔的立式法兰结构，安装孔的孔距按照行业通用的肘节夹安装尺寸规范设计，可直接通过内六角螺栓固定在工装基板、工作台面或者专用治具上，安装面做了铣平处理，保证固定后整个夹具体不会出现偏斜，避免压头压持时出现受力偏移的问题。连杆传动段采用多片冲压钢板叠铆的结构，铰接位置采用销轴连接，销轴与连杆孔之间的配合间隙控制在合理范围内，既保证扳动手柄时连杆动作顺畅无卡滞，又不会因为间隙过大导致压持状态下出现晃量，当手柄扳动到夹紧位置时，整个连杆机构刚好越过死点，此时哪怕工件受到切削振动、外力碰撞，压夹也不会自行松脱，只有反向扳动手柄才能解除锁止状态，这也是肘节夹区别于其他手动夹具的核心特性。操作手柄外套红色防滑绝缘胶套，胶套表面做了防滑纹理处理，操作人员扳动时可以获得足够的摩擦力，即便手上沾有切削液、油污也不容易打滑，手柄的长度经过力矩匹配设计，

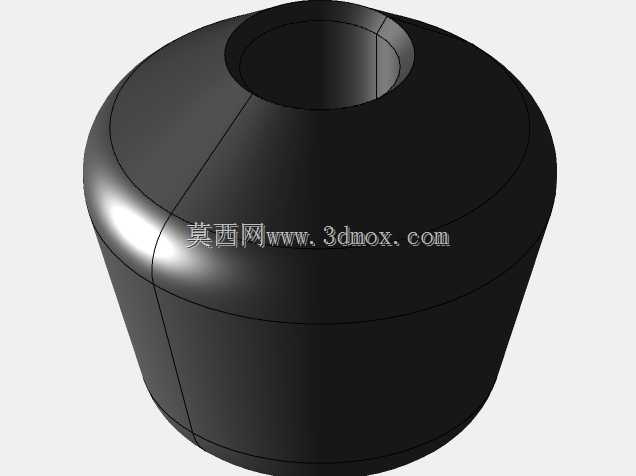

　　操作人员仅需施加较小的握力就能通过连杆放大获得足够的压持力，不需要借助加力杆操作，降低操作人员的劳动强度。压头执行端采用橡胶包覆的可调压头，压头与压杆之间采用螺纹连接，可以根据被夹持工件的高度差自由调整压头的伸出长度，调整到位后通过锁紧螺母锁死，避免压持过程中压头出现转动或者位移，橡胶压头的接触面有一定的弹性变形量，既可以增大与工件表面的摩擦力防止压持时工件移位，又能避免刚性压头直接接触工件表面造成压痕、划伤，对于表面质量要求较高的铝件、塑料件、涂装件装夹场景十分友好。从实际应用场景来看，这类压夹广泛覆盖金属切削加工的工装装夹、木工拼版的临时固定、塑料件焊接的定位压紧、装配流水线的工件固定、电子元器件焊装的治具压持等场景，

　　在机床加工的辅助工装里，它常被用来固定待加工的小型工件，配合定位块使用可以快速完成工件的装夹找正，相比台虎钳的装夹方式，它的压持位置更灵活，可以根据工件的外形调整安装位置，不会干涉刀具的走刀路径。在设计这类肘节夹的三维结构时，需要重点关注几个核心边界：首先是安装底座的安装孔距与安装面的平面度，必须保证安装后夹具体的垂直度，否则压头压持时会出现侧向分力，不仅会降低实际压持力，长期使用还会导致连杆铰接位置出现偏磨，缩短夹具的使用寿命；其次是连杆机构的死点位置设计，必须保证夹紧状态下连杆的铰接点略超过死点位置1-2度，既不能因为死点位置过深导致松开手柄时需要施加过大的操作力，也不能因为死点位置不足导致振动工况下夹具自行松脱；

　　第三是压头的行程范围，要保证松开状态下压头的抬起高度足够工件取放，不会在上下料时和工件发生干涉，同时压头的可调行程要覆盖同系列不同厚度工件的装夹需求，减少工装调整的时间。另外，整个夹具体的金属结构件都做了发黑防锈处理，在车间多油污、多切削液的环境里可以长期使用不生锈，铰接位置预留了润滑注油间隙，日常维护时仅需定期在销轴位置滴入少量润滑油即可保证动作顺畅，不需要复杂的拆解保养。在三维建模过程中，所有铰接位置的配合间隙都按照实际加工公差进行了还原，没有出现干涉或者间隙过大的问题，扳动手柄时的运动轨迹完全符合实际机构的动作逻辑，可以直接用来做工装的干涉检查、动作模拟，也可以导出工程图用于非标工装的设计参考，帮助结构设计人员快速完成工装方案的搭建，减少重复绘制标准件的工作量。
