90度长半径3英寸工业管道弯头结构

　　在工业流体输送系统的管路布局中，90度长半径弯头是改变管路走向最常用的核心连接件之一，3英寸规格的该类弯头广泛适配公称通径DN80的管路系统，在石油化工、市政给排水、暖通空调、食品制药、船舶制造等多个行业的管路搭建中都有极高的应用占比。不同于短半径弯头多用于空间受限的紧凑安装场景，长半径弯头的弯曲半径为公称通径的1.5倍，流体在转向过程中的流阻更小，对管路内介质的流速扰动更弱，能有效降低介质转向时产生的局部压力损失，同时减少高速流体对弯头内壁的冲蚀磨损，尤其适合输送含固体颗粒的浆体、高粘度流体或是对压力波动敏感的管路系统。

　　从实际安装场景来看，这类3英寸90度长半径弯头常被用于车间工艺管线的水平转垂直走向排布、设备进出口的管路转向连接、管廊分支管线的方向调整等位置，安装时需要匹配对应压力等级的法兰或是焊接坡口，两端的连接端面需要保证与对接管路的同轴度偏差在允许范围内，避免强行组对产生的附加应力长期作用在焊缝位置，引发管路泄漏风险。在管路系统的应力计算环节，长半径弯头自身的柔性优于短半径弯头，能够更好地吸收管路因温度变化产生的热胀冷缩位移，降低管路支架的受力负荷，在长距离输送管线的应力补偿设计中，合理布置这类弯头可以减少专门补偿器的使用量，降低整体管路的建造成本。

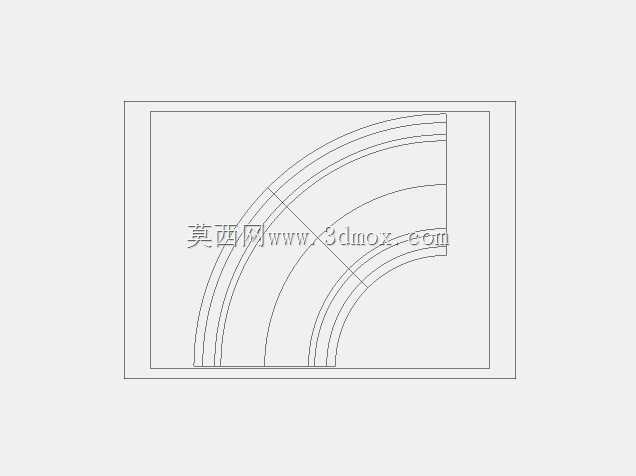

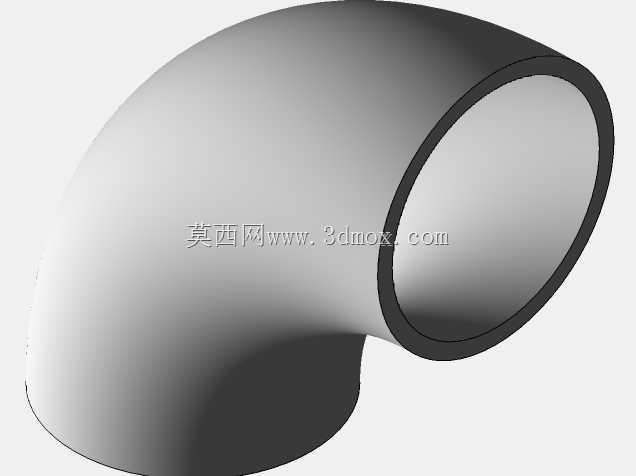

　　从结构设计角度来看，该弯头采用等径圆弧弯曲结构，整体壁厚均匀，内壁过渡圆滑无突变台阶，能够避免介质在转向位置形成涡流区，减少介质残留的死角，对于食品、制药等有卫生级要求的应用场景，这种圆滑内壁的结构也更便于管路的CIP清洗，避免物料残留滋生细菌。弯头的两端端口为标准圆形截面，尺寸公差严格匹配对应管径的管路连接标准，无论是采用对焊连接、法兰连接还是卡箍连接，都能保证连接位置的密封可靠性，不会出现截面错位导致的密封面压合不严问题。在建模过程中，需要严格控制弯曲段的曲率精度，保证整个弯曲段的中心线曲率半径稳定在1.5倍公称通径的数值上，避免出现局部曲率过大或过小的问题，否则会直接影响弯头内部的流场分布，偏离设计预期的流阻性能。

　　在安装边界的尺寸控制上，3英寸90度长半径弯头的中心至端面的尺寸是现场管路排布时最核心的安装定位参数，设计人员在进行管路三维布线时，需要准确预留该尺寸的安装空间，避免与周边的设备、支架、其他管线产生干涉。弯头的外轮廓在弯曲段的外侧存在最大外伸尺寸，在进行管路密集排布的管廊设计时，需要核算相邻管线的弯头位置是否存在碰撞，尤其是多根平行管线同时布置转向弯头时，要错开足够的安装间距，保证后期安装操作和维护检修的操作空间。对于有保温要求的管路，在计算安装空间时还需要额外加上保温层的厚度，避免保温施工后出现管线拥挤无法检修的问题。

　　从实际使用的性能角度出发，长半径弯头的抗水锤能力优于同规格的短半径弯头，当管路内出现阀门快速启闭、泵组启停导致的水锤冲击时，更长的弯曲段能够更好地分散冲击压力，减少应力集中在弯头焊缝位置的概率，提升管路系统的运行稳定性。在输送磨蚀性较强的介质比如矿浆、粉煤灰浆体时，长半径弯头的磨损速率也明显低于短半径弯头，因为流体在长半径弯头内的流向变化更平缓，固体颗粒对管壁的撞击角度更小，切削磨损的程度更低，能够有效延长管路配件的更换周期，降低生产运维的成本。在进行三维建模时，除了保证外形尺寸的准确性，还需要预留出壁厚的均匀性，尤其是弯曲段的外侧壁厚，在实际生产工艺中，弯头推制过程中外侧壁会有一定的减薄，建模时需要结合实际工艺的减薄量来调整设计壁厚，保证成品弯头的最薄位置壁厚满足压力等级的强度要求，避免出现强度不足导致的爆管风险。
