自行车多级链轮链条传动结构设计

　　这套链传动结构的核心逻辑，是通过不同齿数链轮的直径差实现传动比的线性变化，日常通勤场景下，大直径牙盘搭配小直径飞轮的组合，能让骑行者在平路路段用更低的踩踏频次获得更高的行进速度，而爬坡路段切换至小牙盘搭配大飞轮的组合时，可放大踩踏输出扭矩，降低腿部发力负荷，适配不同路况下的动力输出需求。整个传动链路的布局充分考虑了自行车车架的安装边界，主驱动牙盘的安装孔位完全匹配标准中轴的装配尺寸，孔位同轴度公差控制在0.02mm以内，避免装配后出现牙盘偏摆导致的链条跳齿、异响问题。后置的多级飞轮组安装位适配标准花鼓塔基结构，每一片链轮的轴向间距严格匹配变速拨链器的换挡行程，确保换挡过程中链条能平稳在不同链轮间切换，不会出现掉链、卡链的故障。

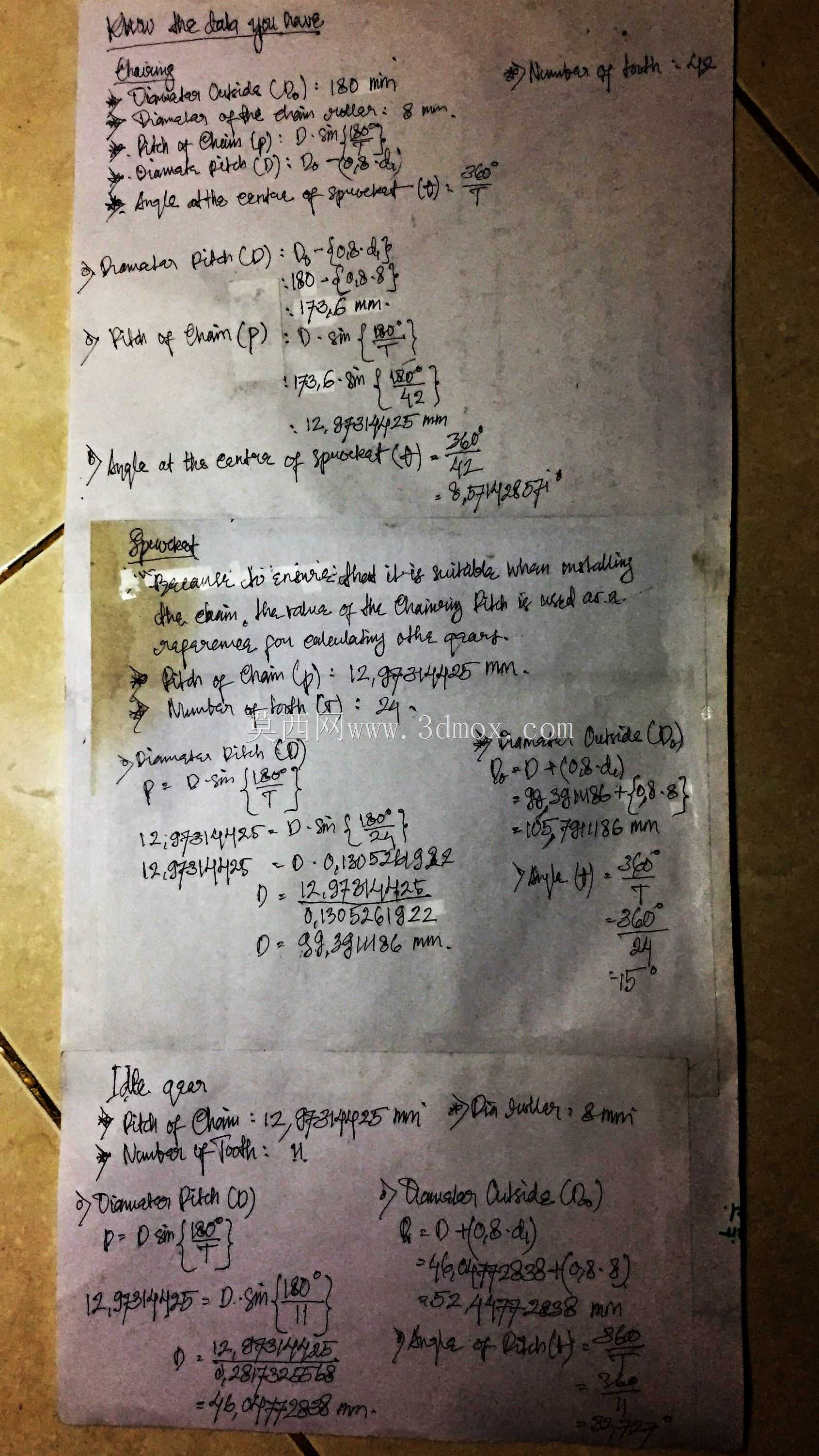

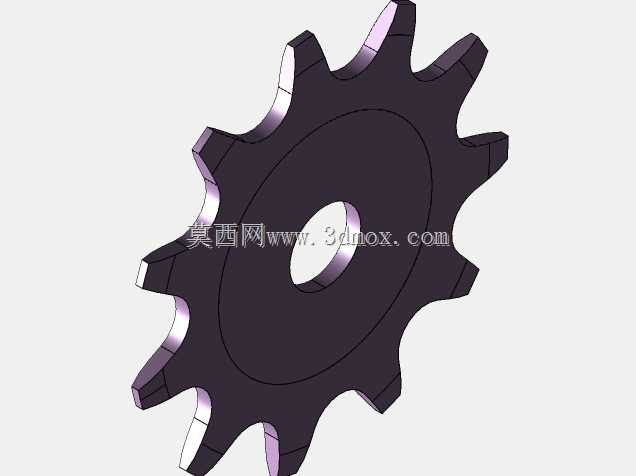

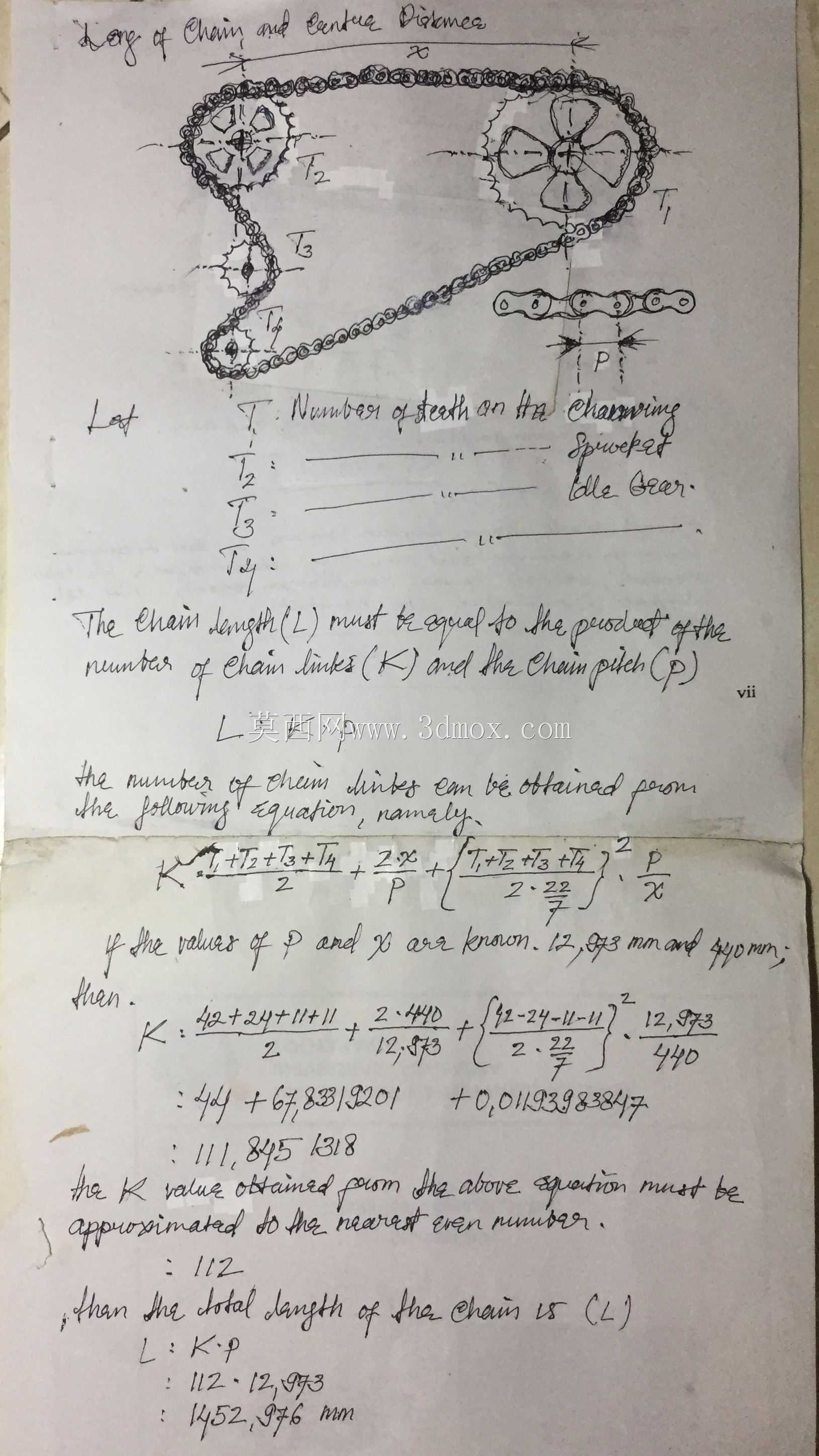

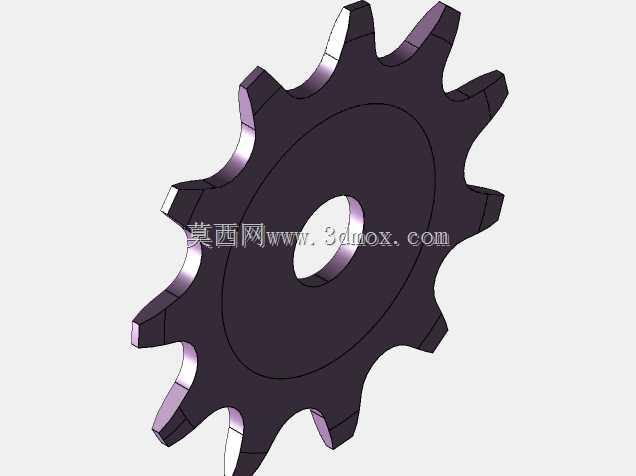

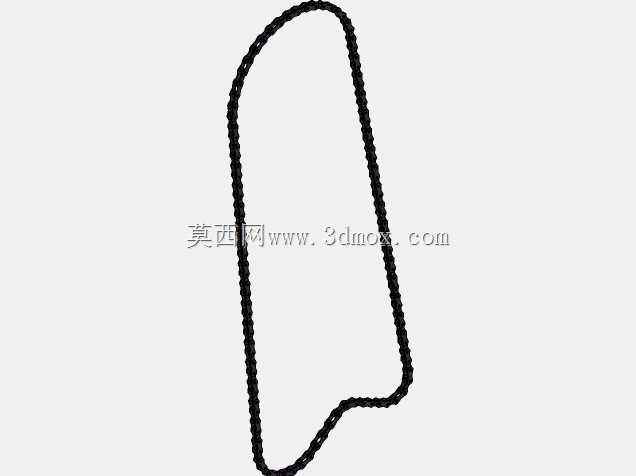

　　张紧轮的布置位置经过反复校核，其摆臂的活动行程刚好覆盖链条在最大、最小传动比下的长度变化量，无论链条处于哪个挡位，张紧轮都能提供恒定的张紧力，抵消链条传动过程中的多边形效应带来的振动，让动力传递更平顺。链轮的齿形设计采用了标准三圆弧一直线齿廓，齿面的弧度经过优化，能让链条在啮入、啮出链轮的过程中更顺滑，减少齿面与链节之间的滑动摩擦，既降低传动过程中的动力损耗，也能延长链轮和链条的整体使用寿命。链条采用标准滚子链结构，每一节链节的销轴与套筒之间预留了合理的配合间隙，既能保证链节可以灵活弯折适配链轮的圆周弧度，也不会因为间隙过大导致传动过程中出现旷量，影响动力传递的响应速度。整个传动结构的外轮廓尺寸经过严格控制，

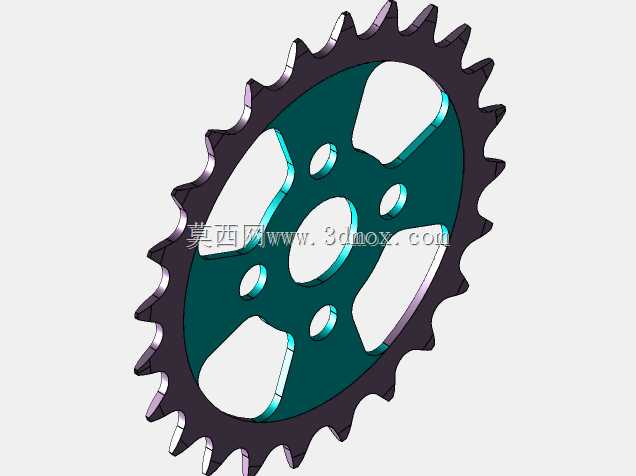

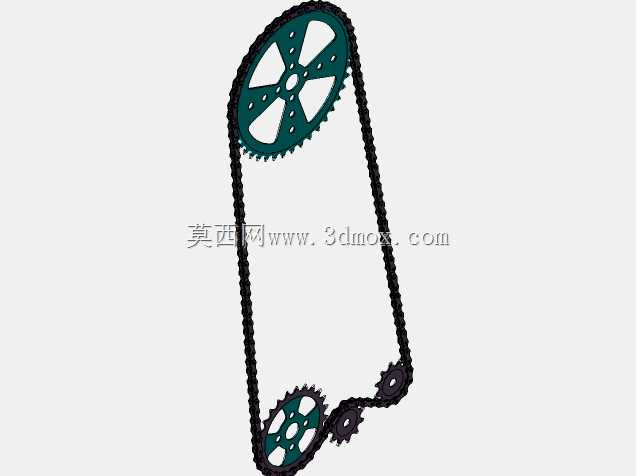

　　牙盘的最大回转半径不会超出车架五通位置的安全间隙，避免骑行过程中牙盘与车架、裤脚发生剐蹭，飞轮组的最大直径也不会与后叉、辐条产生运动干涉，完全适配常规运动自行车的车架安装空间。在实际装配过程中，整套结构的安装不需要对原有车架进行额外改装，所有连接尺寸都遵循通用自行车零部件的互换性标准，维修更换时可以直接匹配市售的标准配件，降低后期维护成本。传动过程中，动力从脚踏输入到主牙盘，通过链条传递到后置飞轮，再经过张紧轮的导向张紧，整个动力传递路径的效率可以达到95%以上，远高于皮带传动、轴传动等其他传动形式，非常适合对传动效率、重量、维护便捷性有较高要求的运动自行车使用。链轮的辐条式镂空设计，在保证结构强度满足大扭矩输出需求的前提下，

　　尽可能降低了自身重量，减少骑行过程中的无效重量负载，镂空结构也能让骑行过程中沾染的泥沙、水渍快速排出，避免异物卡入齿槽导致的传动卡滞。链条的链板采用了等强度设计，链板的受力薄弱位置做了圆弧过渡处理，避免应力集中导致的链板断裂，能承受骑行过程中急加速、爬坡时的瞬时大扭矩冲击，不会出现断链的安全隐患。整套传动结构的运动仿真过程中，已经验证了全挡位下的运动干涉情况，所有活动部件在运动过程中都保留了足够的安全间隙，不会出现部件碰撞、摩擦的问题，装配完成后只需要对拨链器的限位进行简单调整，就能实现顺畅的变速操作，不需要复杂的调试工序。
