CA6140车床用L型双孔铰接控制臂结构

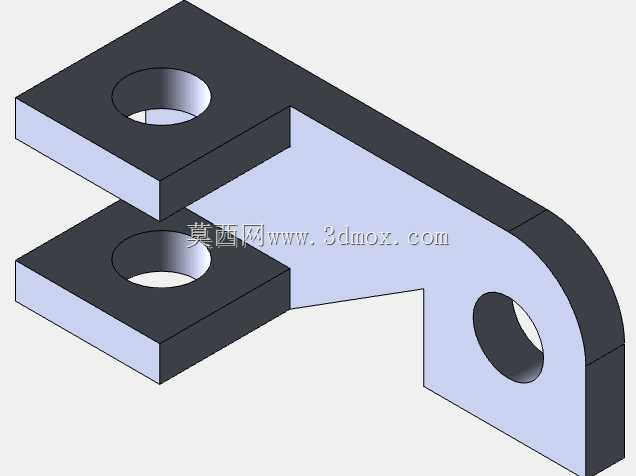

　　在普通卧式车床的操作机构传动链路里，这类L型控制臂属于操作力传递路径上的核心铰接构件，主要承担操作手柄与执行机构之间的力传导、行程换向功能，常见于CA6140这类通用卧式车床的进给箱操作、主轴变速操纵的连杆组中，安装位置多集中在主轴箱侧方、进给箱上部的操纵杆系区域，日常设备维保中属于易损更换类的结构件。从结构形态来看，该构件整体采用弯折L型布局，一端为平行双叉耳结构，两个耳板上同轴加工有等直径的光孔，用于与固定支座的铰接轴配合，实现控制臂绕固定轴的摆动动作，双叉耳的平行度公差直接影响铰接转动的顺畅度，设计时两耳板的间距需要匹配对应支座的连接耳厚度，预留0.1-0.2mm的装配间隙，避免装配后出现卡滞、转动别劲的问题。

　　构件的另一端为单耳板结构，板端加工有垂直于臂身平面的铰接孔，用于连接传动拉杆或者操纵拨叉，该孔的轴线与双叉耳端的铰接孔轴线保持空间平行，保证摆动过程中传动拉杆的受力方向始终沿杆身轴向，减少额外的侧向分力，降低拉杆铰接处的磨损速率。设计过程中，臂身的弯折过渡区域采用大圆角平滑过渡，避免直角弯折带来的应力集中问题，因为车床操纵过程中会存在频繁的正反向扳动、瞬时冲击载荷，应力集中区域很容易在长期交变载荷下出现疲劳裂纹，大圆角过渡可以有效分散弯折处的应力，提升构件的疲劳寿命。臂身的厚度选择需要匹配传递的操作力大小，CA6140车床的操纵力通常不超过80N，结合铰接点的力臂长度核算，臂身采用12-15mm厚度的板材加工即可满足强度要求，

　　不需要额外增加加强筋结构，避免不必要的重量增加导致操纵手感变沉。安装边界方面，双叉耳端的光孔直径需要与固定铰接轴采用间隙配合，配合公差选H8/f7即可，既保证转动灵活，又不会出现过大的旷量导致操纵行程出现空程；单耳端的铰接孔需要根据连接的拉杆销直径匹配，孔口处可以加工小尺寸倒角，方便装配时销轴的导入，同时去除孔口的毛刺锐边，避免装配过程中划伤销轴表面或者割伤操作人员。这类控制臂在实际使用中，最常见的失效形式是铰接孔的长期磨损导致孔位失圆，进而出现操纵空程过大、档位定位不准的问题，因此设计时两个铰接孔的内表面可以根据加工成本选择是否增加淬火处理，提升孔壁的耐磨性能；如果是普通设备维修替换用的加工件，

　　也可以采用45号钢调质处理后直接加工孔位，不需要额外做表面硬化，就能满足普通车间的日常使用强度需求。从建模逻辑来看，这类零件属于典型的平面类弯折结构件，建模时可以先绘制臂身的截面轮廓，拉伸得到基础实体后，再分别对两个连接端的孔位进行切除加工，过渡圆角在基础实体成型后统一添加，不需要拆分过多的特征步骤，保证特征树简洁，后续修改尺寸时可以直接调整草图轮廓或者拉伸参数，快速适配不同型号车床的操纵机构尺寸差异。需要注意的是，双叉耳结构的两个耳板厚度需要保持一致，加工时要保证两耳板的端面与孔轴线的垂直度，否则装配后铰接轴会出现倾斜，导致转动阻力增大，长期使用会加剧轴和孔的偏磨。在整个操纵连杆系统中，该控制臂的摆动角度范围直接决定了末端执行件的行程大小，设计时需要根据操纵手柄的扳动角度、拉杆的行程需求，核算两个铰接点之间的力臂长度，保证扳动手柄时的操作力在舒适范围内，不会出现过沉或者过轻的操纵手感，同时要避免控制臂摆动过程中与周边的箱体盖板、其他连杆构件出现运动干涉，建模完成后需要做全行程的运动干涉检查，确认整个摆动角度范围内构件与周边零件的最小安全间隙不小于3mm，给装配误差、零件变形预留足够的安全余量。
