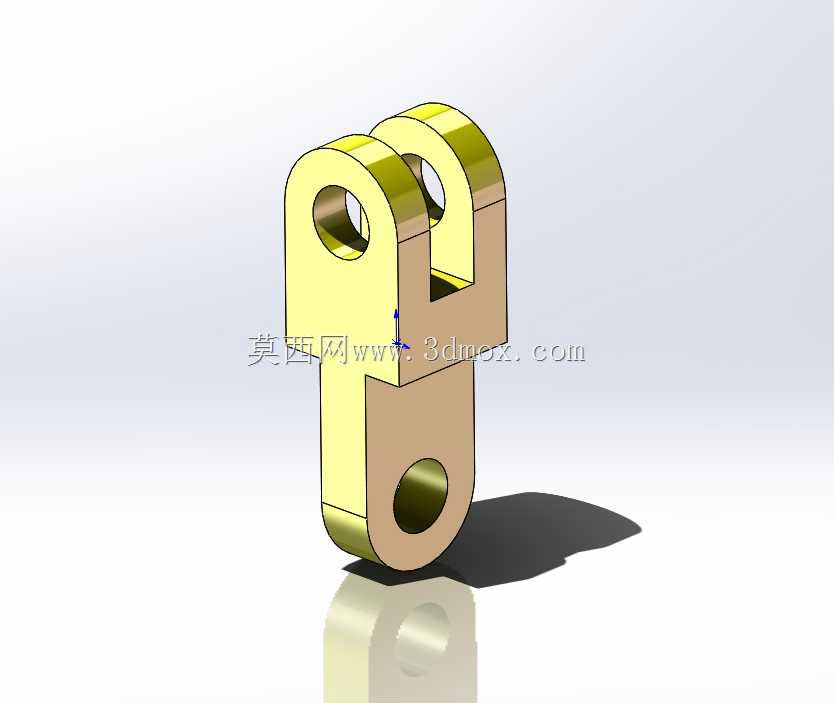

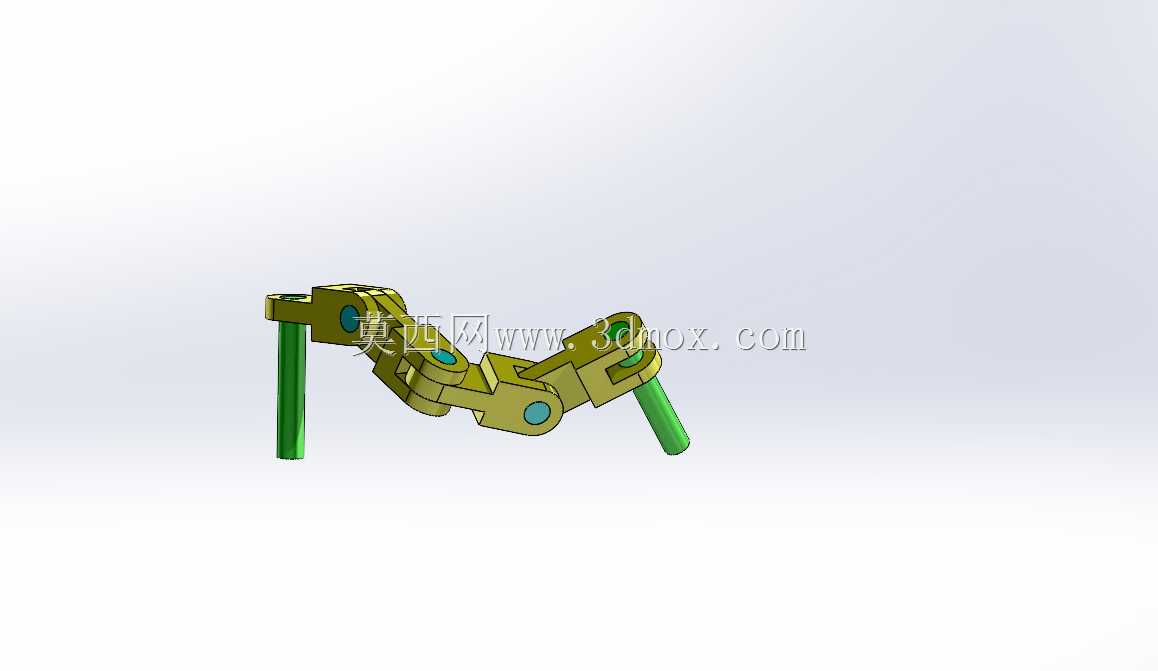

这套铰接传动链结构,是典型的链传动核心组成单元,日常在轻工输送、小型机床进给机构、自动化生产线的间歇传动工位都能见到同结构构件的应用,区别于大节距重载输送链,该结构的链节采用对称式铰接布局,相邻链节通过销轴实现相对转动,转动副处预留了均匀的配合间隙,既保证链节弯折时无卡滞,也能控制传动回程误差在小范围内,适配对传动精度有一定要求的轻载传动场景。从结构设计逻辑来看,链节主体采用弯折式板材构型,而非传统套筒滚子链的叠片式结构,每个链节设置两个同轴铰接孔,孔位与链节受力方向的中心线重合,避免传动过程中产生附加弯矩,销轴两端做了限位结构设计,防止链节高速往复摆动时销轴脱出,两端伸出的圆柱杆是安装定位基准,
装配时可直接插入对应安装座的定位孔中,不需要额外设计复杂的连接法兰,大幅简化了配套安装结构的设计工作量。实际应用中,这类链结构常用来实现两个存在相对位移的部件之间的动力传递,比如小型工装的翻转联动机构、检测设备的样品推送工位,相比齿轮传动和带传动,它不需要严格保证中心距精度,允许传动路径存在小幅度的弯折,在安装空间受限、传动路径非直线的场景下适配性更强。设计时首先要确定的是链节的转动角度范围,该结构单节链节的相对弯折角度可以覆盖正负30度区间,多节串联后可以实现更大范围的弯折传动,铰接孔的配合公差选用H7/g6间隙配合,既保证转动灵活性,也不会因为间隙过大导致传动晃动,链节的壁厚根据轻载传动的受力需求设置,
常规工况下承受100N以内的交变拉力不会出现塑性变形,销轴采用表面硬化处理,提升铰接位置的耐磨性能,延长结构的整体使用寿命。安装边界方面,两端定位柱的中心距在链节伸直状态下为固定值,弯折时中心距会随弯折角度变化,配套安装座的定位孔深度需要覆盖定位柱的插入长度,同时预留一定的轴向窜动空间,避免链节传动过程中出现憋劲情况,铰接位置需要预留润滑脂加注空间,长期运行时定期补充润滑可以降低铰接面的磨损速率。不同于输送用的重载链条,该结构没有设计滚子结构,因为它的应用场景不需要和链轮啮合传动,更多是作为铰接联动构件使用,传递的是摆动动作而非连续旋转动力,所以在结构上做了轻量化简化,整体重量更轻,运动惯量更小,适配高速往复摆动的工况,
不会因为惯量过大导致传动冲击。在建模过程中,链节的铰接孔同轴度是核心控制指标,两个相邻链节装配后,转动时不能出现偏摆,否则会导致整个传动链运行不畅,甚至出现卡死情况,定位柱与链节主体的连接位置做了圆角过渡,避免应力集中,在长期受交变载荷的情况下,过渡位置不会出现疲劳断裂问题。这类结构在职业技能考核的建模题目中十分常见,因为它涵盖了草图绘制、特征拉伸、配合装配、间隙检查等多个核心建模技能点,同时也对应实际工业场景中常用的铰接传动结构,建模过程中需要重点关注配合间隙的设置,不能将铰接位置做成过盈配合,否则会失去铰接转动的功能,也不能间隙过大导致结构松散,失去传动精度。实际选型应用时,需要根据传动行程确定串联的链节数量,根据负载大小调整链节的壁厚和销轴直径,安装时要保证两端安装座的定位面平行,避免链节受侧向力导致铰接面偏磨,日常维护只需要定期检查铰接位置的磨损情况,当销轴和孔的配合间隙超过允许值时,更换对应销轴或者链节即可,维护成本远低于其他复杂传动结构。
