CA6140机床螺栓固定压紧组件结构

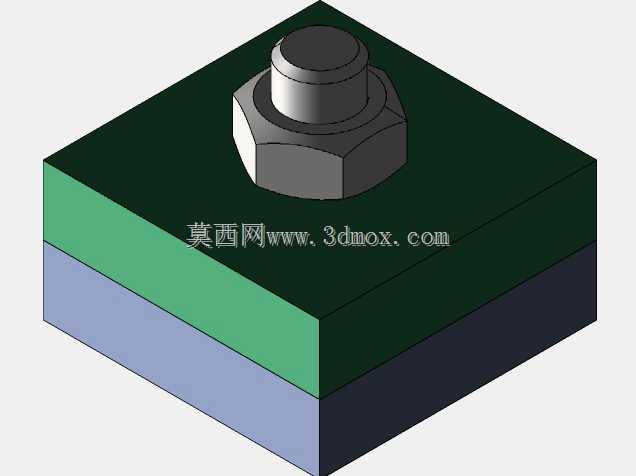

　　在普通卧式车床的工装装夹作业场景中，这类螺栓压紧结构是最常用的工件固定单元之一，日常加工中小型板类、块类零件时，操作者会根据工件的叠层厚度调整螺栓旋入深度，配合六角螺母的锁紧力矩，将多层待加工坯料或者工装垫板牢牢压在机床工作台的T型槽基准面上，避免切削过程中工件出现位移、振颤，直接影响加工面的形位公差与表面粗糙度。从结构设计逻辑来看，这套组件没有采用复杂的快换结构，完全贴合车床现场作业的实用性需求：底部三层叠放的基座块模拟了实际装夹时不同厚度垫板、工件的叠层状态，最上层的深绿色块模拟直接承受压紧力的工件接触面，中间绿色、下层蓝灰色块对应不同厚度的调整垫，操作者可以根据待装夹工件的总高度，增减调整垫的数量，

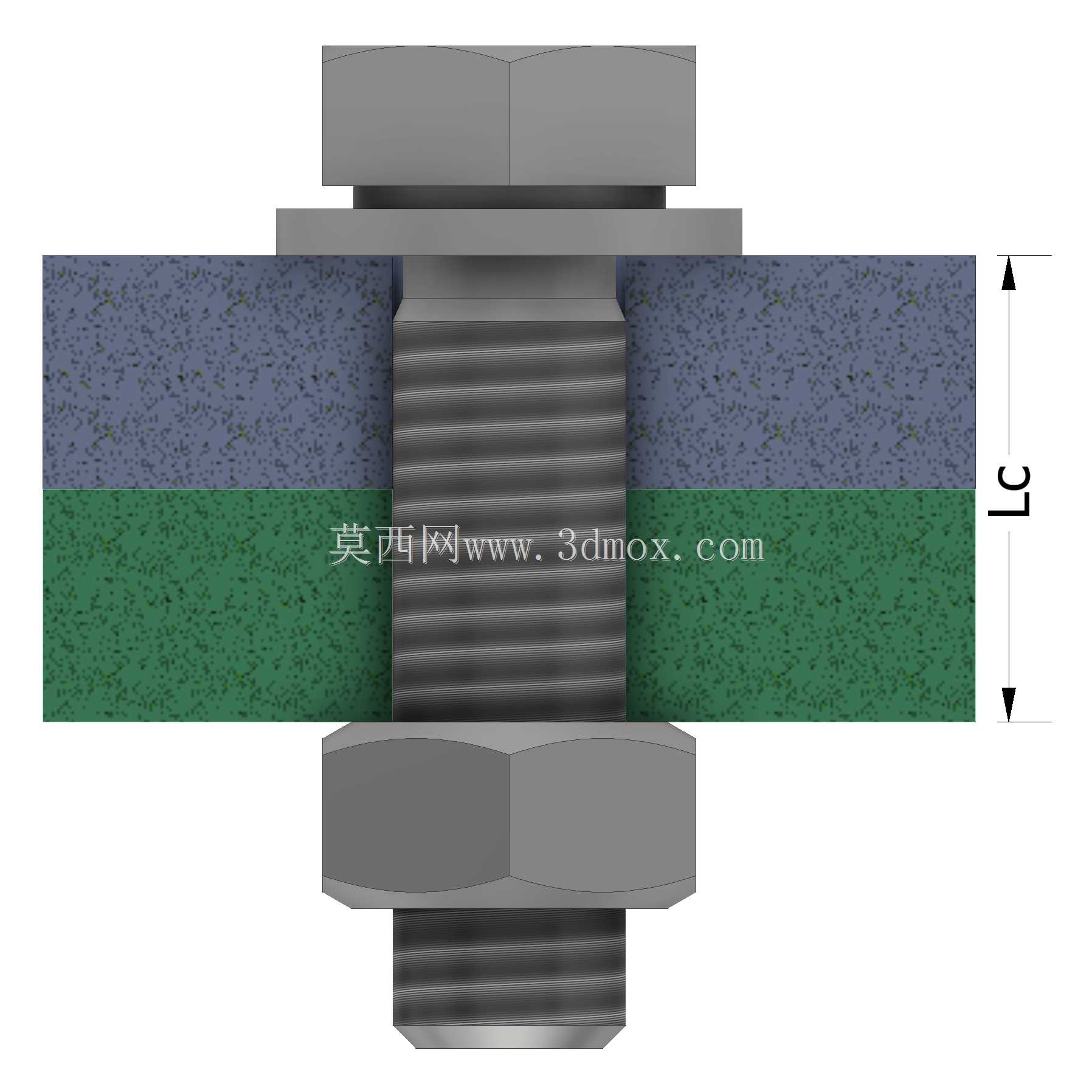

　　让螺栓的伸出长度保持在合理区间，避免螺栓过长干涉刀具走刀路径，或是过短导致螺母啮合扣数不足引发锁紧失效。六角螺母与螺栓头部的配合尺寸遵循普通粗牙螺纹的通用公差标准，螺母的对边宽度、厚度都符合常规紧固件的装夹要求，普通呆扳手、活动扳手都可以直接完成锁紧操作，不需要定制专用工装，适配车间现有通用工具，降低现场使用的工具适配成本。安装边界方面，这套压紧组件的基座平面尺寸参考CA6140车床工作台常用装夹位的空间设计，单组压紧单元占用的工作台面宽度不超过120mm，长度不超过100mm，在工作台的T型槽间距范围内可以灵活布置多组，配合装夹不同外形尺寸的工件；螺栓的轴线与基座压紧面保持垂直，设计时特意控制了螺栓头部与螺母的同轴度公差，

　　避免锁紧时出现偏载，导致压紧面局部压力过大压伤工件表面，或是压紧力不足导致装夹失效。实际使用中，这类结构的受力路径非常清晰：螺母旋紧时产生的轴向压紧力，通过螺母下端面传递到最上层工件表面，再逐层向下传递到各层垫板、工作台面，螺栓杆承受轴向的拉伸载荷，设计时需要根据切削力的大小选择对应性能等级的螺栓，比如粗加工大切深工况下选用8.8级及以上强度的螺栓，精加工小切削力工况下可以选用4.8级螺栓，兼顾成本与使用可靠性。不同于专用的液压、气动夹紧工装，这种纯机械螺栓压紧结构没有易损的密封件、动力元件，在车床充满切削液、金属切屑的作业环境中可靠性极高，日常只需要清理螺纹上附着的切屑、做好简单的防锈处理就可以长期重复使用，

　　是机床加工场景中成本最低、适配性最强的压紧固定方案之一。设计建模过程中，需要重点关注各叠层块之间的贴合面平面度要求，压紧面的平面度公差控制在0.05mm以内，避免贴合面存在间隙导致锁紧后组件出现内应力，加工过程中应力释放引发工件变形；同时螺栓穿过的叠层通孔直径要比螺栓大径大1-2mm，预留一定的位置调整余量，方便操作者快速对齐螺栓与工作台T型槽的位置，不需要反复调整垫板位置来对准螺栓孔，提升装夹效率。
