双头环形连杆式机械连接拉杆结构

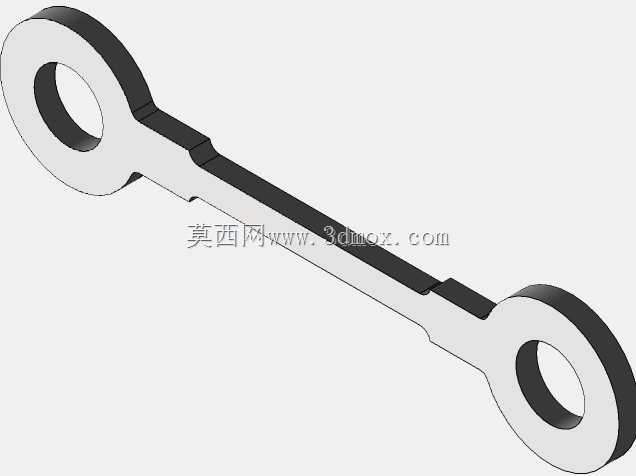

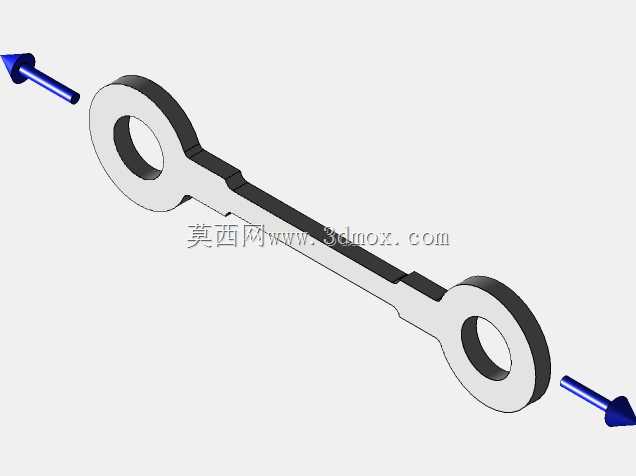

　　这类双头带环的长杆连接件，在常规机械装配场景里常作为拉力传递构件使用，常见于需要柔性铰接的传动链路、工装夹具的拉紧定位结构、小型设备的门盖联动部件中，区别于刚性固定的连接杆，两端的环形结构可以配合销轴、螺栓实现小角度的摆动补偿，抵消装配过程中产生的位置偏差，避免硬连接带来的应力集中问题。从结构设计逻辑来看，整体采用等宽长杆加两端同轴环的布局，杆身与环形衔接处做了平滑的过渡加厚处理，这个位置是应力集中的高发区域，常规直连结构在承受交变拉力时很容易在衔接根部出现断裂，过渡段的加厚设计可以分散载荷传递路径，让拉力从环部均匀传导到杆身主体，不会在转角处形成应力峰值。两端的环形内孔尺寸保持一致，适配同规格的铰接销轴，安装时不需要区分两端方向，

　　降低现场装配的出错概率，环部的厚度略大于杆身厚度，在销轴穿过时可以提供足够的支撑接触面积，减少销轴与孔壁的单位面积压强，延长铰接部位的磨损寿命。杆身采用平直等截面设计，在满足拉力强度要求的前提下尽可能控制构件整体重量，平直的外形也方便在安装空间里做布局避让，不会因为异形结构和周边其他零部件产生运动干涉。从安装边界来看，构件的整体长度决定了两个铰接点的中心距，安装时需要确认两端销轴的固定座间距和杆长匹配，预留出摆动时的活动余量，避免杆身在摆动过程中触碰周边的设备壁板或者其他传动部件；环形内孔的公差需要和适配的销轴做配合设计，间隙过大会导致传动过程中产生冲击异响，间隙过小则会出现铰接卡滞，无法实现角度补偿的作用。在实际设备应用中，

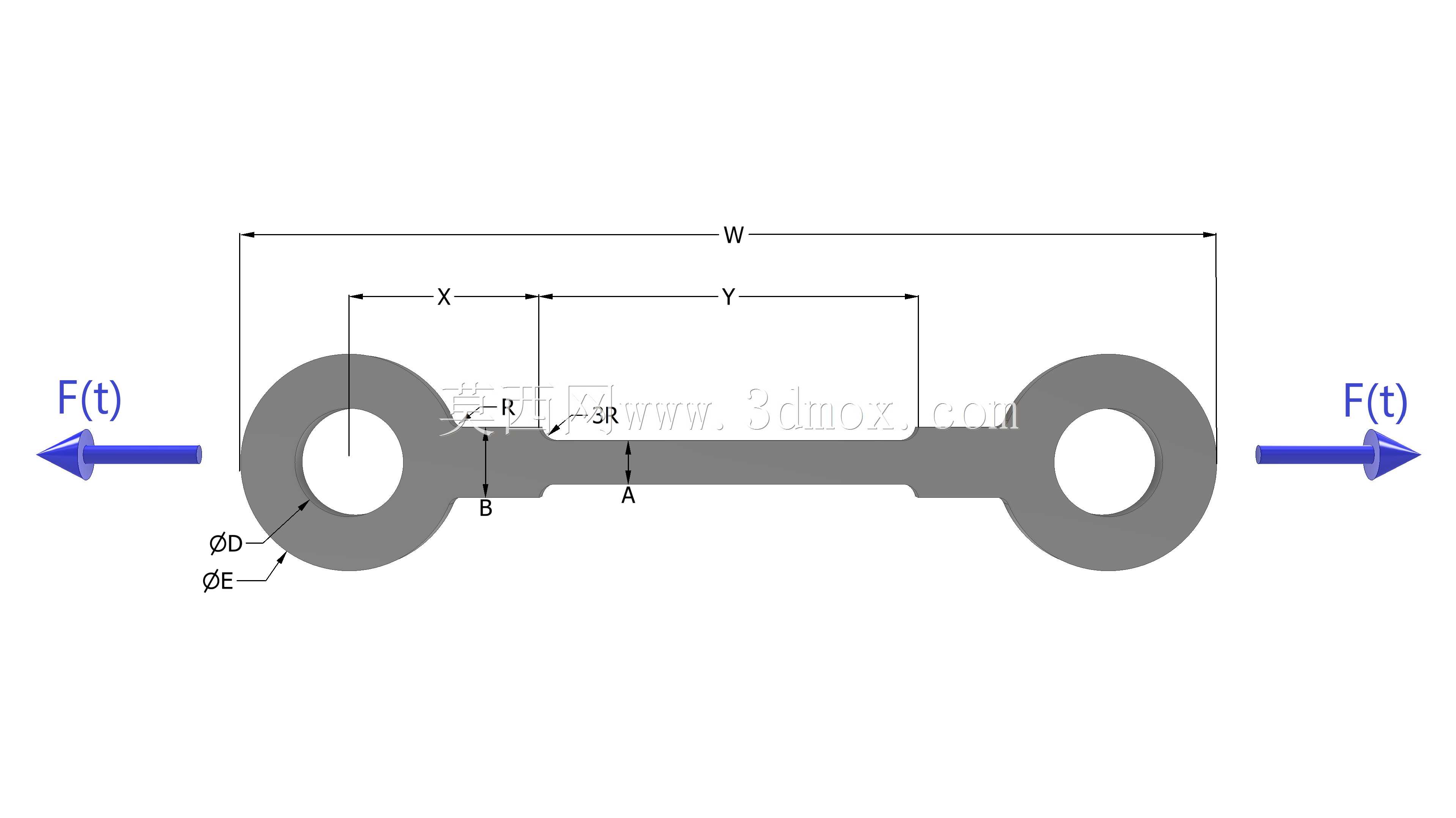

　　这类构件常被用在机床防护罩的联动拉杆、小型压力机的安全联锁连杆、仓储设备的门锁联动结构里，依靠两端的铰接结构实现直线拉力的传递，同时适配两个连接点之间的小范围位置偏移，不需要额外做复杂的公差补偿设计。设计建模过程中，需要重点校核衔接过渡段的圆角半径，圆角过小会导致应力集中系数陡增，在反复受拉的工况下容易出现疲劳裂纹，圆角过大则会增加构件整体宽度，占用更多安装空间，需要结合实际载荷大小和安装空间限制做平衡取值；杆身的截面厚度需要根据额定拉力做强度校核，保证在最大拉力载荷下的变形量在允许范围内，不会因为杆身拉伸变形导致传动精度下降。另外，两端环形的端面需要做平整处理，保证和销轴安装座的侧面贴合平稳，避免安装后出现杆身偏斜，

　　导致运动过程中产生附加的侧向力，加速铰接部位的磨损。这类构件的加工工艺通常采用板材激光切割后去毛刺处理，或者采用模锻成型后做孔位精加工，建模时预留的加工余量需要匹配对应的加工工艺，比如切割成型的构件孔位不需要额外留精加工余量，模锻件则需要在孔位和端面预留合适的加工余量，保证最终成品的尺寸精度符合装配要求。在装配场景中，这类拉杆不需要复杂的安装工具，只需要将两端环孔对准安装座的销轴孔，插入销轴后加装轴向固定挡圈即可完成装配，后期维护更换也十分便捷，不需要拆解周边的其他关联部件，能够有效降低设备的维护成本。针对不同的使用工况，还可以在环孔内部加装轴套，进一步降低铰接部位的磨损速度，在有腐蚀环境的使用场景中，也可以通过调整构件材质或者表面处理方式，提升构件的环境适应能力，这些设计调整都可以在基础三维模型上快速修改参数完成适配，不需要重新搭建整体结构。
