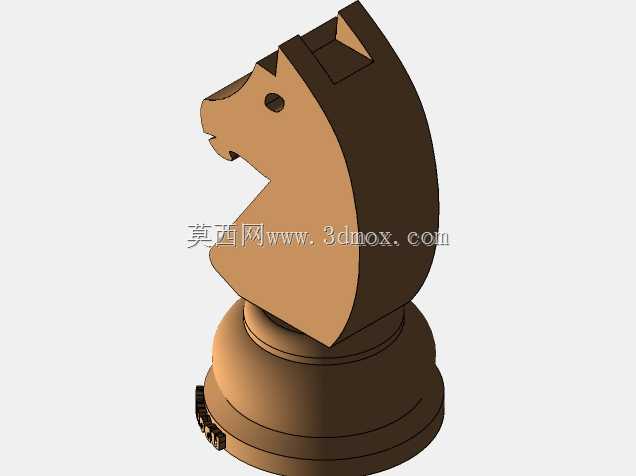

国际象棋骑士棋子SolidWorks结构设计

　　作为结构设计从业者，在接触文创类机械结构项目时，棋类构件的建模往往需要兼顾造型还原度与批量生产的工艺适配性，这款国际象棋骑士棋子的三维设计，正是面向整套棋盘配套项目做的单体构件开发，核心是匹配整套棋子的造型语言与装配基准。从实际应用场景来看，这类棋子除了满足常规国际象棋对弈的使用需求，也可作为桌面文创摆件、棋类教学教具、主题装饰构件使用，部分定制化场景中还会作为文创周边、赛事纪念礼品的核心构件，对表面质感、造型辨识度、放置稳定性都有明确的工程要求。

　　设计过程中首先要敲定的是安装边界与尺寸基准，整套棋盘的单格尺寸按照标准国际象棋竞赛规范设定为55mm见方，因此骑士棋子的底座直径被严格控制在38mm，确保棋子放置在棋格内时，边缘与棋格边界保留至少8mm的安全间隙，避免对弈过程中棋子剐蹭相邻格的其他构件，同时底座高度设定为12mm，底座底部做0.8mm深度的内凹沉台，可适配后续粘贴防滑毛毡的工艺需求，沉台边缘做R0.5的圆角过渡，避免毛毡粘贴后出现边缘起翘的问题。棋子总高度控制在62mm，与整套棋子中王、后、兵等其他构件的高度差严格遵循国际象棋的视觉层级比例，保证整套棋子摆放时的视觉协调性，不会出现单款棋子尺寸突兀的问题。

　　造型设计层面，骑士的马头轮廓没有采用过度艺术化的夸张变形，而是参考传统斯汤顿象棋的经典骑士造型做工程化优化，头部的轮廓曲面全部采用G2连续的曲率过渡，避免曲面出现硬棱导致后续注塑或者3D打印时出现应力集中，也能提升表面喷涂、抛光工序的良率。马嘴部位的开槽深度控制在3mm，槽宽1.5mm，既保留了经典造型的辨识度，又不会因为开槽过深导致构件壁厚不均，马头侧面的眼部特征做直径2mm的凹坑设计，凹坑深度0.6mm，不需要额外的镶嵌件就能通过光影呈现眼部的造型特征，减少后续装配工序。马头与底座衔接的颈部位置，最小壁厚控制在2.5mm，与底座3mm的平均壁厚做平滑过渡，避免注塑生产时出现缩痕、填充不足的缺陷，颈部的过渡曲面做了1.5°的拔模斜度适配，适配常规注塑模具的开模方向，不需要做复杂的侧向抽芯结构就能完成脱模，大幅降低模具开发成本。

　　功能特性上，棋子整体的重心被设计在距离底座底面18mm的位置，通过调整颈部与头部的内部壁厚分布，将重心尽量压低，确保棋子受到15°以内的倾斜外力时不会倾倒，满足日常对弈过程中拿取、移动的稳定性需求，即使不小心碰到棋盘边缘，棋子也不会轻易翻倒。棋子的外表面所有棱角都做了R0.3以上的圆角处理，没有尖锐的边角，既避免日常使用时划伤使用者，也能减少喷涂、电镀等表面处理工序的流挂、积漆问题。如果采用3D打印工艺制作，整个模型不需要添加支撑结构就能完成打印，所有悬空部位的倾斜角度都大于45°，符合FDM与光固化打印的工艺要求，打印完成后只需要简单去除底座的打印 raft 就能直接使用，减少后处理工作量。

　　从项目配套的角度来看，这款骑士棋子的底座连接尺寸与同系列的兵、车、马、象、后、王等棋子完全通用，只需要更换上部的造型模块就能完成整套棋子的建模，大幅提升整套棋盘项目的开发效率，底座的防滑沉台结构也统一适配直径36mm、厚度1mm的防滑毛毡，不需要为不同棋子单独定制防滑配件，降低后续批量生产的物料管理成本。在做结构校验的时候，特意对棋子的抗跌落性能做了模拟验证，从1m高度自由跌落到木质桌面时，底座与颈部的应力峰值远低于常用ABS、PLA材料的屈服强度，不会出现断裂、开裂的问题，满足日常使用的强度要求。针对不同的生产工艺，模型的壁厚也做了适配性调整，如果采用实木车削+雕刻的工艺制作，模型的轮廓曲率可以直接导入五轴雕刻机做刀路生成，不需要额外做曲面修补；如果采用金属压铸工艺生产，只需要微调局部壁厚到1.8mm就能满足压铸工艺的流动性要求，不需要重构整体造型。
