CA6140车床用传动连接练习键结构设计

　　在普通卧式车床的传动链布局中，键类零件是实现轴与轮毂周向固定、传递旋转扭矩的核心基础连接件，CA6140作为国内机械加工车间应用覆盖率极高的通用卧式车床，其进给箱、主轴箱、溜板箱内的多处齿轮、带轮与传动轴的连接，都依赖不同规格的平键、半圆键完成扭矩传递，这类零件的结构合理性直接决定了传动副的运行稳定性，一旦键的配合尺寸出现偏差，轻则出现传动间隙过大、进给爬行，重则发生键侧压溃、传动失效的设备故障。

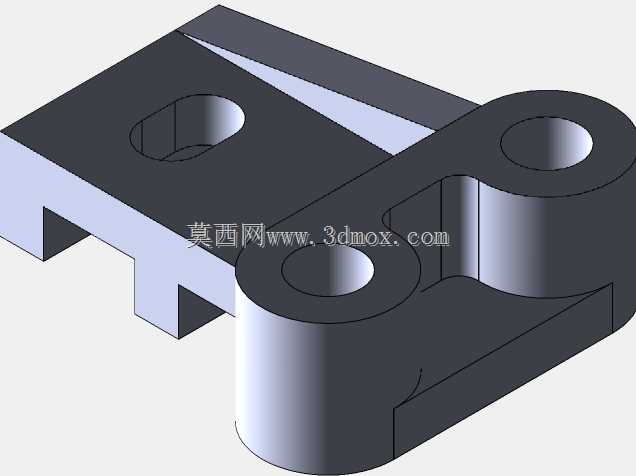

　　本次设计的练习键，针对CA6140车床传动系统中典型的轴毂连接场景做结构适配，整体采用一体化铣削成型结构，主体分为平直定位段与铰接支撑段两个功能区域。平直定位段为标准平键衍生结构，底面与轴上键槽采用间隙配合，顶面与轮毂键槽预留0.02-0.05mm的装配间隙，避免装配时出现过定位导致的轮毂卡滞；定位段上开设的长圆形通孔，为装配定位销预留安装空间，可在重载传动场景下辅助限制键的轴向窜动，弥补普通平键无轴向固定的结构缺陷。铰接支撑段为双同轴耳座结构，两个耳座的内孔同轴度公差控制在0.01mm以内，孔壁做表面硬化处理，可与配套的铰接销形成转动副，适配CA6140车床中需要小范围摆动的传动连杆连接需求，耳座与平直段的过渡区域采用大圆角应力释放结构，避免扭矩传递过程中应力集中导致的根部断裂。

　　从安装边界来看，该键的平直段宽度适配CA6140车床常用的18mm标准键槽规格，总长度控制在68mm，可直接适配直径30-45mm区间的传动轴安装位，无需对原有轴键槽做二次修配；铰接段的外圆半径为12mm，耳座厚度为8mm，配套铰接销直径为10mm，安装时不会与轮毂端面的其他结构发生干涉，可直接替换原有同位置的固定连接键，实现固定传动与小角度摆动传动的功能拓展。

　　设计过程中优先考虑了零件的加工工艺性，所有外轮廓均可通过三轴铣床一次装夹完成粗精加工，铰接孔可采用钻铰复合工艺一次成型，无需特殊工装夹具，适合作为机械结构设计入门阶段的练习案例，帮助建模者掌握键类零件的配合公差选型、应力集中规避、安装边界校核的核心设计逻辑。在实际应用场景中，这类带铰接结构的异形键，除了用于CA6140车床的进给传动系统，还可拓展应用到其他需要同时实现周向固定与小范围摆动连接的机械结构中，相比普通平键加铰接座的分体式结构，一体化结构减少了装配零件数量，降低了装配累积误差，在中低载荷、有摆动需求的传动场景下有更好的结构可靠性。

　　建模过程中需要重点关注几个关键尺寸的公差匹配：键侧与键槽的配合公差要符合GB/T 1095平键配合标准，铰接孔的圆柱度公差不低于7级精度，过渡圆角的半径不能小于2mm，避免热处理过程中出现淬火裂纹；平直段的底面平面度公差控制在0.008mm以内，保证与轴键槽底面的有效接触面积不低于85%，避免局部压强过大导致的键体变形。从受力角度分析，该键在额定扭矩下的最大应力出现在平直段与铰接段的过渡位置，设计时通过加大过渡圆角、调整截面厚度分布，将最大应力控制在材料许用应力的60%以内，满足车床长期满负荷运行的强度要求，同时不会出现结构冗余导致的材料浪费。
