这套零件建模参考是针对三维机械设计能力考核设计的练习样件,核心服务于机械设计从业者的技能校验场景,在日常的建模能力训练、职业技能等级备考、企业招聘实操考核环节都能作为标准化的参考载体使用。不同于量产设备上的功能零件,该样件的设计逻辑完全围绕建模能力的考察点排布,整合了机械零件设计中最常见的各类特征,能全面校验建模者对草图绘制、特征生成、尺寸约束、几何关系判定的综合掌握程度。

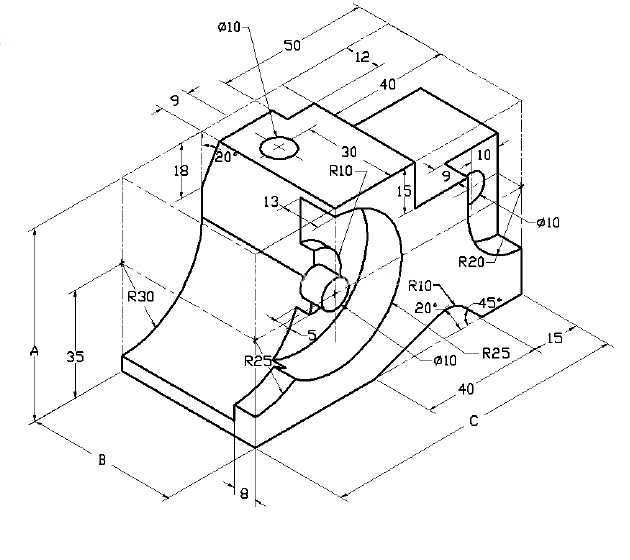

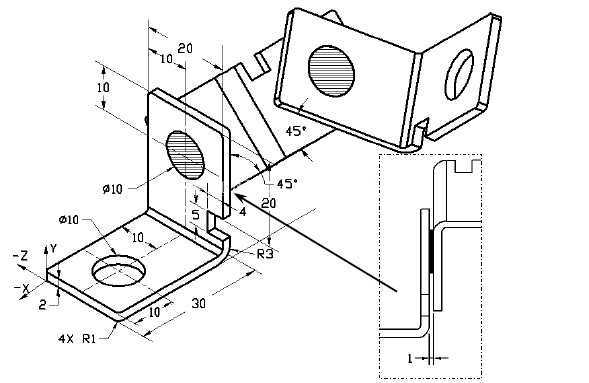

从结构特征来看,样件主体采用块体基座搭配弧形曲面过渡的组合结构,基座部分设置了多组平面定位基准,所有线性尺寸均从基准面出发标注,能考察建模者对基准选择的合理性判断,避免建模过程中出现基准混乱导致的特征错位。主体上的弧形曲面包含R10、R20、R25、R30等多组不同半径的圆角与圆弧过渡,其中大半径R30曲面作为主体侧面的主要轮廓,和基座平面采用相切约束衔接,能检验建模者对曲面连续性的控制能力,避免出现曲面接痕、曲率突变的问题。
零件上分布的两组Φ10通孔分别位于顶部凸台与侧面凸耳位置,顶部凸台的孔位距离侧边的定位尺寸为9、50,侧面凸耳的孔位距离相邻端面的定位尺寸为9、15,两组孔的轴线分别垂直于各自所在的安装平面,建模时需要准确判定孔的拉伸方向与深度,避免出现孔位歪斜、深度不足的问题。侧面伸出的圆柱凸台直径为Φ10,凸台根部设置R10圆角过渡,和主体曲面衔接处做了相切处理,能考察凸台特征与主体特征的合并逻辑,避免出现特征干涉或者衔接缝隙。
零件上的凸台结构包含顶部30×10的矩形凸台、侧面的弧形凸耳,凸台高度分别为12、15,凸台边缘均设置了20°的倒角过渡,建模时需要准确区分倒角与圆角的应用场景,按照标注的角度参数生成倒角特征,不能混淆特征类型。零件底部的安装边界尺寸为40×35,整体外轮廓的最大长宽尺寸分别为50、40,总高度方向尺寸从底部基准面到顶部凸台顶面为35,所有尺寸的公差均采用自由公差标准,符合技能考核类样件的尺寸标注逻辑,不需要额外设置精密配合公差。
在建模思路层面,该样件适合采用自底向上的建模顺序,首先绘制底部基座的草图,通过拉伸生成主体块体结构,之后依次绘制侧面的大半径圆弧曲面,通过拉伸切除或者曲面扫描的方式生成弧形轮廓,再逐步添加顶部凸台、侧面凸耳、圆柱凸台等附加特征,最后添加通孔、圆角、倒角等细节特征。建模过程中需要注意所有圆弧特征的圆心定位,比如R25圆弧的圆心位于主体内部的定位线上,R20圆弧的圆心和侧面凸耳的端面存在位置关联,必须严格按照标注的定位尺寸确定圆心位置,才能保证最终模型的尺寸和图纸完全一致。
这类练习样件在实际的技能培训场景中,还可以作为建模速度训练的载体,要求建模者在规定时间内完成从草图到完整模型的搭建,同时完成质量属性的测算,匹配考核环节中对建模效率与准确率的双重要求。零件的所有特征均采用机械设计中最常用的拉伸、切除、圆角、倒角、孔特征等基础命令生成,没有复杂的异形曲面或者特殊工艺结构,能真实反映建模者对基础命令的掌握熟练度,避免因为特殊工艺结构的认知偏差影响能力考核的公平性。在日常的建模练习中,完成该零件的建模后还可以通过更改尺寸参数生成不同规格的变体样件,进一步强化参数化建模的思维,理解尺寸驱动模型的核心逻辑,为后续的实际产品设计工作打下扎实的建模基础。
