欧宝Astra F 1.4i X14NZ发动机气缸头部密封垫片

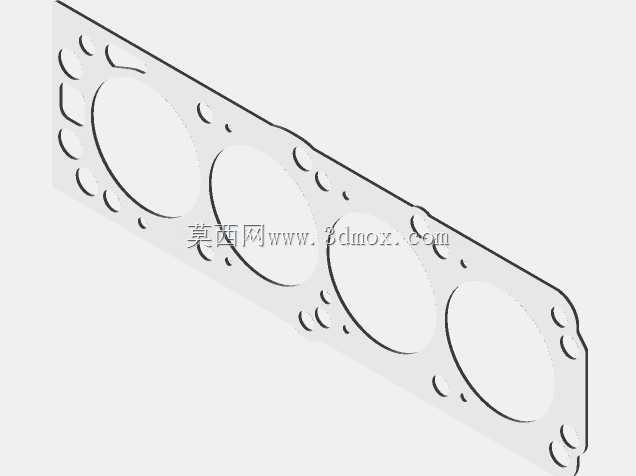

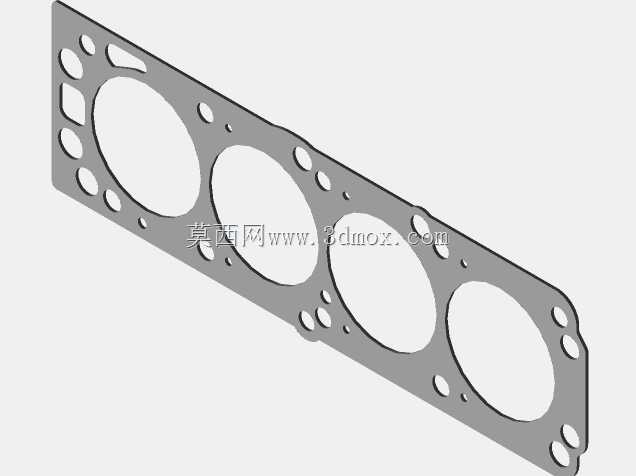

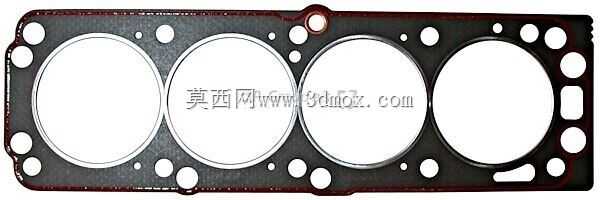

　　在内燃机的配装与维修环节，气缸盖垫片是承担核心密封功能的关键部件，直接决定发动机燃烧室的密闭性、冷却与润滑回路的隔离效果，一旦密封失效，会出现冲缸、油水混合、缸压不足等一系列故障，直接导致发动机动力输出下降甚至部件损毁。这款适配欧宝Astra F 1.4i X14NZ机型的头部垫片，建模时完全参照原厂装机垫片的实际轮廓与孔位布局还原，没有做额外的结构简化，所有安装定位孔、流体通道孔、螺栓过孔的位置都和实际装机状态保持一致，能够直接用于发动机装配模拟、维修教学演示或者改装方案的验证工作。

　　从实际应用场景来看，这款垫片的三维模型可覆盖多个工程环节：在汽修教学场景中，可用于拆解装配的虚拟仿真，让学员直观理解四缸直列发动机气缸垫的安装定位逻辑，识别不同孔位对应的功能——四个大尺寸圆孔对应四个气缸的燃烧室轮廓，周边分布的小孔分别对应缸盖螺栓的过孔位置、冷却水道的连通孔、润滑油道的通孔，还有定位销对应的精准定位孔，避免安装时出现错位。在发动机改装验证环节，尤其是针对这款X14NZ机型做涡轮增压升级的场景，可借助该模型模拟不同密封方案的压合边界，验证垫片在缸体与缸盖之间的压缩量分布，提前排查密封薄弱点，避免改装后出现高压燃气击穿垫片的问题。

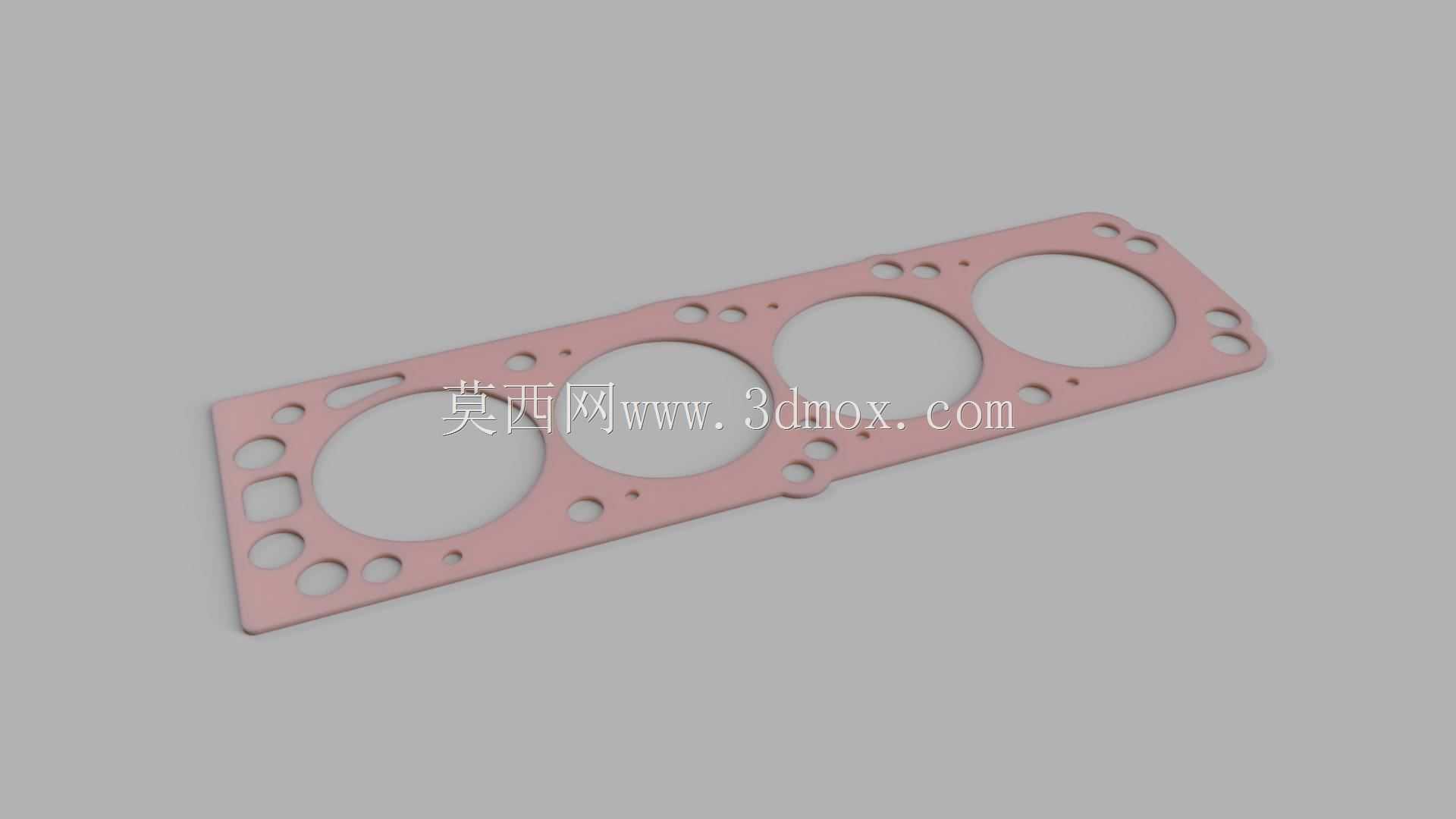

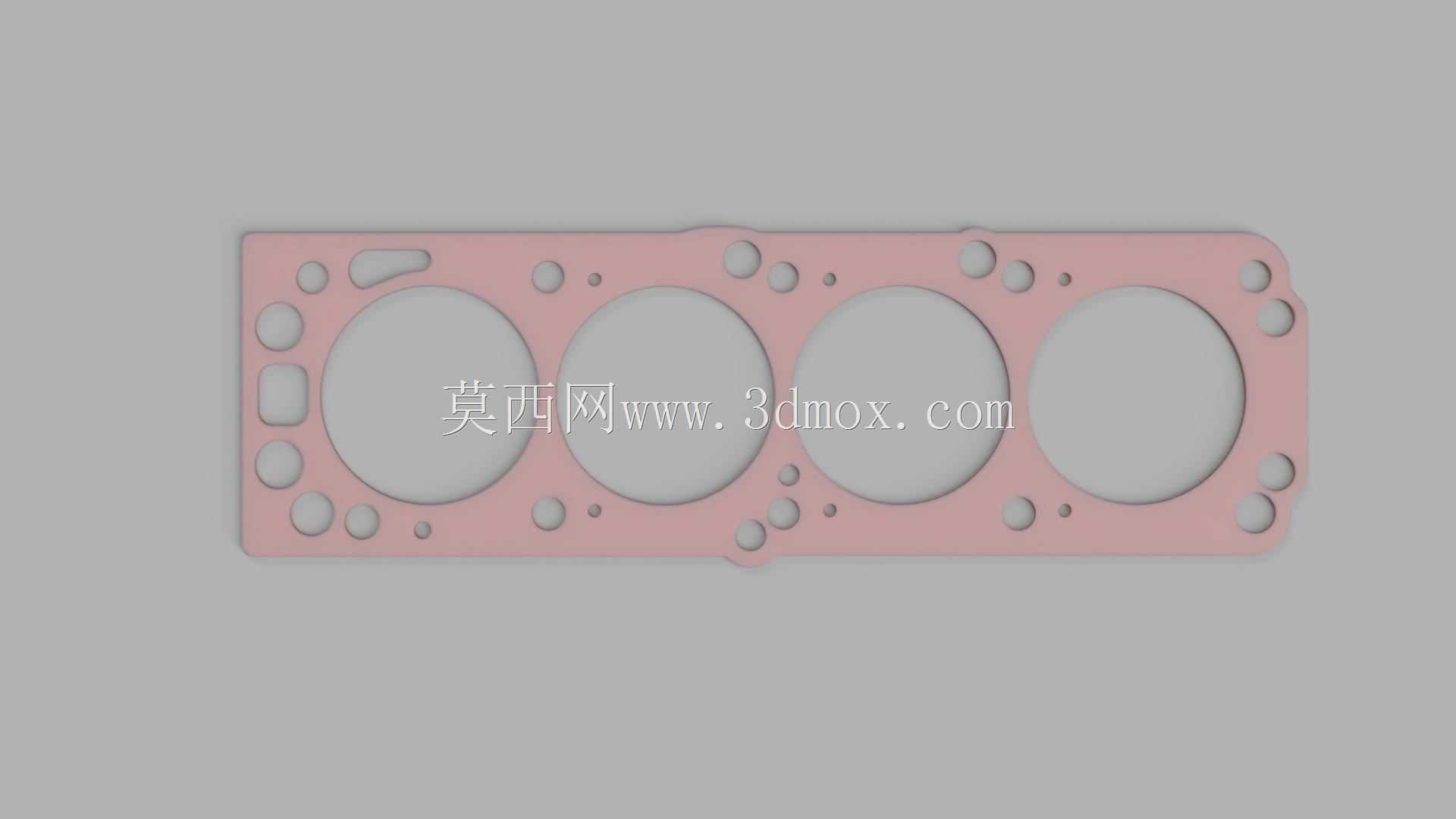

　　设计思路上，本次建模没有复刻原厂OE件的钢质防火环复合结构，而是采用整体实心结构建模，主要是考虑到3D打印验证的需求——整体结构打印无需做不同材质的装配模拟，可直接作为切割模板，夹在两层铜板之间制作临时测试用垫片，用于涡轮增压方案的台架验证阶段，降低测试阶段的配件成本，同时也方便快速调整垫片厚度，匹配不同压缩比的改装需求。模型的外形轮廓完全贴合X14NZ机型的缸盖结合面边界，长度方向对应四缸直列布局的缸体总长，宽度方向匹配缸盖的密封面宽度，所有孔位的相对位置公差控制在装机允许的范围内，安装时可完全对齐缸体与缸盖的对应孔位，不会出现孔位错位导致的密封失效问题。

　　从功能特性来看，气缸垫的核心作用是实现三个回路的完全隔离：一是燃烧室的高压燃气密封，保证四个气缸的压缩压力符合设计值，不会出现燃气窜漏导致的缸压不足；二是冷却水道的密封，保证冷却液在缸体与缸盖的水套之间正常循环，不会出现冷却液泄漏进入燃烧室或者油道的问题；三是润滑油道的密封，保证机油能够正常输送到缸盖的配气机构，不会出现机油泄漏或者油水混合的问题。这款模型完整还原了所有通道孔的位置与尺寸，在做虚拟装配时可直接用于干涉检查，验证缸盖螺栓拧紧后垫片的压合面是否完全覆盖所有密封边界，避免出现局部密封压力不足的问题。

　　在实际维修作业中，气缸垫的安装对定位精度要求极高，哪怕一个螺栓孔的位置偏差超过0.5mm，都可能导致压合时垫片受力不均，使用一段时间后出现密封失效。这款模型的所有孔位都按照实际装机尺寸还原，可用于制作安装定位的辅助工装，或者用于3D打印定制厚度的密封垫片测试件，在发动机维修、改装的前期验证阶段发挥作用，不需要反复拆卸原厂配件做比对，大幅提升方案验证的效率。对于三维建模从业者来说，这类薄壁多孔的密封件建模，重点在于孔位的相对位置精度以及轮廓的贴合度，不需要做复杂的曲面建模，但对尺寸公差的把控要求更高，因为这类零件属于直接影响设备功能的密封件，尺寸偏差会直接导致零件无法使用。
