车用发动机冷却液温度检测传感部件结构

　　在乘用车动力系统的热管理回路里，这类温度检测部件是ECM获取发动机热状态的核心感知节点，直接关联喷油脉宽修正、冷却风扇启停、暖机工况判定等核心控制逻辑，一旦信号失准，轻则出现油耗升高、怠速抖动，重则触发动力保护限扭，甚至引发缸体过热拉缸的严重故障。从实际装车场景看，该部件通常安装在发动机缸盖的冷却液流道交汇处，也就是节温器周边的水套位置，这个点位的冷却液流动性好，能最快反映缸内整体热负荷状态，避免局部流道的温度偏差带来的信号误差。

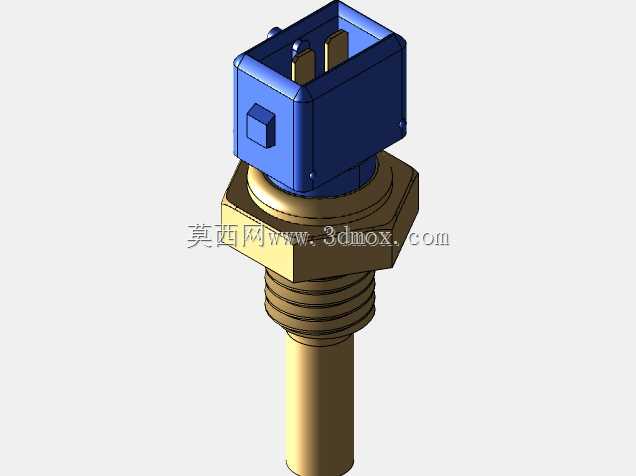

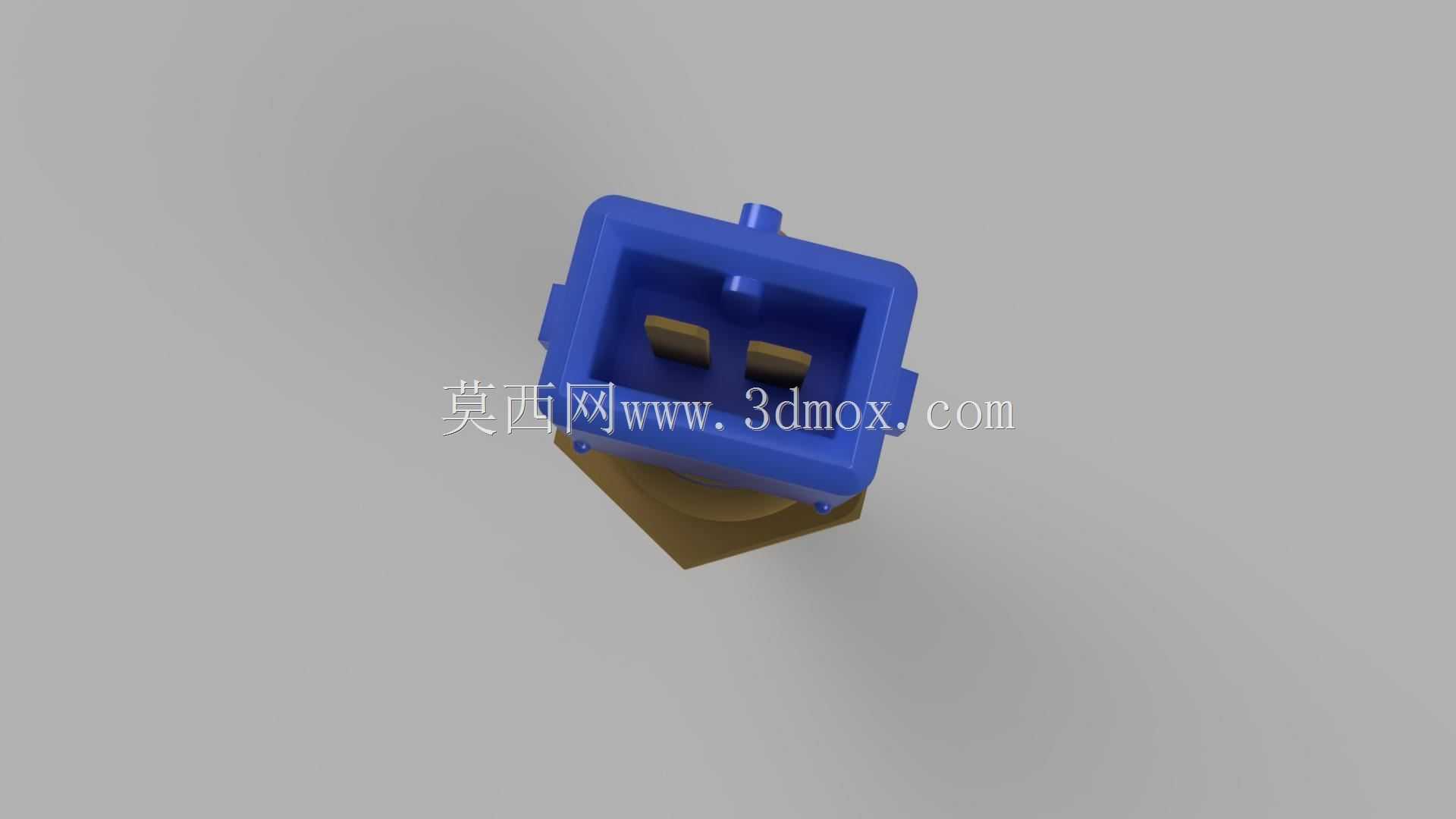

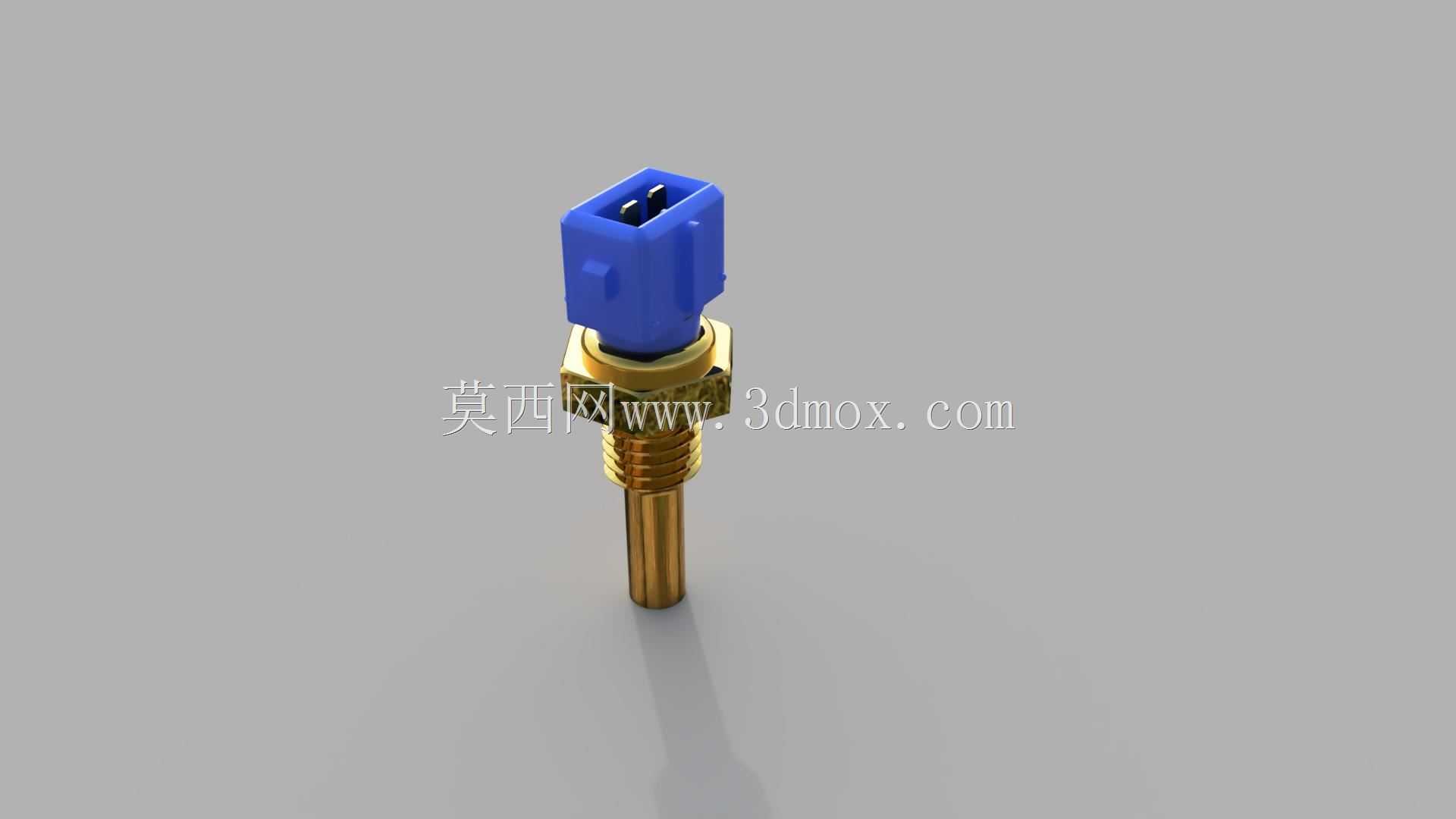

　　从结构设计逻辑上拆解，整个部件分为三个功能段：最上端的蓝色接插段是电气连接端，采用带定位卡扣的护套结构，插接后能实现IP67级的密封防护，避免发动机舱内的油污、水汽、粉尘侵入接插件造成接触电阻漂移，接插端内部的插针采用镀锡铜材质，兼顾导电性能与抗硫化腐蚀能力，适配发动机舱长期高低温交变的工作环境；中间的六角金属段是安装受力段，采用黄铜材质一体加工，六角对边尺寸适配常用的19mm套筒，安装时可以直接施加标准扭矩，不会像塑料壳体部件那样容易出现拧裂滑牙的问题，六角段下方设计有密封垫圈的贴合面，安装时配合铜质或者氟橡胶密封垫圈，能保证水套接口处的冷却液密封，不会出现渗漏问题；最下端的金属探杆是感温段，探杆长度根据对应机型的水套深度设计，插入流道后完全浸没在冷却液中，探杆内部封装NTC热敏电阻元件，电阻值随冷却液温度变化呈线性负相关特性，ECM通过分压电路采集电压信号换算得到实时温度值。

　　建模过程中需要重点关注几个安装边界尺寸：首先是安装螺纹的规格，这类欧系车型配套的传感部件通常采用M12×1.5的公制细牙螺纹，螺纹有效长度要匹配缸盖安装凸台的厚度，避免螺纹过长顶到内部水套壁，或者过短导致密封面压合不到位；其次是探杆的插入深度，要保证探杆端部不与水套内部的加强筋、水道壁发生干涉，同时探杆的外径要适配安装孔的通径，插拔过程中不会卡滞；再者是上部接插件的朝向预留空间，接插件出线方向要避开周边的管路、线束、支架，保证维修时可以顺利插拔，不会和周边部件产生运动干涉，比如发动机悬置的振动位移、皮带轮的运转轨迹都要提前做间隙校核，最小静态间隙要保留5mm以上，抵消发动机运转时的抖动位移量。

　　从功能特性上看，这类传感部件的工作温度覆盖范围是-40℃到150℃，完全覆盖冷却液从冷启动低温到开锅高温的全工况区间，温度检测精度在±1℃以内，响应时间小于10秒，能快速捕捉冷却液的温度变化，满足冷启动、急加速、大负荷爬坡等不同工况下的温度监测需求。和早期的机械式水温塞不同，这类负温度系数传感器的信号输出线性度更好，能给ECU提供连续的温度数值，而不只是简单的高低温开关信号，支撑更精细的热管理控制策略，比如在暖机阶段提前调整点火提前角，加快三元催化器起燃速度，降低冷启动排放；在大负荷工况下提前触发电子风扇高速运转，把冷却液温度控制在最优工作区间，兼顾动力输出与燃油经济性。

　　建模时还要考虑部件的材质区分，上部接插件的蓝色PBT塑料壳体要做表面哑光质感处理，还原工程塑料的实际外观，中间的黄铜安装段要做金属镀层的质感表现，螺纹部分的牙型要准确还原，不能出现螺纹失真的问题，下端的黄铜探杆要做表面钝化处理的质感，和安装段的镀层质感做区分，密封垫圈的橡胶质感也要单独表现，方便后续做装配仿真、渲染出图的时候能清晰区分不同零件。在做发动机整机装配建模的时候，这个部件的安装点位还要和周边的水温传感器线束、冷却管路、缸盖罩壳做间隙检查，尤其是横置发动机的车型，发动机在加速、减速时会有前后方向的摆动，要保证所有工况下传感部件和周边件都不会发生碰撞摩擦，避免长期振动下出现部件磨损、线束破损的问题。
