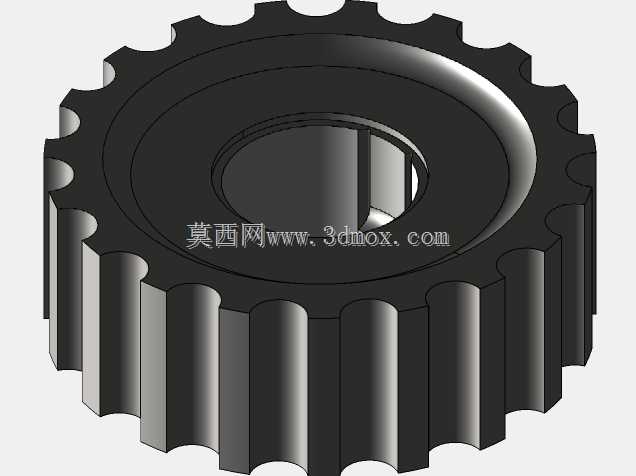

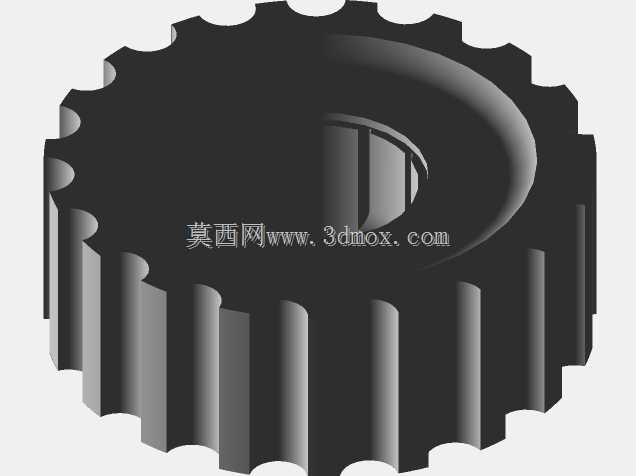

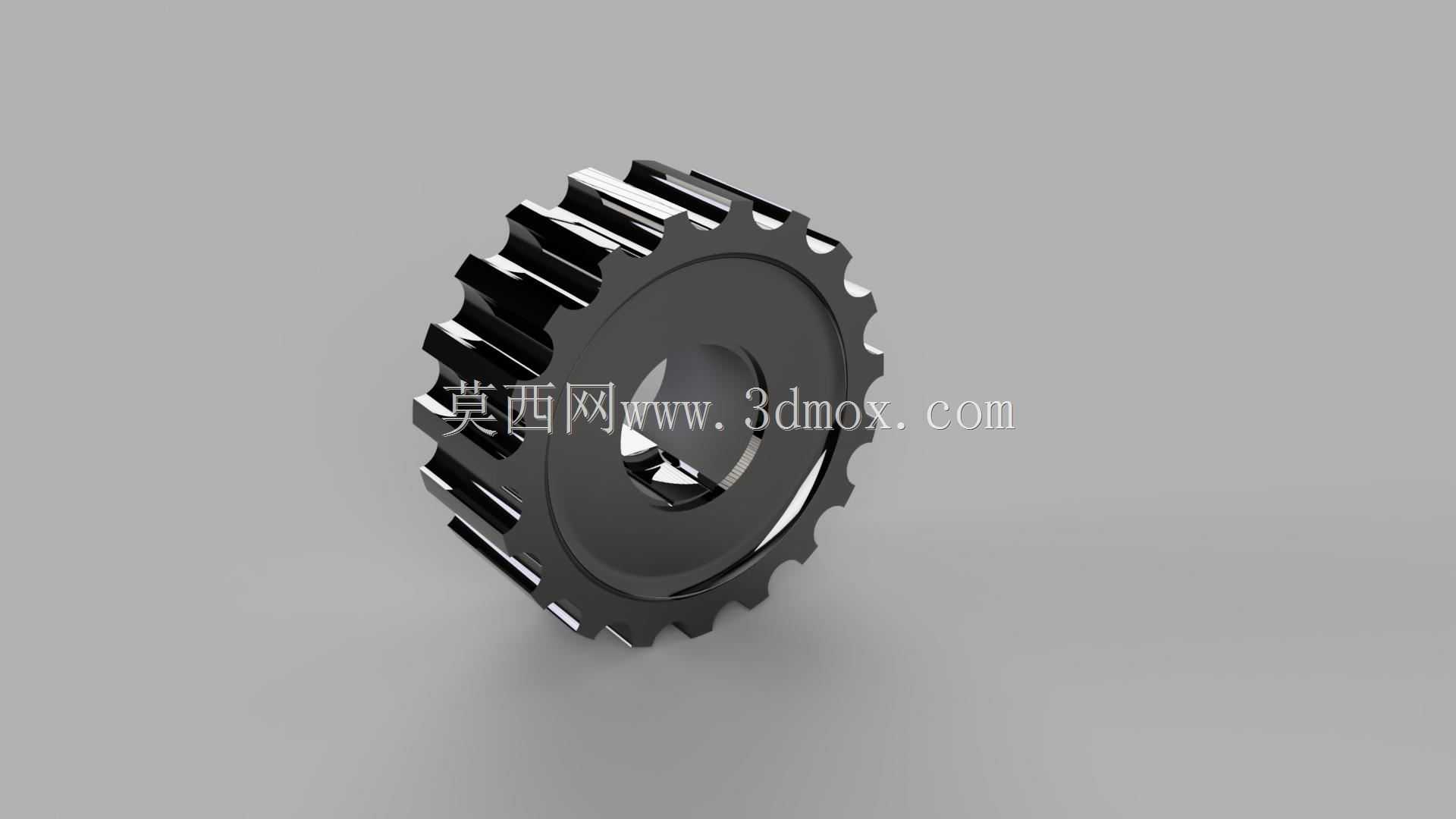

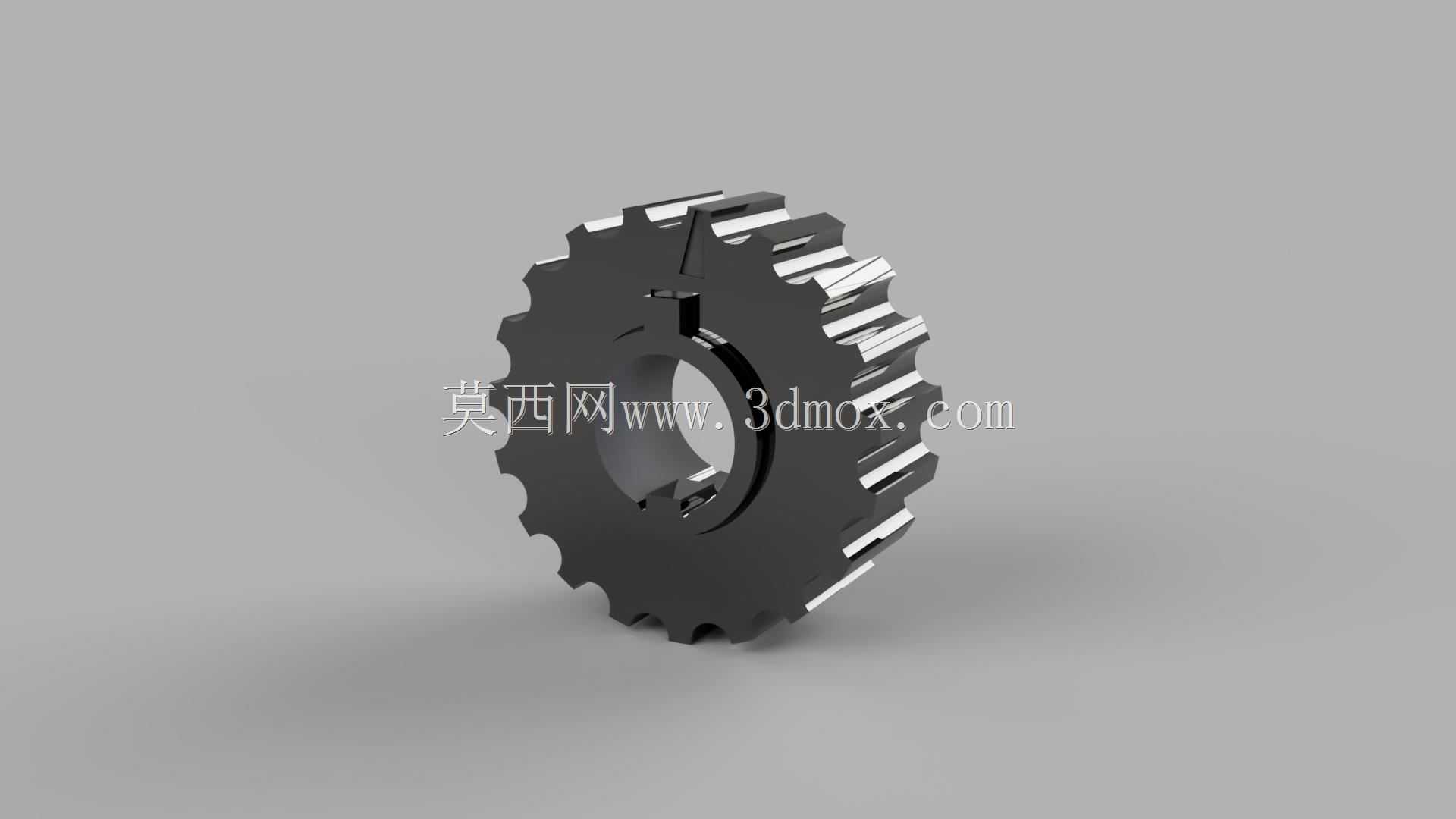

欧宝Astra F X14NZ曲轴皮带轮结构设计

　　在小排量乘用车发动机前端轮系设计中，曲轴皮带轮承担着将曲轴输出扭矩传递至附件驱动系统的核心作用，本次还原的部件适配1.4i排量机型，对应机型的前端轮系采用单楔带布局，皮带轮集成了正时信号触发齿与附件驱动带槽双重功能，区别于传统分体式皮带轮的设计，该部件将信号轮与带轮本体整合为一体，减少了装配环节的同轴度累积误差，也降低了轮系高速运转时的跳动量。从实际装车场景来看，该皮带轮安装于曲轴前端轴颈，通过中心定位孔与曲轴轴端配合，端面靠压装贴合实现轴向定位，周向依靠半圆键传递扭矩，安装边界需要匹配前端盖的密封腔尺寸，轮缘的齿形结构为曲轴位置传感器提供转速与转角信号，齿的轮廓精度直接影响点火正时的控制精度，

　　建模过程中需要严格控制齿距偏差与齿顶圆跳动量，避免传感器信号采集出现偏差导致发动机怠速抖动、点火提前角失准等问题。带轮部分的多楔带槽采用标准PK型楔齿轮廓，槽的角度、深度以及槽间距均匹配对应规格的传动皮带，建模时需要注意槽底的圆角过渡，避免应力集中导致皮带轮在交变载荷下出现根部裂纹，实际使用中该部件需要承受曲轴扭转振动带来的周期性冲击，因此轮体的辐板部分采用了等强度变厚度设计，靠近轮毂位置厚度更大，向轮缘方向逐渐减薄，既保证了整体刚度，又控制了旋转惯量，避免过大的惯量增加曲轴启动负荷与扭转振动幅值。从建模逻辑来看，首先需要确定中心定位孔的基准轴线，以此为基准搭建轮毂、辐板、带轮槽、信号齿的各层特征，

　　信号齿的缺齿位置对应曲轴一缸上止点位置，建模时需要准确标注缺齿的周向角度，确保与传感器安装位置匹配，轮体表面的减重凹槽在不降低结构强度的前提下减少了部件自重，同时也为轮系运转时的空气流通提供了通道，辅助带走皮带摩擦产生的热量。在实际维修替换场景中，该皮带轮的安装端面平面度要求较高，若平面度超差会导致皮带偏磨、异响，甚至出现皮带过早断裂的故障，因此建模时安装端面的平面度公差、定位孔与端面的垂直度公差都需要在特征中预留合理的公差带，匹配实际加工的工艺能力。轮缘的信号齿齿顶与传感器的安装间隙通常控制在0.8-1.5mm区间，因此齿顶圆的尺寸公差需要严格控制，间隙过小容易出现齿顶刮碰传感器的故障，间隙过大则会导致信号幅值不足，

　　ECU无法准确识别曲轴位置。不同于改装类轻量化皮带轮的设计，原厂配套的该款皮带轮在辐板背面设计有阻尼层贴合位，能够吸收曲轴运转时的扭转振动，降低轮系的共振风险，建模时需要预留阻尼层的安装空间，确保阻尼环与轮体的过盈配合量符合装配要求，避免高速运转时阻尼环脱出。带轮槽的表面粗糙度需要控制在合理范围，粗糙度过高会加剧皮带磨损，过于光滑则容易出现皮带打滑、传动效率下降的问题，在三维建模过程中，槽面的纹理特征不需要过度刻画，但结构尺寸必须完全匹配实物的测量数据，包括每个楔槽的楔角、槽顶圆角、槽底圆角以及相邻槽的中心距，这些尺寸直接决定了皮带与轮槽的贴合面积，影响传动的可靠性。从发动机前端轮系的整体布局来看，该皮带轮与发电机皮带轮、水泵皮带轮、张紧轮处于同一传动平面，因此皮带轮的安装端面到曲轴前端面的距离必须严格控制，确保轮系的共面度偏差在允许范围内，避免皮带出现偏磨、掉屑等问题，建模时的轴向尺寸链需要从曲轴轴端定位面开始计算，依次叠加半圆键厚度、皮带轮轮毂厚度、锁紧垫片厚度、曲轴螺栓的压紧行程，确保装配后皮带轮的轴向位置符合设计要求。
