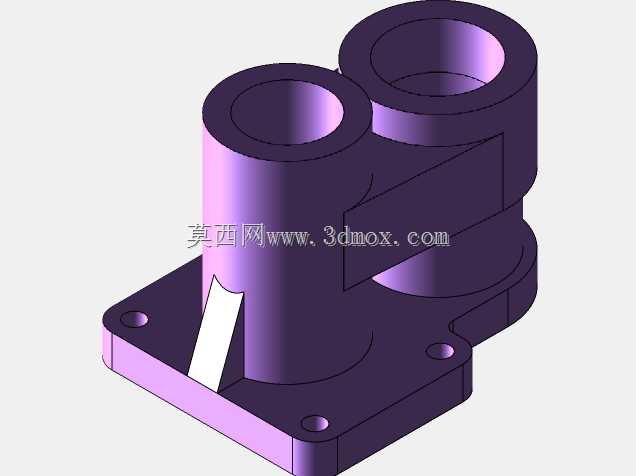

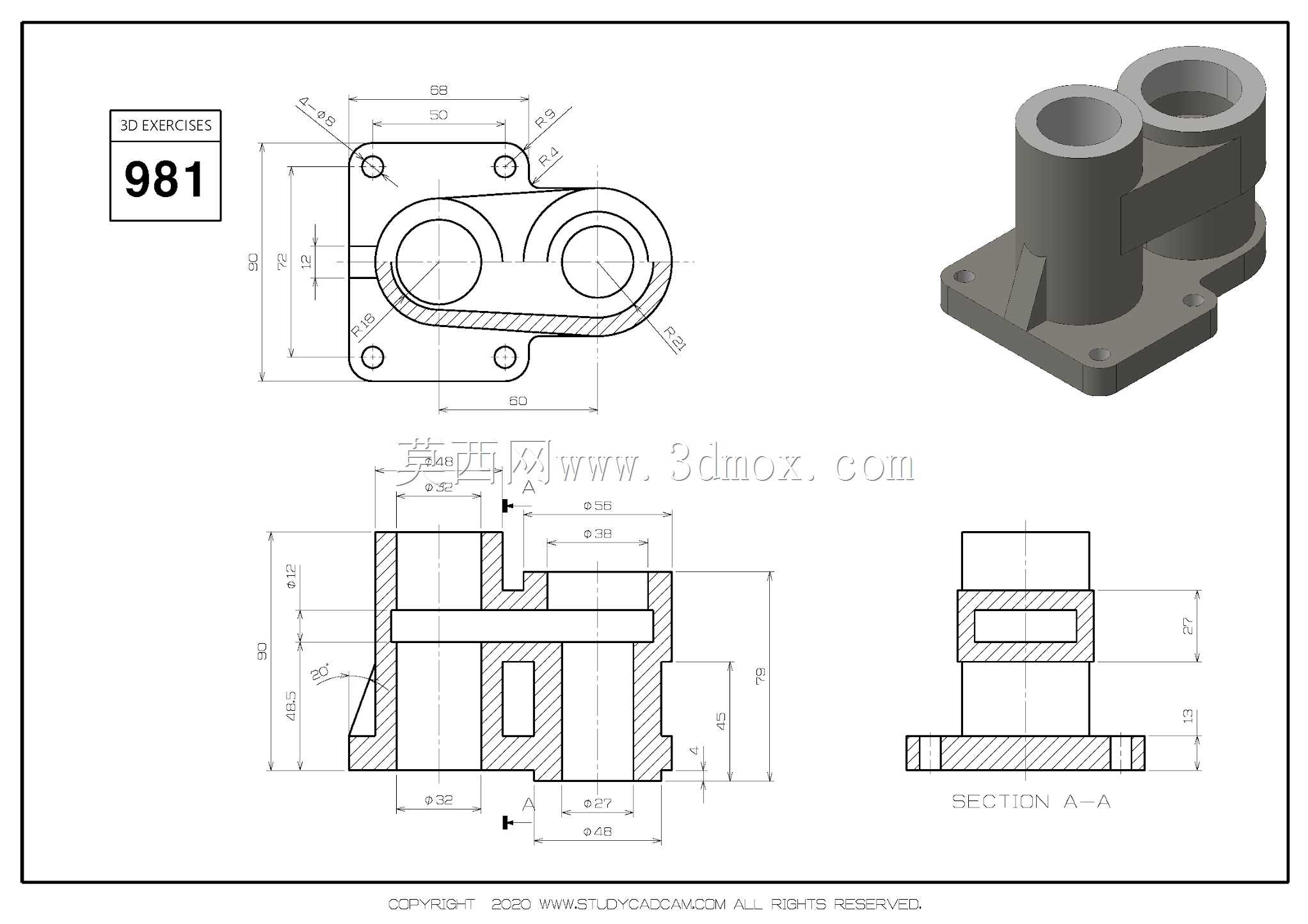

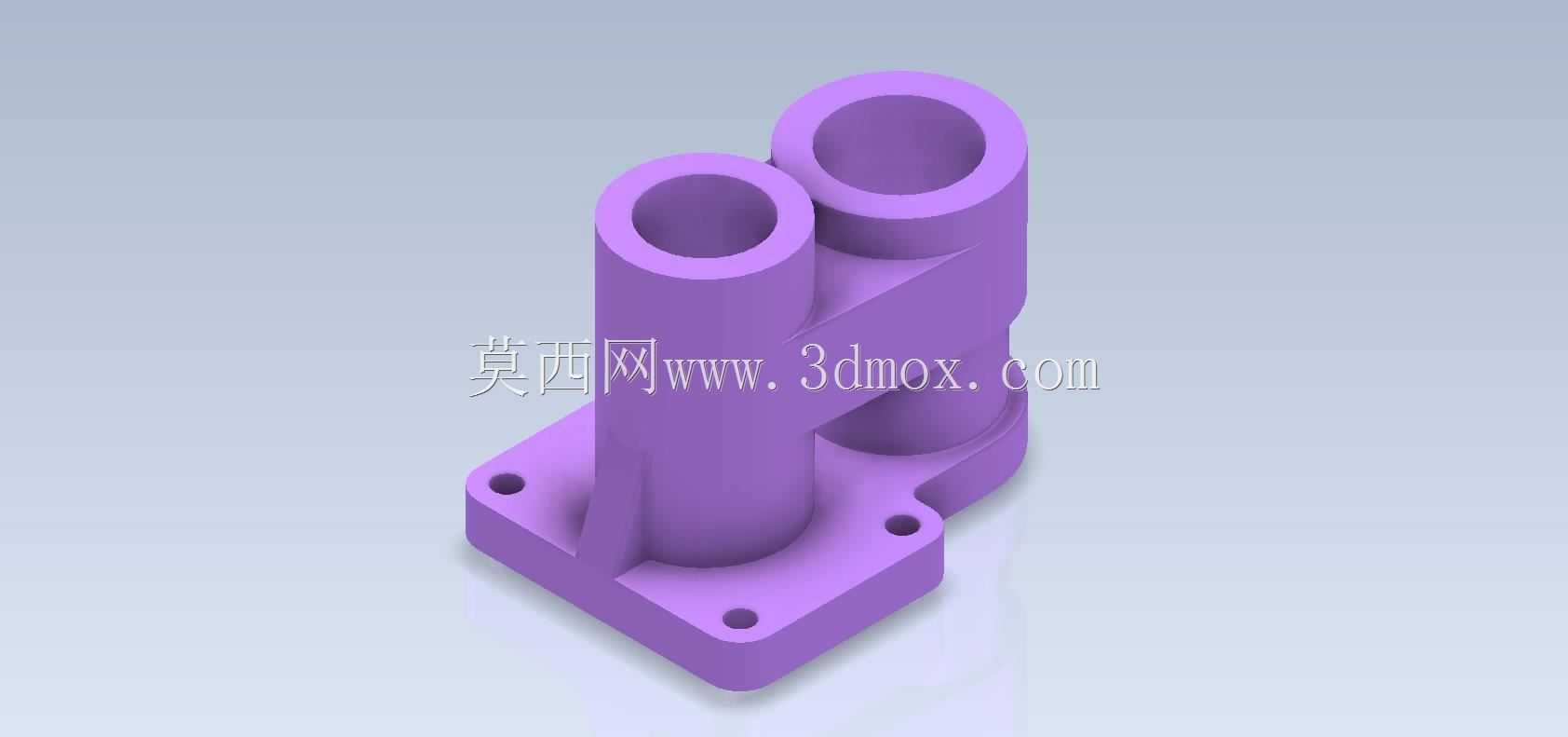

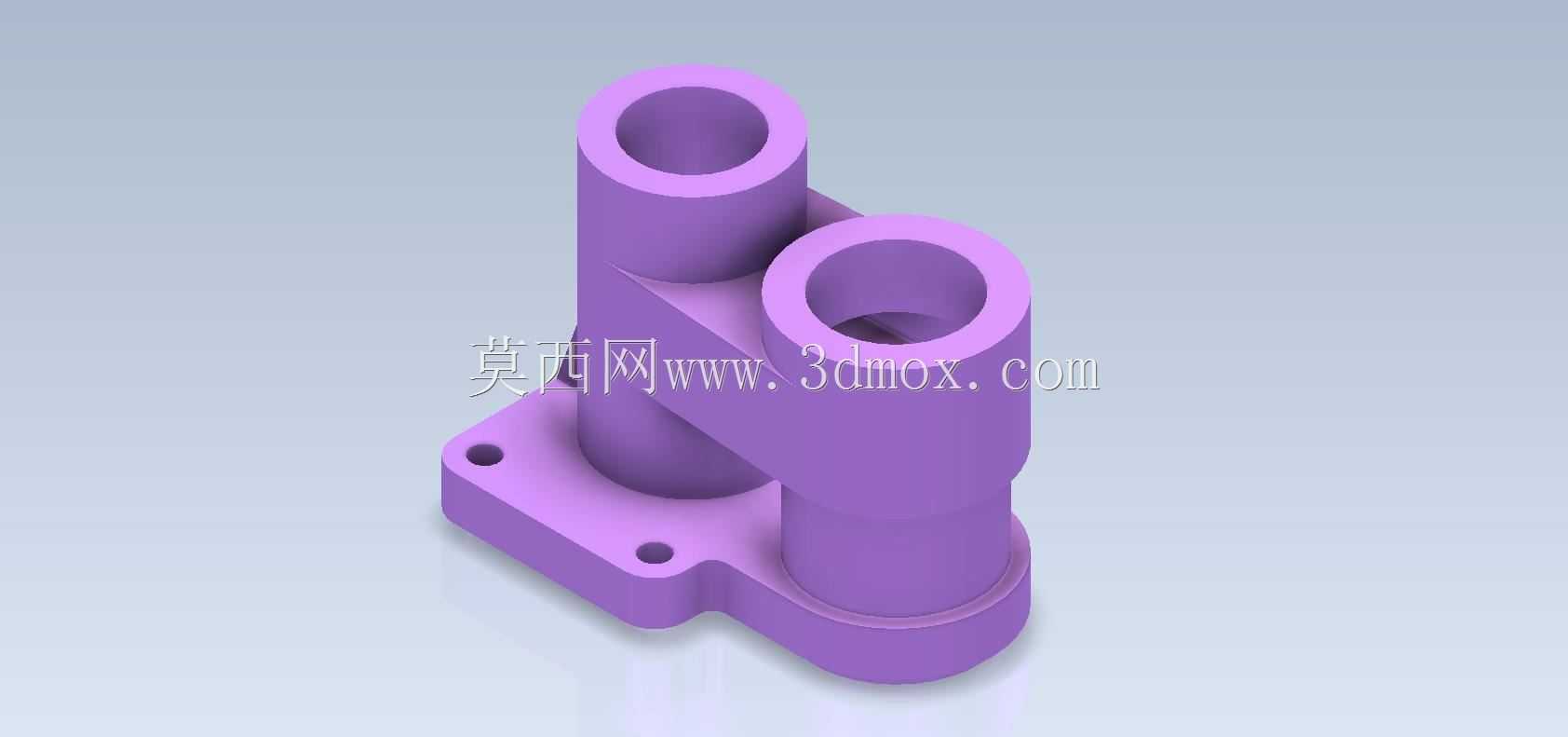

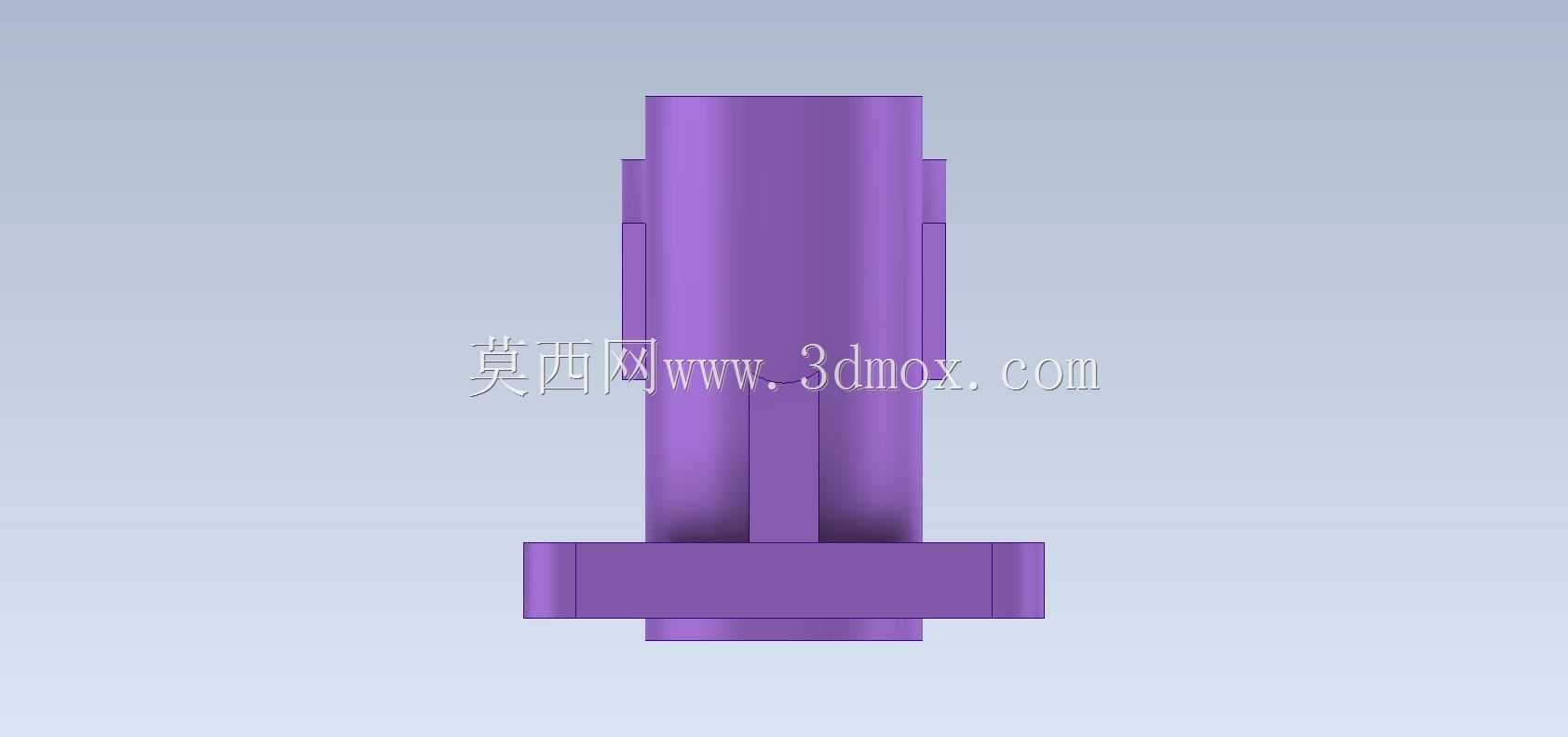

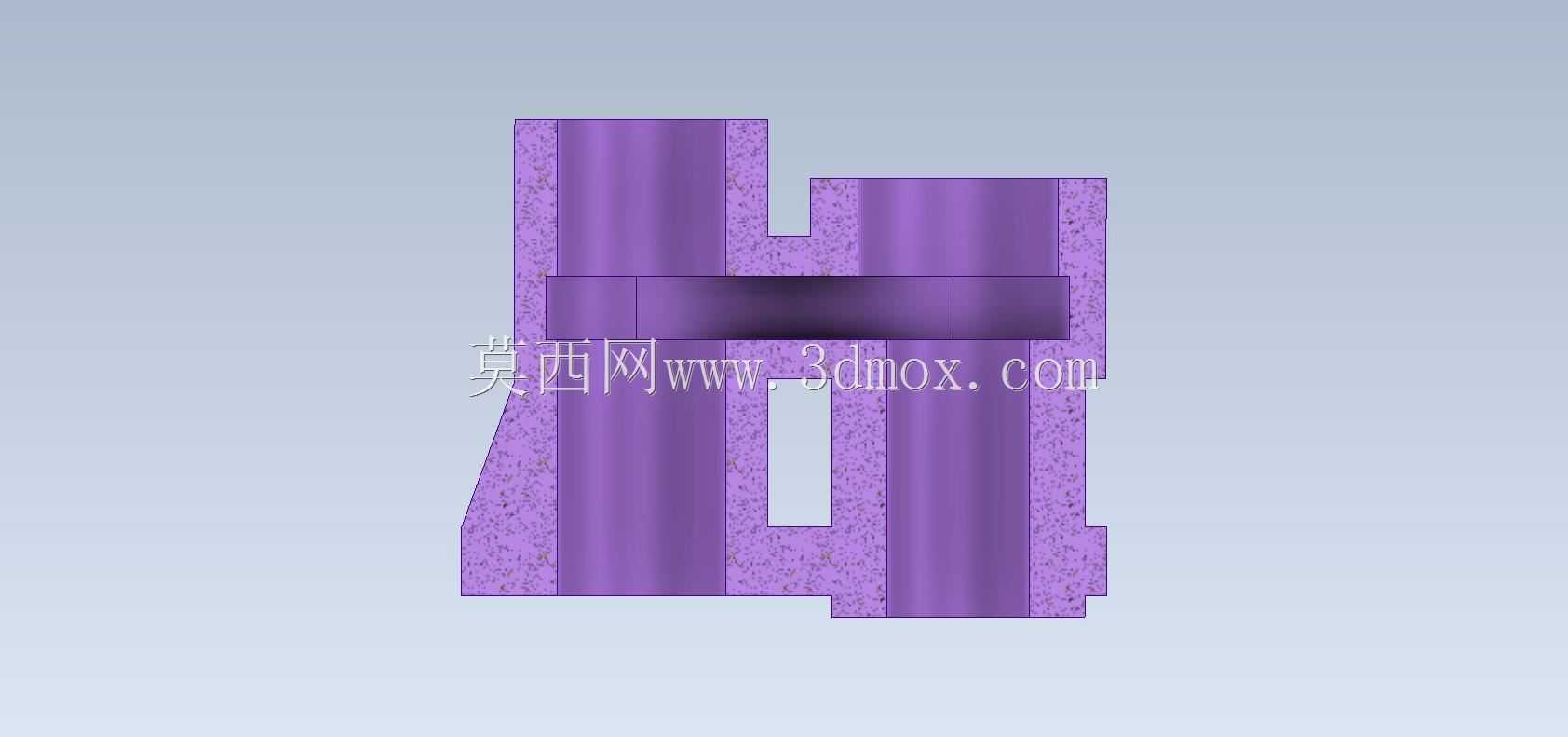

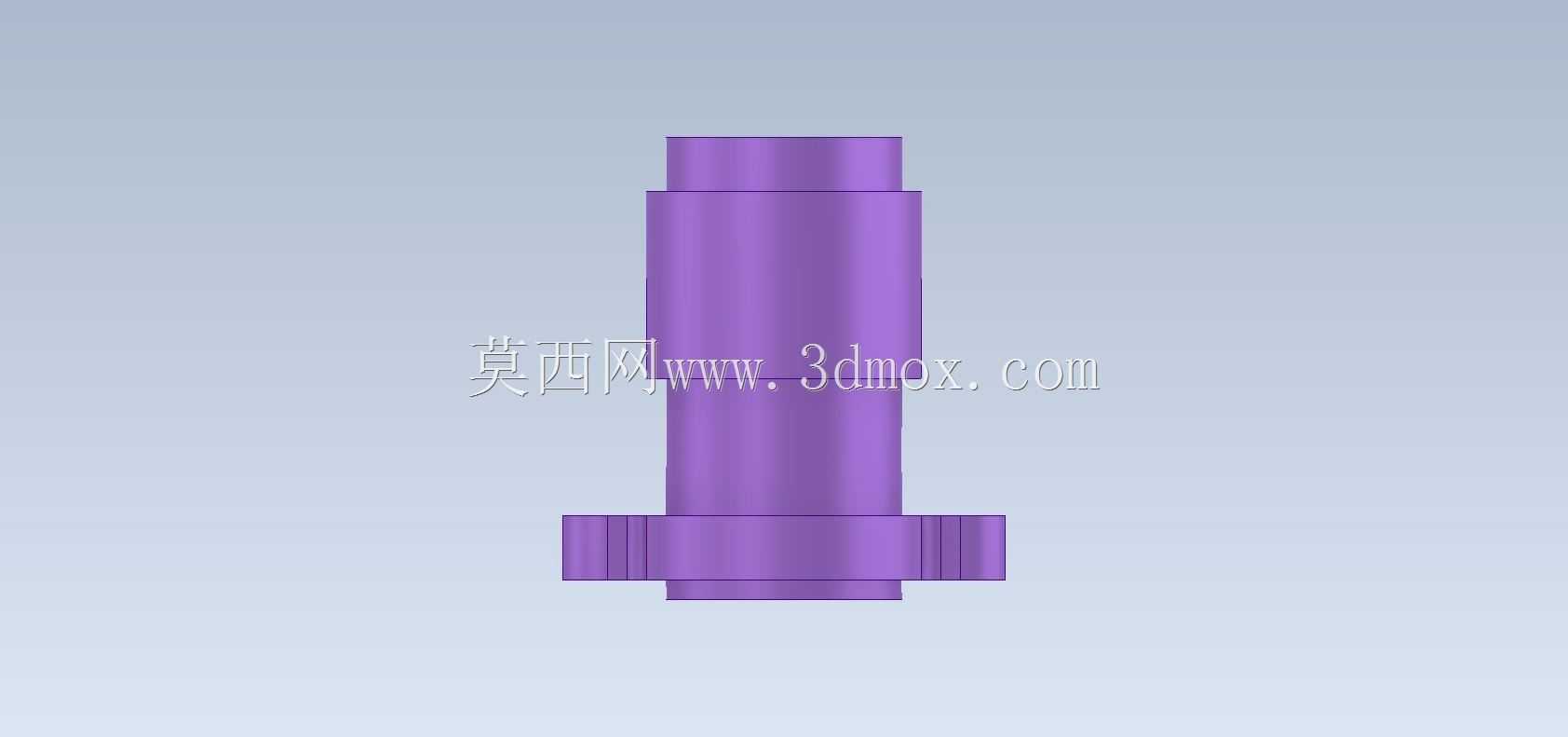

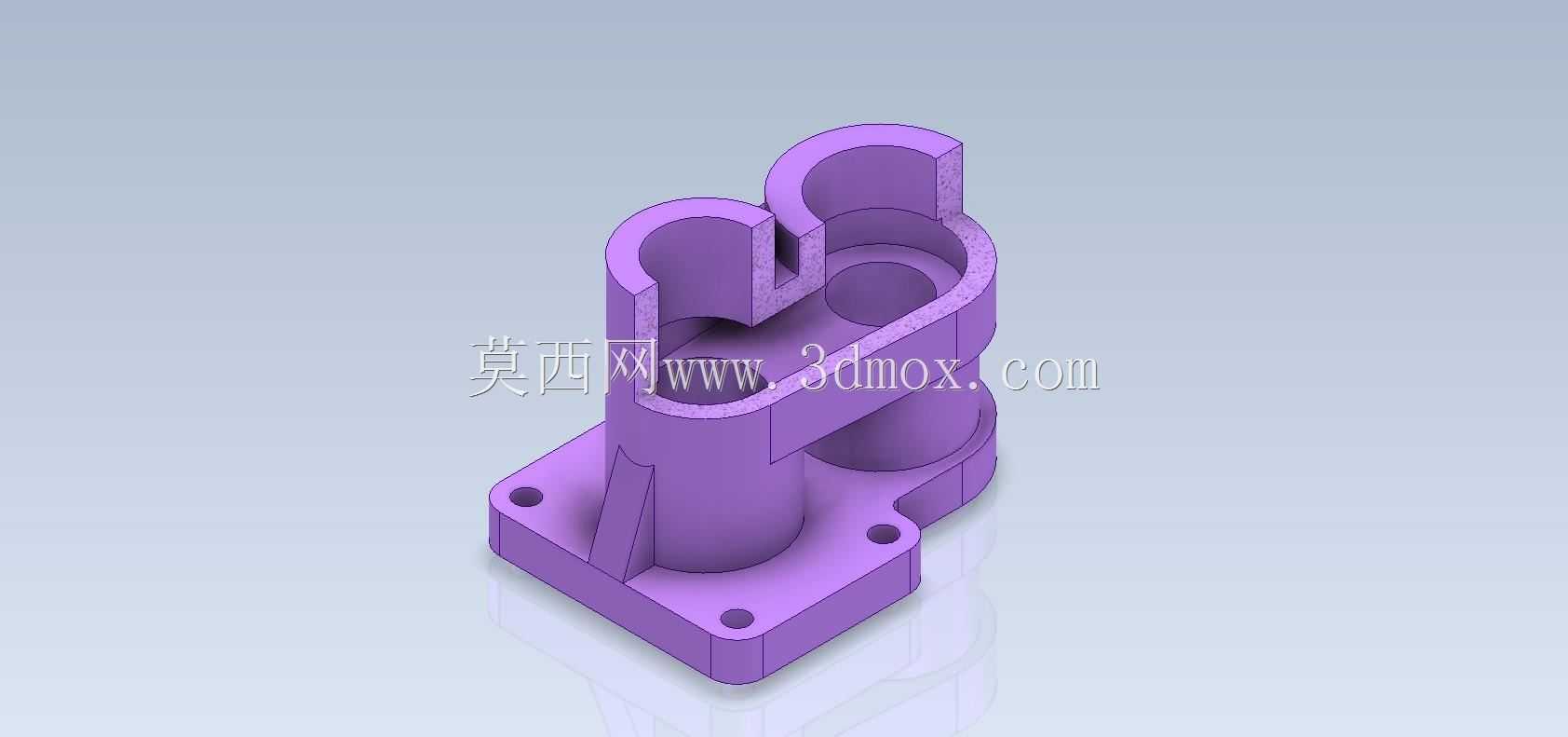

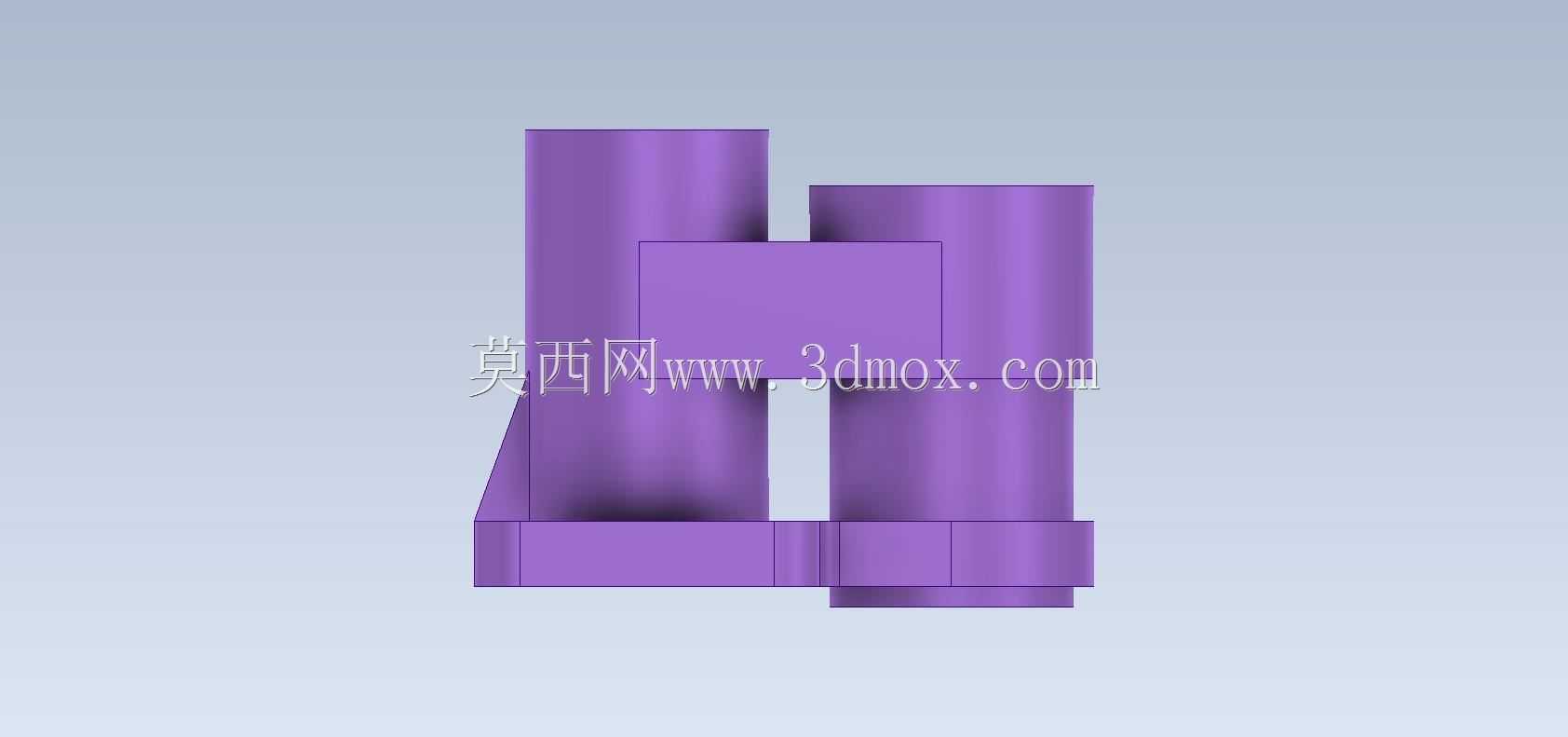

双筒立式带安装底座管路连接座结构

　　这类双筒立式支座结构，在流体输送、小型液压站、实验气路排布场景中十分常见，核心作用是为并行排布的两根管路提供刚性支撑，同时兼顾管路对接的定位基准，避免管路悬空段过长产生振动偏移，或是受介质压力冲击出现接口松脱的问题。从实际使用场景来看，这类零件常布置在设备台面的管路汇集区，比如小型气动实验台的气路分流段、低压润滑系统的油路转接位置，不需要承受过高的载荷，但对安装定位的同轴度、底座贴合的平整度有明确要求。

　　设计这类零件时，首先要确定的是两个筒体的中心距，这个尺寸完全匹配对接管路的排布间距，不能随意设定，否则会导致管路安装时出现强制对位，长期使用会在接口处产生应力集中，引发泄漏风险。筒体的内孔直径要和对接管路的外径做间隙配合，单边间隙控制在0.1-0.2mm即可，既方便管路插入装配，又不会因为间隙过大导致定位偏移。筒体的高度要根据管路的悬空长度确定，一般要保证插入筒体的管路长度不小于管路外径的1.5倍，这样才能提供足够的抱紧支撑力，避免管路受侧向力时从支座中脱出。

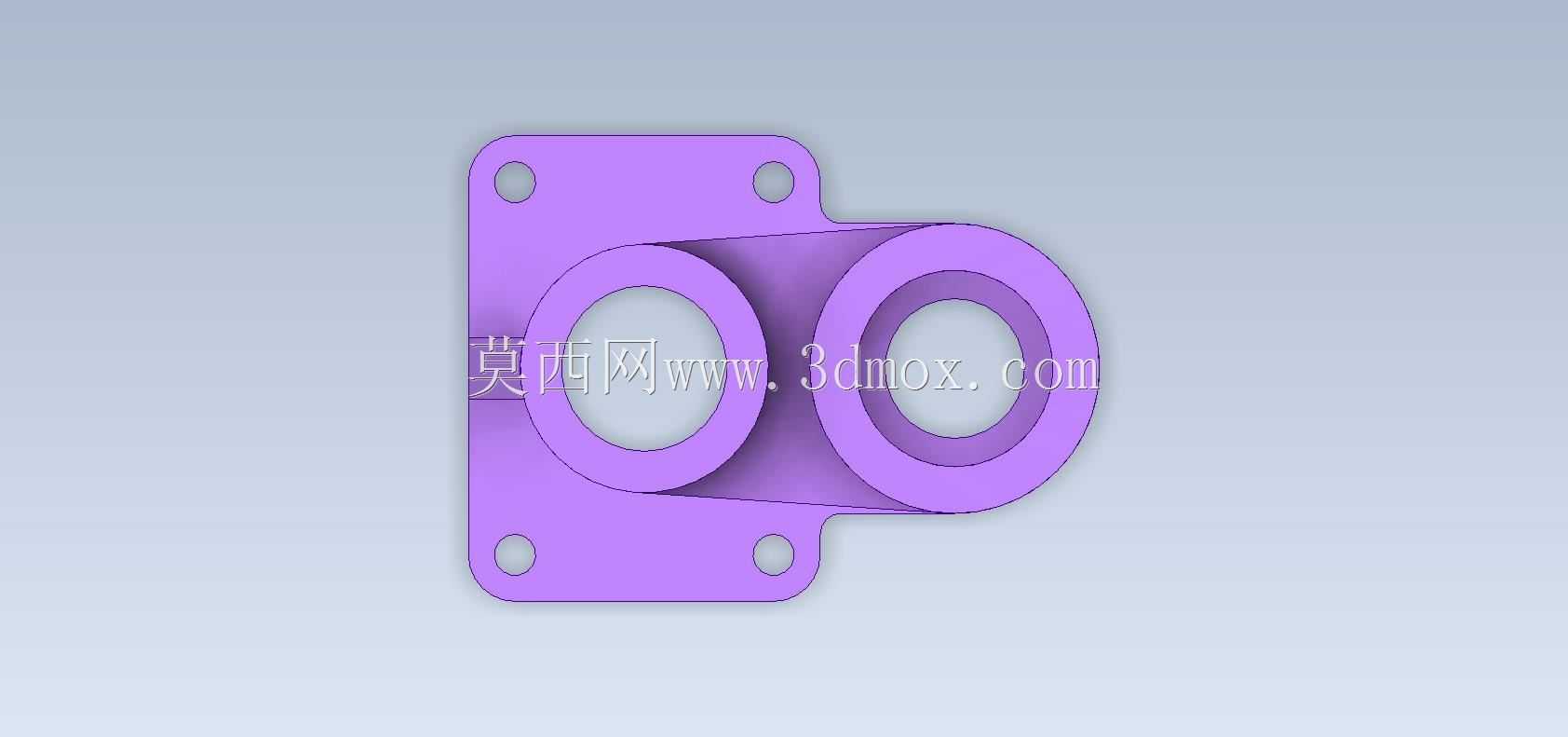

　　底座部分的设计优先考虑安装稳定性，采用方形法兰式底座，四个安装孔分布在底座的四个角位，孔位距离底座边缘的尺寸要满足螺栓安装的操作空间，比如使用M6内六角螺栓安装时，孔中心到边缘的距离至少要留8mm，保证扳手有足够的操作空间，不会出现螺栓无法拧紧的问题。底座和筒体连接的位置做了三角形加强筋，筋板的厚度取筒体壁厚的0.8倍，既不会因为筋板过厚导致注塑或铸造时出现缩孔缺陷，也能有效增强筒体和底座的连接刚性，避免筒体受侧向力时在根部断裂。底座的底面要求全平面加工，平面度控制在0.05mm以内，保证安装时和设备台面完全贴合，不会出现翘曲，导致安装后筒体倾斜。

　　两个筒体之间的连接筋板，设计时要注意和筒体的外圆做相切过渡，避免出现直角连接的应力集中点，尤其是如果采用塑料材质3D打印或者注塑成型时，相切过渡的结构能大幅减少成型时的内应力，降低零件开裂的概率。筒体的顶端做了1x45度的倒角，方便管路插入时导向，不需要刻意对准就能顺利滑入内孔，提升装配效率。底座上的安装孔做了沉头设计，沉头深度要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不高出底座表面，不会和其他周边零件产生干涉。

　　从安装边界来看，这类零件的整体外轮廓尺寸要适配安装区域的空间，底座的宽度和长度要大于两个筒体的外轮廓最大尺寸，保证放置时的稳定性，不会因为重心偏移出现侧翻。筒体的外壁厚度根据使用的材质确定，如果是采用PLA材质3D打印做教学验证件，壁厚取2mm即可满足强度要求，如果是采用铝合金加工做实际工业使用，壁厚取3mm就能承受1MPa以内的介质压力，完全满足低压气路、润滑系统的使用需求。

　　建模过程中要注意几个容易出错的细节：一是两个筒体的轴线要保证完全平行，平行度公差控制在0.03mm以内，否则插入的管路会出现倾斜，对接其他元件时无法对齐；二是底座上的安装孔位置度要控制在0.1mm以内，保证和设备台面上的预加工孔位完全对应，不需要现场扩孔就能顺利安装；三是所有的棱边都要做0.5mm的圆角处理，去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中。

　　这类结构作为基础的管路支撑零件，虽然结构不复杂，但每一处尺寸都和实际装配、使用需求直接相关，没有多余的设计结构，所有的特征都是为了满足支撑、定位、安装的核心功能，非常适合初学者练习拉伸、凸台、筋板、倒角、孔位这些基础建模命令，同时也能理解机械设计中“结构服务于功能”的核心思路，避免建模时出现脱离实际使用的冗余特征。在实际选型使用时，只需要根据所用管路的外径、安装空间的大小调整对应尺寸，就能快速衍生出适配不同场景的同类型支座零件，不需要重新做整体结构设计，通用性很强。
