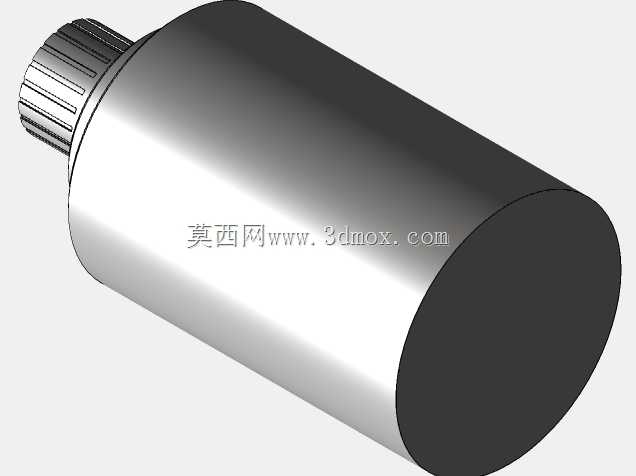

带花键轴端的圆柱回转类机械构件

　　这类带外花键轴端的圆柱回转构件，常作为传动链路里的扭矩传递单元使用，在中小功率的进给传动、轻载回转驱动场景中适配性较强，比如小型输送线的辊筒驱动端、专用设备的回转执行端、工装夹具的旋转连接部位，都能见到同结构原理的构件身影。从结构设计逻辑来看，主体采用等直径圆柱腔体设计，一方面是为了给内部的传动芯轴、轴承或者弹性缓冲元件预留足够的安装空间，圆柱外壁可直接作为装配基准面，与配套的支撑套、密封端盖配合时，能获得更稳定的同轴度，减少回转过程中的径向跳动量；另一方面圆柱外形在做表面处理、动平衡校正时工艺性更好，不需要额外做复杂的仿形加工，批量生产时的制程稳定性更高。端部的外花键结构采用渐开线齿形设计，相比平键连接，花键的齿面接触面积更大，

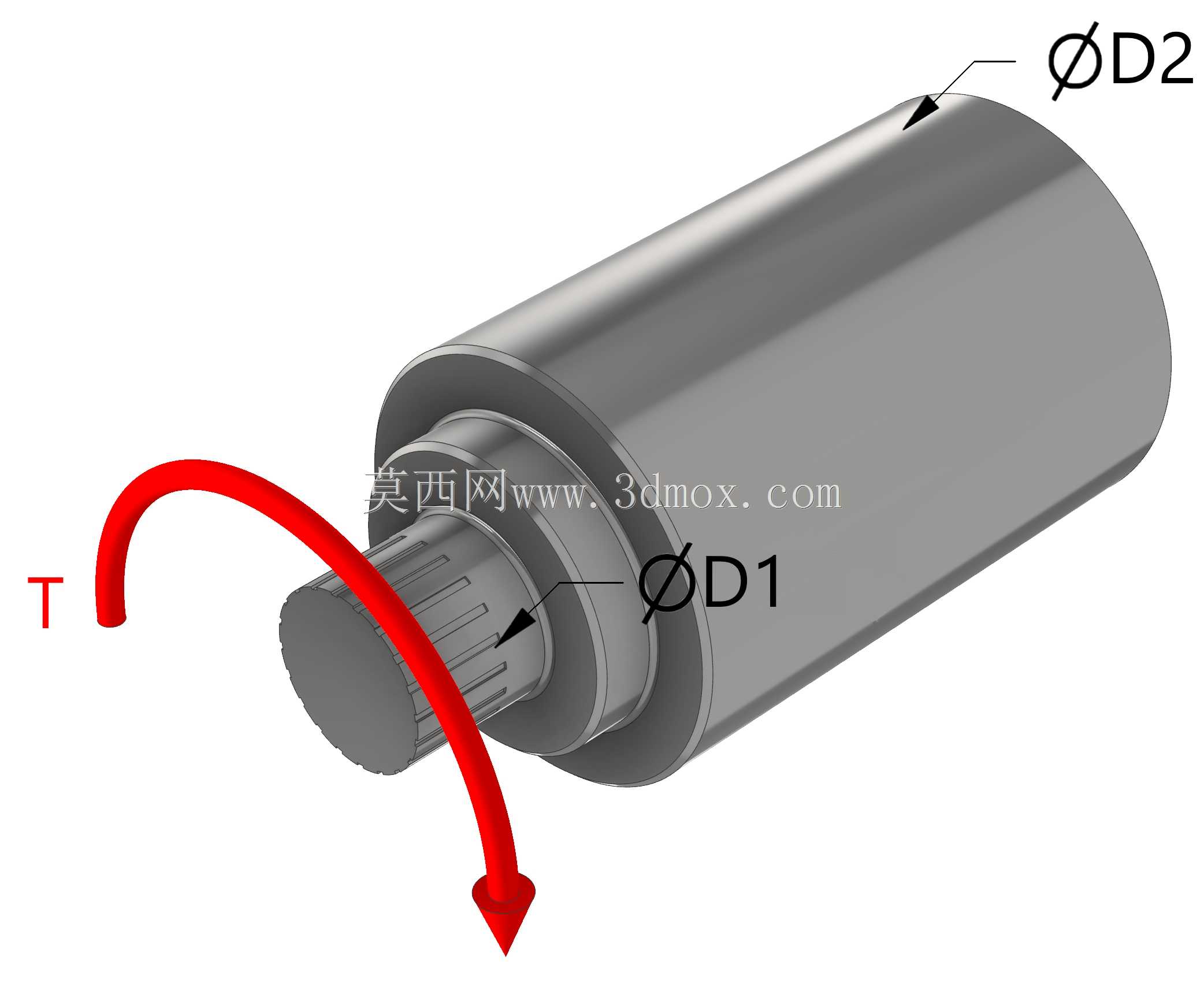

　　传递相同扭矩时的齿面压应力更低，在频繁正反转的传动工况下，能有效降低键齿的压溃、磨损风险，同时花键连接的对中性更好，能保证轴端与配套传动件的同轴度，减少回转过程中的偏载力矩，延长支撑轴承的使用寿命。在安装边界的考量上，构件的主体圆柱外径决定了配套安装座的内孔加工尺寸，设计时需要在圆柱外壁与安装座内壁之间预留合适的密封件安装槽位，通常会在靠近花键端的位置设置轴用挡圈槽或者密封环槽，防止工况中的粉尘、切削液进入构件内部，影响内部元件的正常运作。花键端的有效配合长度需要根据传递的额定扭矩计算，既要保证齿面的接触长度足够分担载荷，也要避免花键过长导致的加工累积误差影响装配精度，花键的大径、小径公差需要按照配合等级选取，

　　通常采用间隙配合保证装配顺畅，同时控制配合间隙在合理范围，避免回转时的冲击噪音。这类构件在实际选型应用时，需要先核算传动链路的峰值扭矩，确认花键的齿面接触强度、齿根弯曲强度满足工况要求，同时要匹配安装空间的轴向长度，确认构件装入安装座后，花键端的伸出长度能与配套的传动轮、联轴器完全啮合，不会出现啮合长度不足导致的传动滑脱问题。主体圆柱的壁厚设计需要兼顾结构强度与轻量化需求，壁厚过薄会导致构件受径向载荷时出现形变，影响回转精度，壁厚过厚则会增加整体重量，提升传动链路的转动惯量，在频繁启停的工况下会增加驱动端的负载损耗。在细节设计上，花键端的导入部位会做小角度的倒角处理，方便装配时快速对中，避免齿端磕碰损伤；

　　圆柱主体的端面会设置均匀分布的螺纹孔，用于安装端盖或者外接连接件，螺纹孔的位置度需要严格控制，保证端盖安装后与主体的同轴度，避免端盖与内部元件出现干涉。这类构件的加工流程通常是先下料做粗车，预留足够的精加工余量，之后进行调质处理获得合适的芯部韧性，再精车外圆与端面，保证各圆柱面的同轴度、端面与轴线的垂直度，最后采用滚齿工艺加工外花键，加工完成后需要做齿形检测、动平衡校正，确保回转时的振动量在允许范围内。在实际设备维护中，这类构件的常见失效形式包括花键齿面磨损、圆柱外壁支撑面拉伤、密封部位泄漏，设计时可以在花键齿面做表面淬火处理提升硬度，支撑面采用磨削加工降低表面粗糙度，密封槽的尺寸公差按照密封件的安装要求严格控制，能有效提升构件的整体使用寿命。
