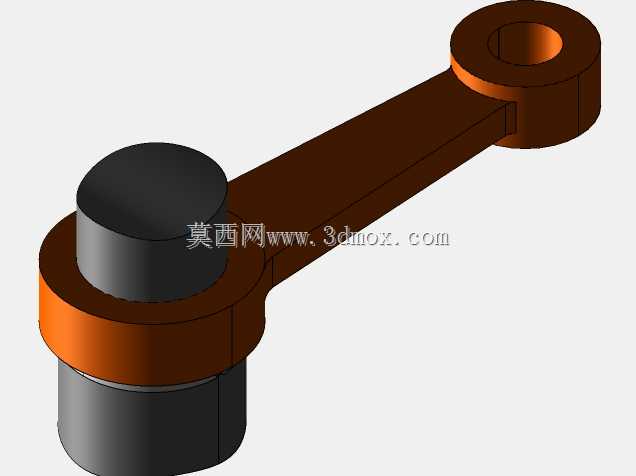

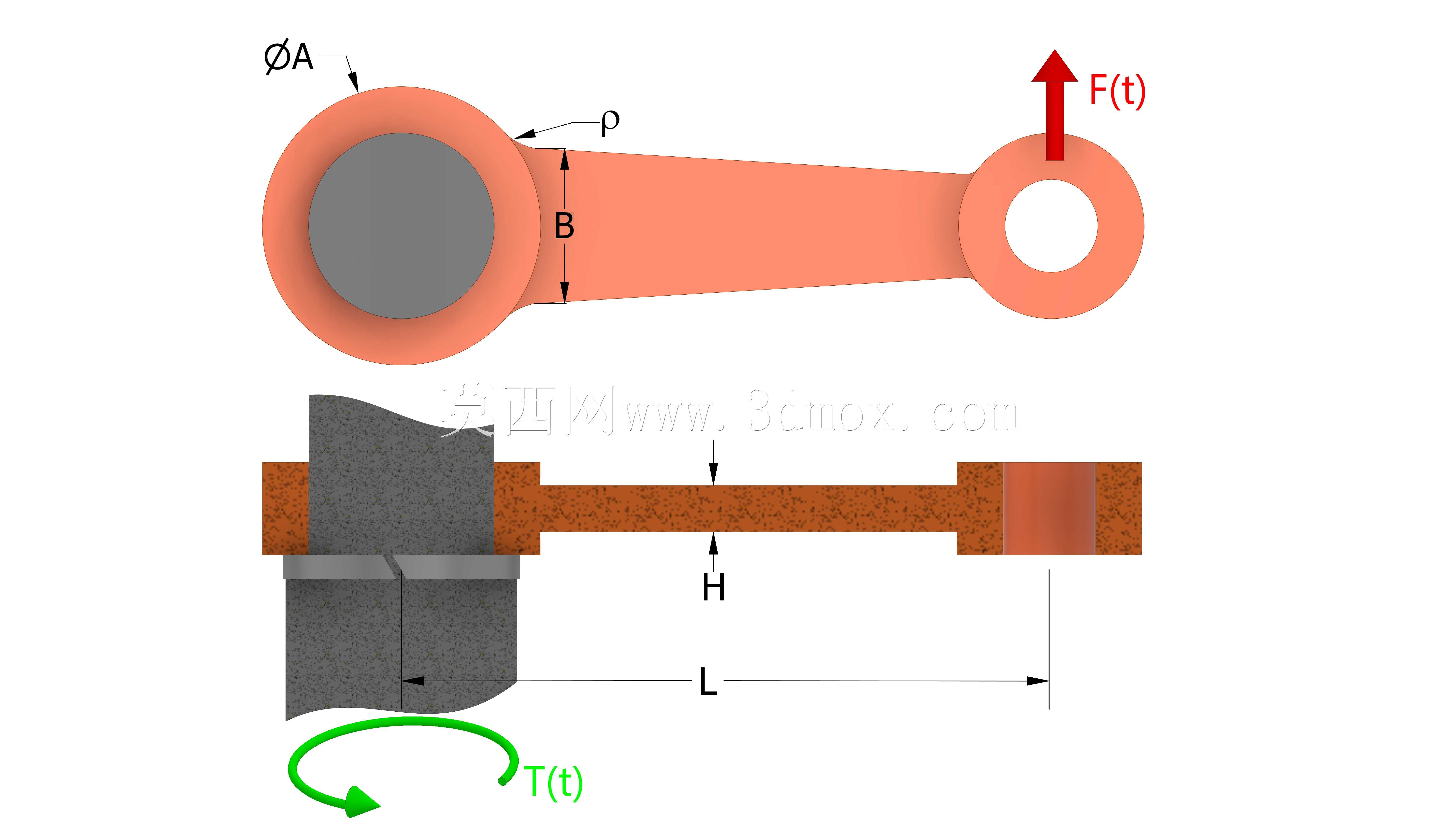

连杆铰接配合结构三维数模

　　该结构属于典型的平面运动铰接连杆组件，核心应用场景覆盖往复式动力传递、机构运动轨迹转换等通用机械传动环节，常见于小型动力设备的执行端、工装夹具的联动机构、教学演示用运动学实验台架中，承担将旋转运动与直线往复运动相互转换的连接功能。从实际使用工况来看，这类连杆铰接结构需要承受周期性的交变拉压载荷，铰接位置的配合精度直接决定整套机构的运动平顺性与运行寿命，若铰接间隙过大，会在往复运动过程中产生明显的冲击噪音，长期运行还会加剧配合面的磨损，导致机构运动轨迹出现偏差，最终影响终端执行部件的动作精度。

　　设计过程中首先明确了两端铰接孔的中心距作为核心安装边界，这个尺寸直接决定整套机构的运动行程范围，建模时优先锁定两孔轴线的平行度公差，避免装配后出现运动卡滞的问题。杆身部分采用等截面矩形结构过渡，在保证整体抗弯、抗扭刚度的前提下尽可能减少冗余材料，降低运动部件的整体惯量，对于高速往复运动的场景，更低的运动惯量能够有效减少启停阶段的冲击载荷，提升机构运行的稳定性。两端的铰接环采用加厚结构设计，环的内壁与配套销轴的配合选用间隙配合等级，既保证销轴能够顺利装配，又将径向间隙控制在合理范围内，避免运动过程中出现过大的窜动量。

　　从安装适配角度来看，该结构两端的铰接孔分别对应不同的连接部件，一端可与旋转输出的曲柄部件配合，另一端可与做直线往复运动的滑块或者推拉杆部件配合，铰接位置预留了标准的润滑脂存储间隙，日常维护时可直接通过销轴端部的注油孔加注润滑脂，减少配合面的干摩擦磨损。杆身与两端铰接环的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，在交变载荷作用下，圆弧过渡能够有效分散应力峰值，降低连接位置出现疲劳断裂的风险。

　　建模过程中完整还原了铰接配合的装配关系，将销轴、衬套、连杆本体的配合层级做了清晰区分，可直接用于运动学仿真分析，模拟不同转速、不同载荷下的机构运动状态，验证运动过程中是否存在干涉问题，也可直接导出工程图用于生产加工，尺寸标注逻辑完全符合机械加工的工艺要求，铰接孔的内孔粗糙度、端面垂直度等关键形位公差都在建模时做了对应预留，加工时可直接按照数模提取尺寸参数，不需要额外做结构调整。这类连杆结构没有复杂的异形曲面，整体加工工艺性较好，普通车削、铣削设备即可完成全部加工工序，适合小批量定制生产或者教学实验场景的快速打样，铰接位置可根据实际载荷需求选配不同材质的衬套，载荷较小时可选用铜基自润滑衬套，载荷较大时可选用滚针轴承配合，适配不同的工况使用需求。
