机床传动用花键阶梯轴结构设计

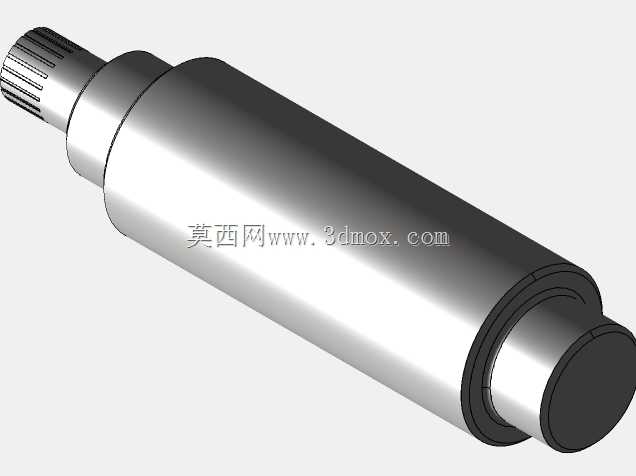

　　该轴类零件为机床进给传动系统中的核心传动构件，主要应用于普通车床主轴箱、进给箱的动力传递链路中，承担扭矩传输、运动换向的核心作用，可适配CA6140系列卧式车床的溜板箱传动单元，也可迁移用于同类通用金属切削机床的进给传动工位。从结构设计逻辑来看，该轴采用多阶梯变径设计，各轴段直径差严格遵循轴类零件的应力分散原则，相邻轴段的过渡圆角取值匹配对应轴径的5%，避免应力集中导致的轴段疲劳断裂，适配深沟球轴承、滑动轴套的安装定位需求，轴肩高度严格控制在轴承内圈定位高度的标准范围内，既保证轴承安装的轴向定位精度，也不会出现轴承拆卸困难的问题。轴的左端采用矩形花键结构，花键的齿形公差、定心方式采用大径定心，适配滑移齿轮的轴向滑动需求，

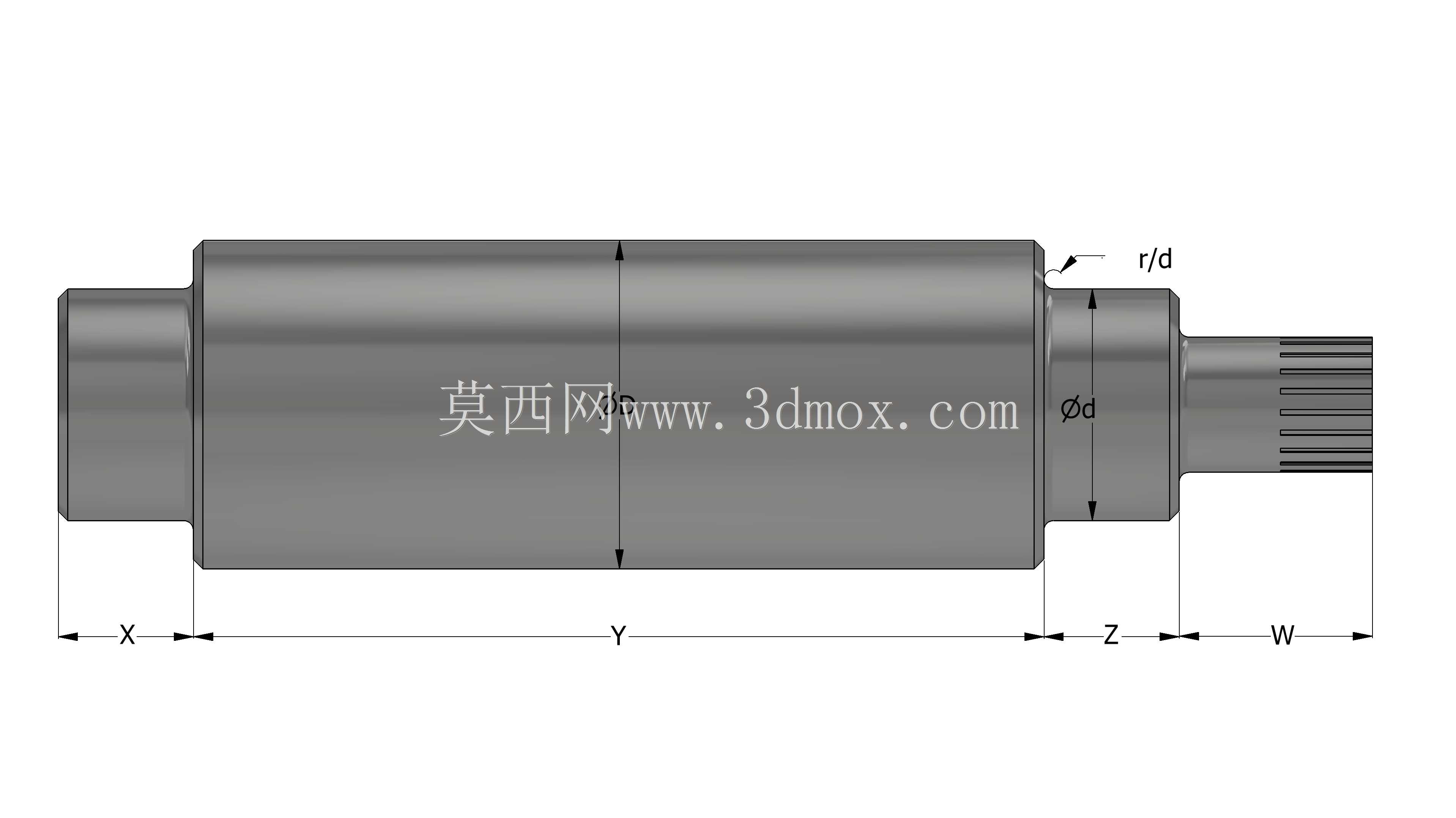

　　花键齿侧的配合间隙选取适中，既保证齿轮滑动时的顺畅度，也能在传递额定扭矩时不会出现齿侧冲击，花键末端设计有退刀槽，满足滚齿加工时的工艺退刀需求，退刀槽的宽度、深度参数匹配标准滚刀的加工行程，避免加工过程中出现撞刀、齿根加工不完整的问题。从安装边界来看，该轴的最大外圆直径为轴身主体段，是整根轴的主要刚度承载段，表面粗糙度要求达到Ra1.6，满足高速旋转时的圆跳动公差要求，轴身的圆柱度公差控制在0.01mm范围内，保证轴旋转时的动平衡精度，避免机床运行时出现传动振动、加工表面振纹的问题。轴的右端为光轴定位段，用于安装末端支撑轴承与传动连接套，轴端设计有倒角，方便装配时轴承、连接件的顺利导入，轴端的中心孔为B型带护锥中心孔，

　　作为轴类零件加工时的定位基准，也可用于后期设备检修时的轴类圆跳动检测基准。在实际设备运行过程中，该轴需要承受齿轮啮合带来的径向载荷与扭矩传递的周向载荷，因此设计时轴的材质选取45号优质碳素结构钢，经调质处理后硬度达到HB220-250，花键齿面经高频淬火处理后硬度达到HRC48-53，既保证轴芯部的韧性，避免冲击载荷下的轴断裂，也保证花键齿面的耐磨性，延长零件的使用寿命。各轴段的长度尺寸严格匹配机床箱体内的安装空间，相邻零件的轴向间隙通过轴套、调整垫圈进行补偿，保证轴上安装的齿轮、轴承、离合元件的轴向位置精度，避免出现齿轮啮合错位、离合器结合不到位的问题。在建模过程中，所有回转面特征均采用旋转特征生成，保证各轴段的同轴度公差，

　　花键特征采用参数化阵列生成，齿形参数完全匹配矩形花键的国家标准，退刀槽、倒角、圆角等工艺特征全部按照机械加工工艺要求进行设计，不存在无法加工的负角度、封闭腔体特征，所有特征的建模顺序遵循实际加工的工序流程，从毛坯棒料的粗车外圆，到精车各阶梯轴段，再到滚齿加工花键、铣削加工键槽、热处理、磨削精加工外圆，建模特征树与加工工序一一对应，方便后续的工程图生成、数控加工编程调用。该轴的安装方式为两端支撑结构，左端花键段穿过箱体壁的密封套，与外部操作机构的滑移拨叉配合，实现轴上齿轮的轴向位置切换，完成不同进给量的传动比切换，右端光轴段通过轴承支撑在箱体壁上，轴端通过平键连接传动齿轮，将动力传递到下一级传动链路，整根轴的轴向窜动量控制在0.02mm以内，保证传动精度的稳定性。
