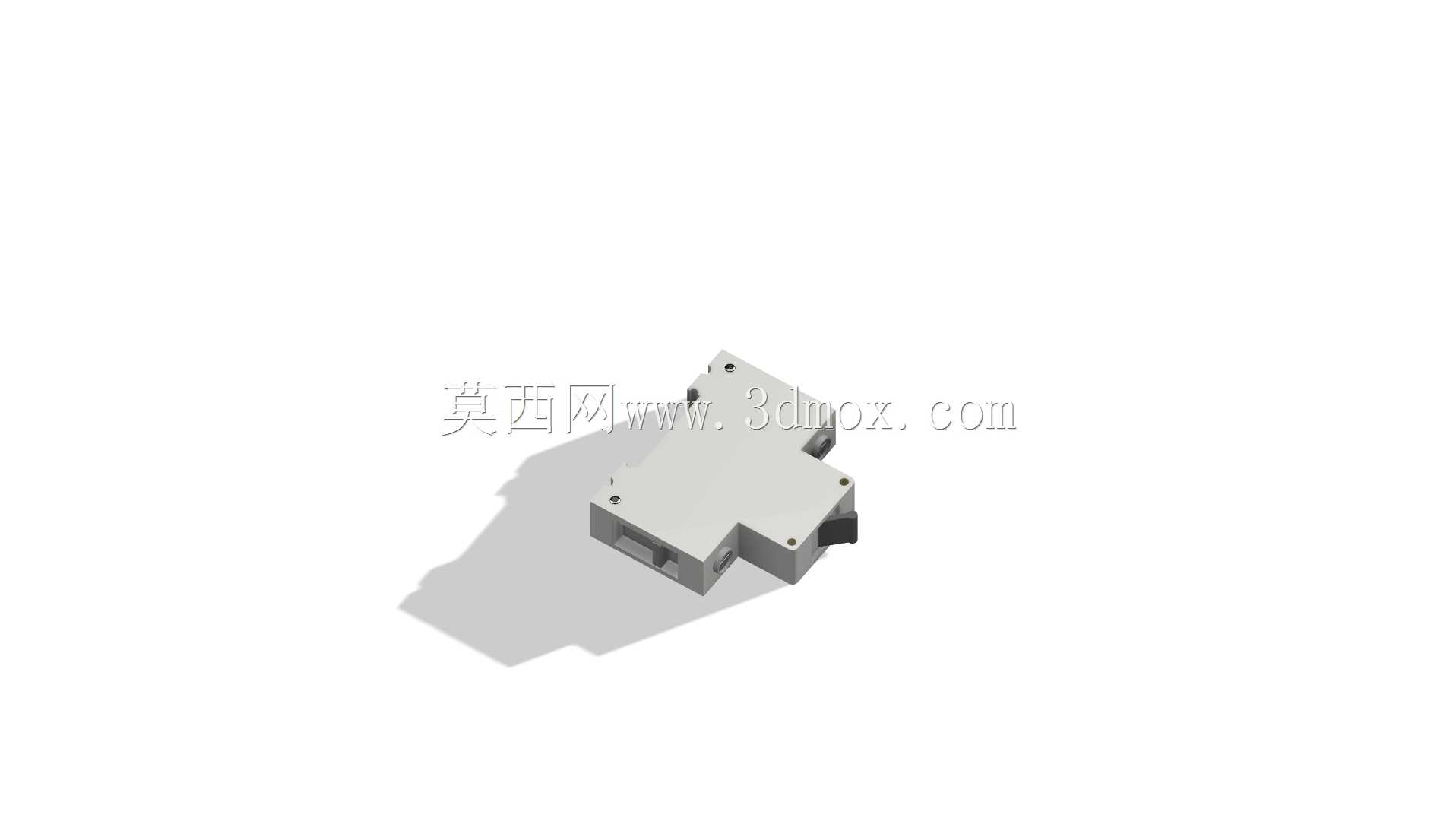

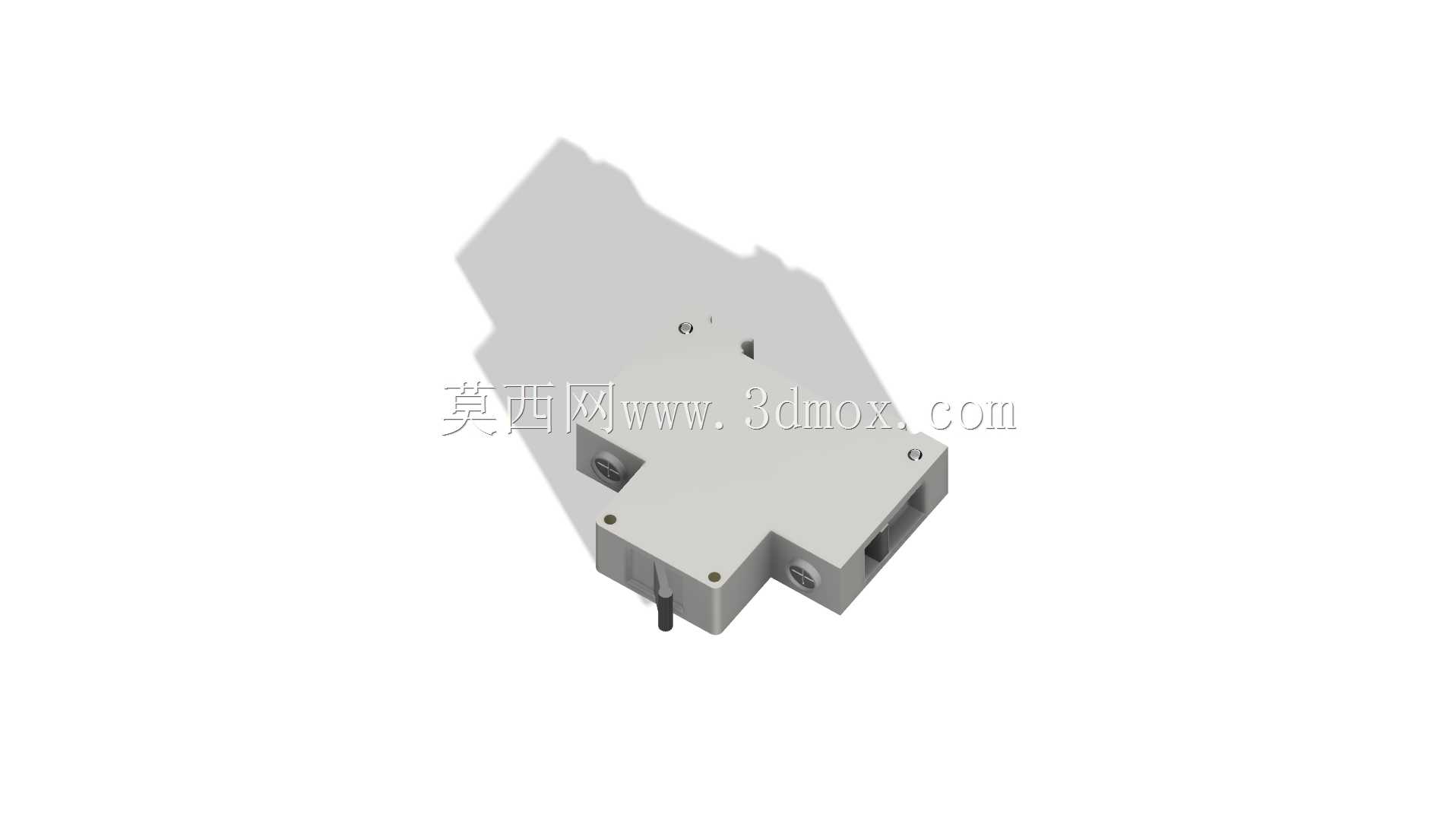

CA6140车床用电路断路器接触器结构

　　在普通车床的电气控制回路设计中，主电路与控制回路的分段保护、负载通断是保障设备运行安全的核心环节，这款适配CA6140车床的接触器式断路器，正是针对机床电气柜内的安装空间、负载特性做了针对性结构优化。从实际应用场景来看，这类器件主要承担车床主电机的启停控制、控制回路的过载与短路保护功能，在车床日常加工过程中，需要频繁承受电机启动时的短时冲击电流，同时在切削过载、线路短路等异常工况下快速分断回路，避免电机绕组烧毁、电气线路起火等故障，是车床电气系统里不可缺少的基础保护与执行器件。

　　从功能特性上看，这款器件整合了接触器的频繁通断能力与断路器的过载短路保护特性，不需要在回路中额外搭配独立熔断器与交流接触器，能够有效压缩电气柜内的安装空间，减少柜内接线节点数量，降低线路接触不良的故障概率。器件的操作机构采用直动式触头结构，触头闭合时的接触压力经过参数匹配，能够在AC380V、额定工作电流范围内稳定承载车床主电机的运行电流，分断时的灭弧腔结构可以快速熄灭分断过程中产生的电弧，避免触头烧蚀，延长器件的实际使用寿命。

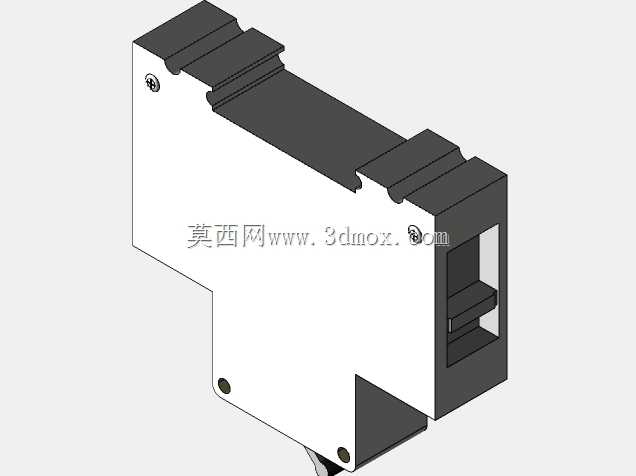

　　在设计思路层面，建模过程中优先还原了器件的实际安装边界与外部接口尺寸：器件主体采用模块化拼接式壳体，底座部分预留了标准35mmDIN导轨安装卡槽，不需要额外打孔固定，能够直接卡装在车床电气柜的标准安装导轨上，适配CA6140车床原有电气柜的导轨安装位，替换原有老旧器件时不需要改动柜内安装结构。接线端子部分采用螺钉压紧式结构，端子的间距、接线空间完全匹配常规多股铜芯导线的压接需求，能够容纳1.5-6平方毫米的导线接入，满足主回路与控制回路的不同线径接线要求。器件侧面预留了辅助触点的扩展接口，可根据实际控制需求加装常开、常闭辅助触点，用于车床控制回路的信号联锁、运行状态反馈等功能，不需要额外占用独立的安装空间。

　　外形尺寸方面，这款器件的整体宽度为单模数标准宽度，高度与深度匹配常规低压电器的安装尺寸，在多器件并排安装时，相邻器件之间不需要预留额外的散热间隙，能够充分利用电气柜内的导轨安装空间。器件的操作手柄突出壳体表面的高度经过优化，既能够保证操作时的受力行程，又不会因为突出过多导致柜内布线干涉，手柄的操作力度经过调校，分合闸操作时的反馈清晰，能够让操作人员明确判断器件的分合状态。壳体表面的散热槽结构沿着器件的长度方向布置，能够在器件承载额定电流时，将内部触头、线圈产生的热量通过壳体表面快速散出，避免长时间运行时内部温度过高导致的器件老化加速。

　　从安装适配性来看，建模时严格还原了器件的安装孔位、导轨卡槽的尺寸公差，确保导入整体电气柜装配模型时，能够与导轨、周边器件、接线端子排等结构完全匹配，不会出现装配干涉。器件的进出线端子位置上下对齐，柜内布线时可以实现垂直走线，减少导线的弯折次数，优化柜内布线工艺，方便后期的设备检修与线路维护。针对车床加工时存在的切削振动、车间粉尘等工况，器件的壳体拼接处做了限位卡扣结构，能够在持续振动环境下保持壳体拼接紧密，避免粉尘进入器件内部导致的触头接触不良、机构卡滞等问题，适配机加工车间的实际使用环境。
