4.2×3.25规格贴片式轻触按键结构

　　在消费电子、工业控制板卡、小型智能终端的PCB布局中，这类小尺寸贴片轻触按键是人机交互回路里最基础也最常用的输入元件，不同于插件式按键需要预留过孔焊接位，SMD封装的按键可以完全适配SMT回流焊工艺，和板上其他贴片元件同步完成焊接，不需要额外安排波峰焊或者手工补焊工序，能有效压缩整板加工的工序时长，也避免插件引脚过孔占用PCB布线层的走线空间，在高密度布板的便携设备里优势尤其明显。

　　从实际使用场景来看，这类按键常被用作设备的功能触发键、复位键、模式切换键，比如蓝牙耳机的配对按键、小型工控模块的参数设置键、便携检测仪器的操作确认键，都能见到同规格按键的身影，它的触发行程短，按压力度适中，不需要太大的操作力就能完成信号触发，同时自带的回弹结构能保证每次按压后按键自动复位，不会出现卡滞导致的信号常通问题。

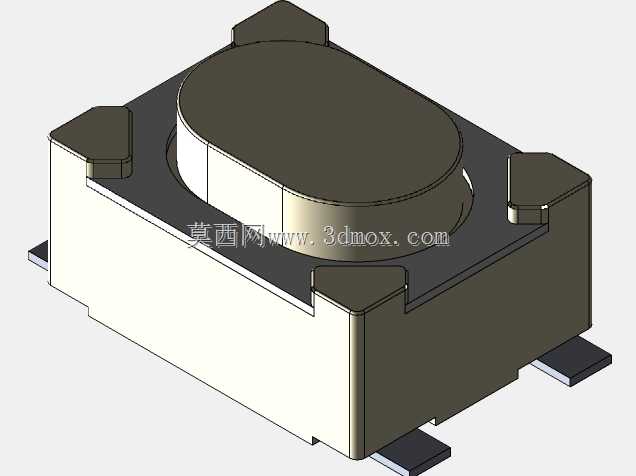

　　设计这款按键的三维结构时，首先要卡准核心的安装边界：本体长宽尺寸控制在4.2×3.25毫米，这个尺寸是行业内通用的同规格轻触按键的标准占位，能直接匹配现有PCB封装库的焊盘位置，不需要重新设计封装，降低选型替换的适配成本。按键底部的四个焊脚分别布置在本体的四个角位，其中两个为固定引脚，两个为导通引脚，直脚的设计让焊脚和PCB焊盘的接触面积更大，焊接后的抗剥离强度更高，能承受日常频繁按压带来的侧向力，不会因为多次按压导致焊脚脱焊。

　　按键的核心结构分为几个部分：底部的耐高温绝缘基座，采用耐回流焊高温的工程塑料材质，能承受260摄氏度左右的回流焊峰值温度，不会在焊接过程中出现基座变形、内部金属弹片移位的问题；中间的导通结构采用圆形金属弹片，按压时弹片变形接触底部的两个导通引脚，实现回路接通，松开后弹片依靠自身弹性回弹，断开回路，这种弹片结构的寿命通常能达到数十万次按压，满足常规消费电子和工业设备的使用寿命要求；顶部的椭圆形按键帽高出基座表面，给操作者提供明确的按压接触位，帽体的弧度设计贴合指尖的按压触感，不会因为边缘棱角导致按压时的不适感，同时帽体和基座之间的间隙控制在合理范围，既能保证按键上下活动的顺畅度，又能避免日常使用中的灰尘、细小杂物进入按键内部，导致弹片接触不良。

　　在建模过程中，需要特别注意几个装配干涉的校验点：首先是按键本体的高度，要匹配PCB安装后和设备外壳之间的间隙，保证外壳上的按键开孔能刚好对准按键帽，既不会因为按键过高导致外壳装配后按键被持续压住出现常触发，也不会因为按键过低导致用户按压外壳按键时触不到内部开关，出现操作失灵；其次是四个焊脚的伸出长度和位置，要和标准封装的焊盘位置完全对齐，焊脚的厚度要适配钢网的锡膏印刷厚度，保证焊接时锡量合适，不会出现连锡或者虚焊的问题；另外要考虑按键按压过程中的行程空间，按键下压的行程通常在0.2到0.3毫米之间，建模时要预留出足够的下压活动空间，避免下方的PCB布线或者元件顶住按键基座，导致按键按不动。

　　从结构可靠性角度出发，四个角的固定焊脚除了实现电气连接之外，更重要的作用是将按键本体牢牢固定在PCB上，当用户从斜向按压按键时，固定焊脚能分散侧向的受力，避免导通引脚受到额外的应力导致断裂。基座的侧壁厚度经过优化，既不会因为壁厚太薄导致注塑成型时出现填充不足、强度不够的问题，也不会因为壁厚太厚占用过多的PCB板面空间，影响周边元件的布局。顶部按键帽和基座的配合采用限位结构，按键帽下压到最大行程时会被基座的限位台阶挡住，避免按压力度过大导致内部弹片过度变形，出现弹片失效无法回弹的问题。

　　对于PCB设计人员来说，选用这类标准化尺寸的贴片按键，不需要额外开模定制，直接从通用料件里选型就能满足需求，能大幅缩短产品的开发周期，同时标准化的尺寸也意味着后续生产时的料件替换性更强，不会因为单一供应商的供货问题导致生产停滞。在三维建模时还原按键的真实外形和安装尺寸，能在结构设计阶段就完成装配干涉检查，提前发现外壳开孔位置不对、安装高度不匹配、周边元件和按键冲突等问题，避免等到打样阶段才发现问题，浪费打样成本和开发时间。

　　这类小尺寸贴片按键虽然结构简单，但是作为人机交互的最前端元件，它的尺寸精度、结构可靠性直接影响整个设备的操作体验，建模时每一个倒角、每一个尺寸公差都要和实际量产的零件保持一致，才能保证后续结构设计的准确性，比如按键帽边缘的倒角大小，会影响外壳开孔的最小尺寸，倒角太小的话外壳开孔需要留更大的间隙才能避免装配时刮蹭，倒角太大又会导致按键帽和外壳之间的缝隙过大，影响外观和防尘效果。焊脚的折弯角度也要准确还原，直脚结构的焊脚是平贴在PCB焊盘上的，如果建模时焊脚角度不对，就会导致生成的钢网开孔位置出现偏差，影响焊接质量。
