角撑板注塑成型模具分模结构设计

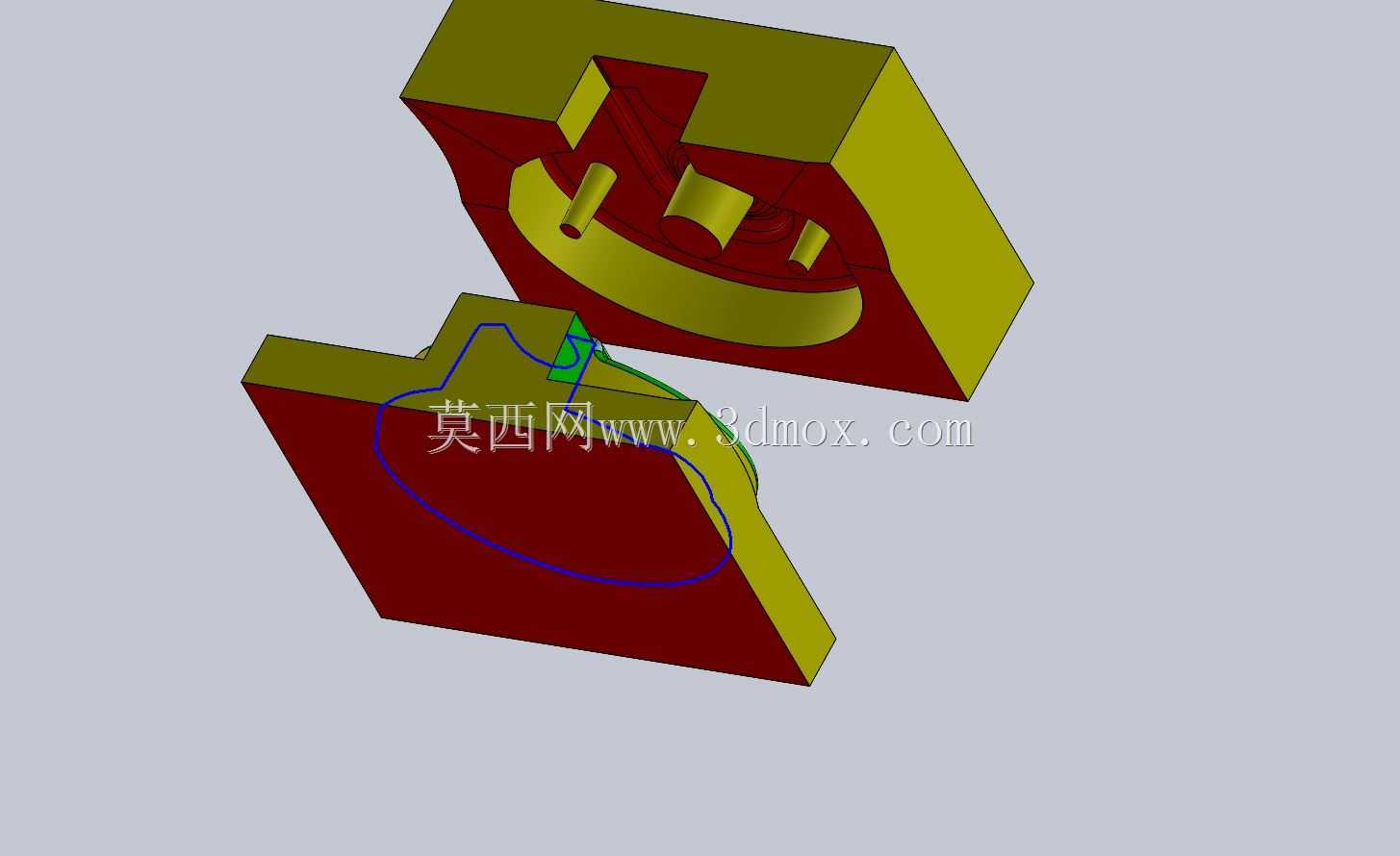

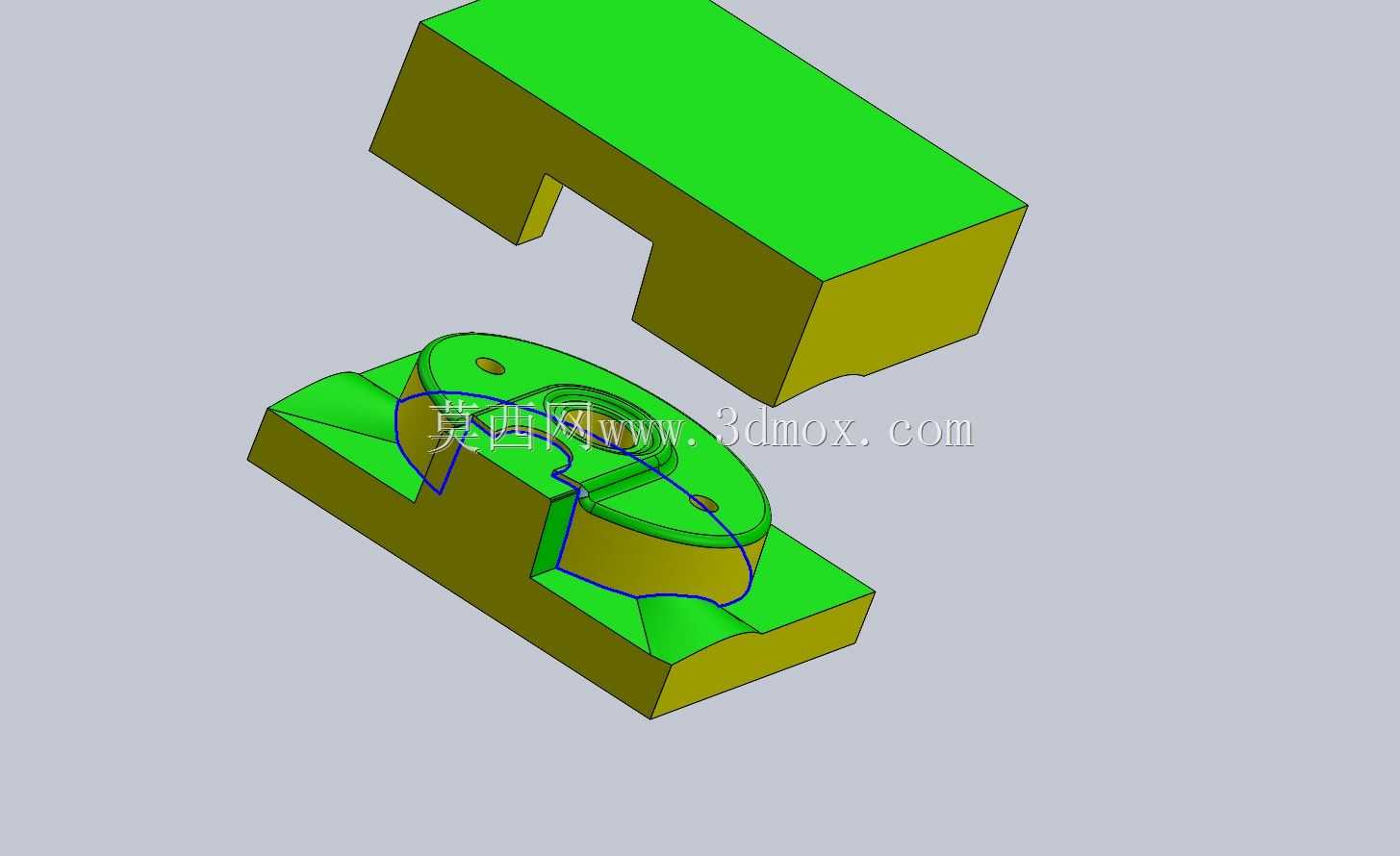

　　这套角撑板成型模具的三维结构，是针对小型结构支撑件批量注塑生产场景开发的，日常在机床护罩安装、小型设备机架拼接、钣金组件辅助加固的工位上，角撑板作为分散应力的连接零件需求量极大，传统单腔模具生产效率低、飞边修整工作量大，这套分模结构正是围绕量产场景的实际痛点做的针对性设计。从结构拆分来看，模具采用上下模对合的分型方案，分型面完全贴合角撑板的外侧轮廓走向，避开了零件上的弧形加强筋位置，不会在受力核心区域留下合模缝痕迹，能有效降低后续去毛刺的工时消耗。型腔部分做了整体式镶件设计，对应角撑板外侧的直面与弧面过渡区域，加工时直接采用高速铣一次成型，减少了拼接镶件带来的接缝溢料问题；型芯侧则对应角撑板的内侧安装面，预留了安装孔对应的小型芯柱，

　　芯柱和主体型芯采用H7/m6的过渡配合，长期生产出现磨损后可以单独更换芯柱，不需要整体报废型芯，能大幅降低模具维护成本。设计过程中优先考虑了安装边界的适配性，模架选用标准龙记模架规格，上下模的合模导向采用四个角布置的导柱导套结构，导柱伸出分型面的长度比最高的成型凸起长15mm，合模时能提前导向定位，避免型芯型腔发生撞模损伤。浇注系统的流道开设在分型面的侧方位置，采用侧浇口进料，浇口位置选在角撑板的非安装直面边缘，成型后浇口残留的痕迹不会影响零件的安装贴合度，也方便后续人工修剪浇口。冷却水道的布置沿着型腔和型芯的成型面环绕排布，水道距离成型面的距离保持在12-15mm区间，相邻水道的间距控制在3倍水道直径，能保证成型过程中模温均匀，

　　减少角撑板因为冷却不均产生的翘曲变形，尤其是零件上的弧形弯折区域，特意加密了水道排布，避免该区域因为冷却速度慢导致的收缩凹陷问题。顶出结构采用顶杆顶出方案，顶杆的布置位置选在角撑板的边缘厚壁区域，避开了薄壁加强筋位置，防止顶出时零件出现顶白、顶穿的缺陷，同时顶杆的端面和型芯表面保持齐平，不会在零件表面留下过高的顶杆痕迹。整套结构在设计时也考虑了和常用注塑机的适配性，模架的长宽尺寸、定位圈直径、浇口套球面半径都匹配120吨级卧式注塑机的安装参数，不需要额外做改装就能直接上机生产，针对角撑板常用的PP、ABS等通用塑料材质，成型面的抛光粗糙度达到Ra0.8，既能保证零件表面的光洁度，也能减少脱模时的摩擦阻力，避免零件粘模。
