多面数字标识CNC加工棱台工件

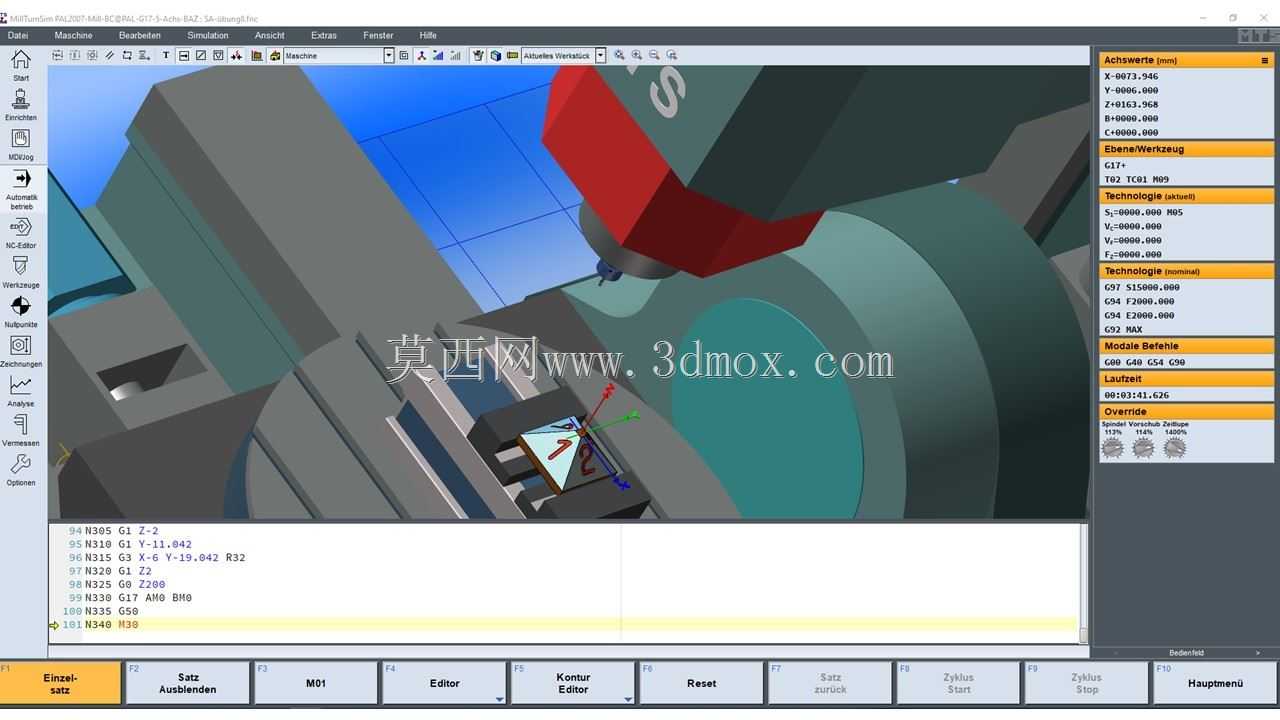

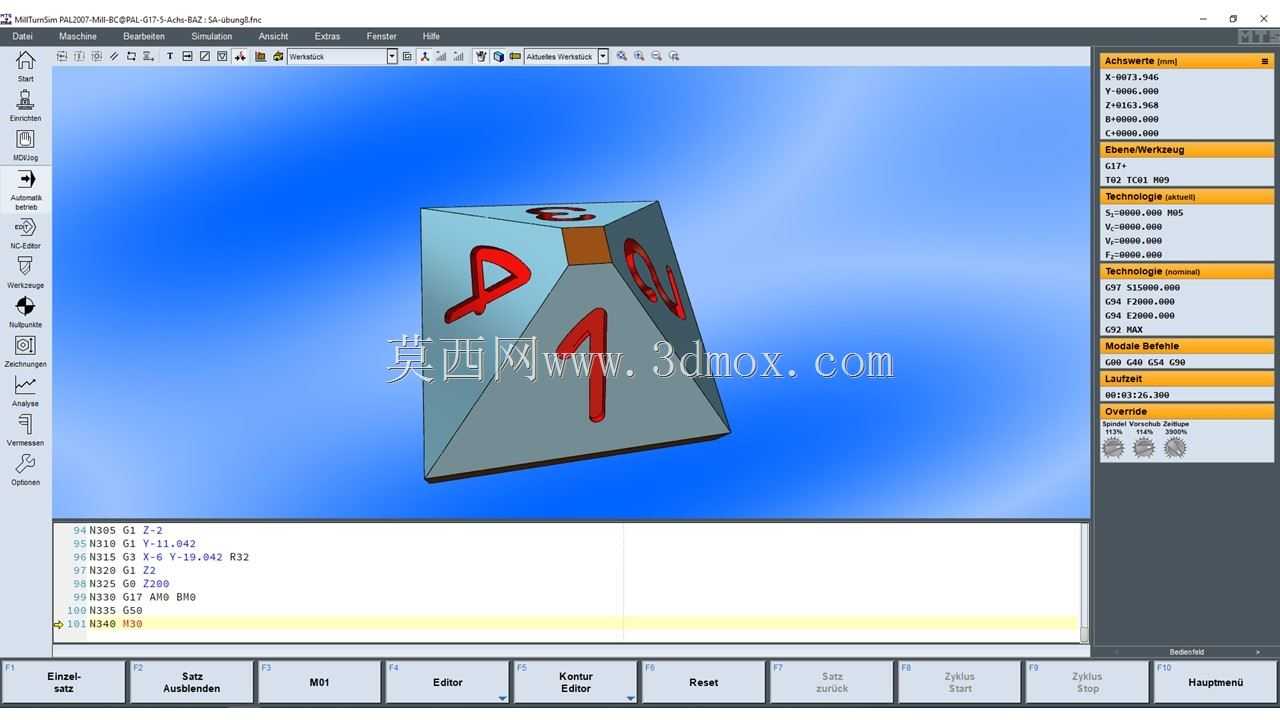

　　这款棱台结构的机加工工件，主要面向CNC多面加工的教学演示、工艺验证场景使用，在小型数控铣床的操作实训、多轴加工路径调试环节中，这类带多面特征的工件可以直观验证四轴、五轴设备的联动加工精度，也能用来校验后处理程序的坐标转换逻辑是否存在偏差。工件采用截顶棱锥的整体构型，六个斜面分别预留了字符加工区域，每个面的字符加工深度统一控制在0.2mm，既保证字符标识的辨识度，又不会破坏工件整体的结构刚性，在实训场景中，学员可以通过完成不同面的字符铣削，快速掌握多面加工的坐标系设定、刀具长度补偿调整、旋转轴定位精度校验等核心操作技能。从设计逻辑来看，整个工件的基准面设置在底部的安装平面，底部预留了两个M6的螺纹安装孔，

　　孔位间距按照通用台钳的夹持基准、小型工装平台的T型槽间距做了匹配，安装时不需要额外制作专用夹具，直接通过标准螺栓就能固定在机床工作台或者实训台架上，安装边界控制在80mm×80mm的方形区域内，总高度控制在65mm，不会超出台钳的最大夹持行程，也适配小型桌面级CNC设备的Z轴加工行程范围。工件的棱边全部做了C0.5的倒角处理，避免加工完成后锐边划伤操作人员，同时也能减少加工过程中棱边位置的崩边缺陷，每个字符加工面的平面度公差控制在0.02mm以内，保证字符铣削时的吃刀量均匀，不会出现深浅不一的加工痕迹。在实际生产验证场景中，这类工件也可以作为多轴设备的精度校验件，通过检测不同面上字符的位置度、加工深度一致性，

　　就能快速判断设备的旋转轴定位精度、直线轴的重复定位精度是否符合加工要求，相比传统的方形校验块，多面棱台的结构可以一次性覆盖多个加工角度的精度检测，不需要多次装夹调整，能大幅缩短设备精度校验的辅助时间。设计过程中特意将每个字符的笔画宽度设置为1mm，匹配直径1mm的立铣刀加工参数，加工时不需要频繁换刀，单工序就能完成所有字符的铣削加工，降低实训场景中的操作复杂度，也减少刀具损耗带来的成本支出。工件的侧壁倾斜角度统一设置为45度，这个角度刚好匹配多数小型CNC设备的主轴摆角范围，不需要机床做超大角度的摆动就能完成所有面的加工，避免出现主轴干涉、加工盲区的问题，同时45度的倾斜面也方便操作人员从不同角度观察加工状态，

　　实时判断走刀路径是否正确，及时发现程序错误避免撞机事故。在工艺排布上，工件的粗加工、精加工工序可以在一次装夹中完成，粗加工采用分层铣削的方式去除多余余量，每刀吃刀深度设置为0.5mm，精加工预留0.1mm的余量，最后采用顺铣的方式完成表面光整和字符加工，加工完成后的表面粗糙度可以达到Ra1.6，满足实训展示和精度校验的外观要求。这类工件除了教学实训场景外，也可以作为小型工位的标识件使用，在多工位的自动化生产线中，将不同编号的棱台工件安装在对应工位旁，配合视觉检测系统就能快速识别工位编号，实现工件流转的自动定位，相比平面标识牌，多面棱台的结构可以让视觉传感器从多个角度识别到编号信息，不需要严格调整传感器的安装角度，降低视觉系统的调试难度。
