1928年款老式卧式蒸汽发动机结构模型

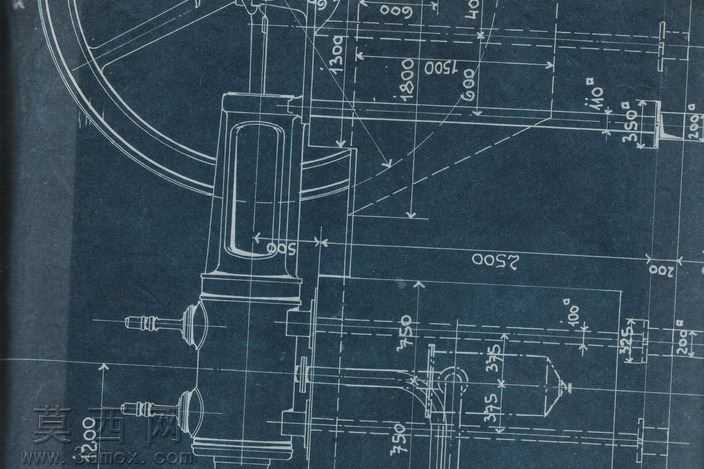

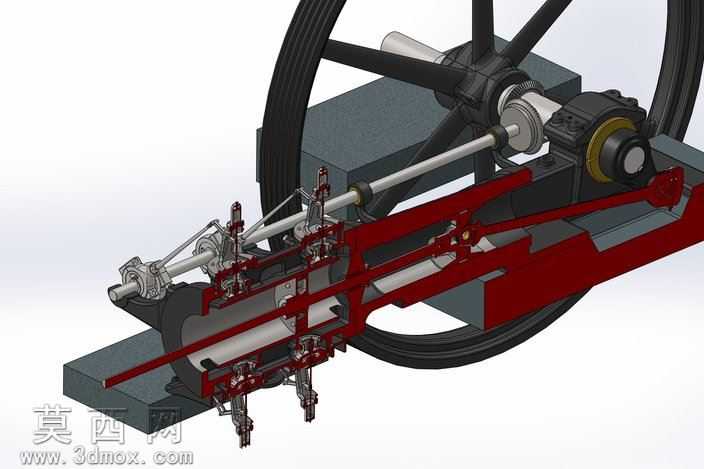

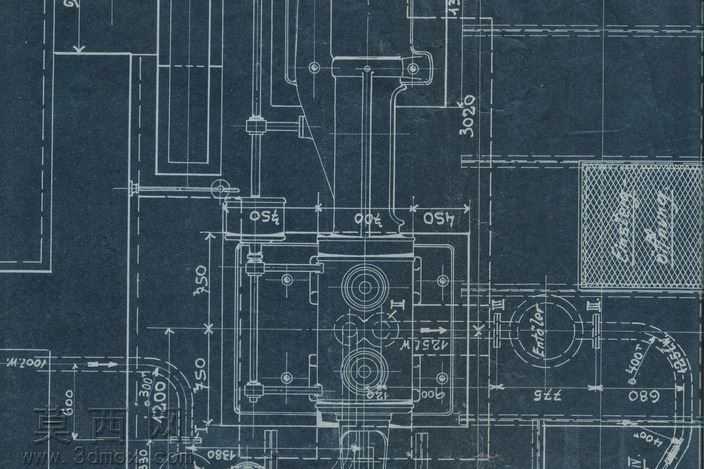

本模型为1928年织物安装公司所用老式蒸汽机的三维复刻作品，建模阶段以留存的老式蒸汽机实物结构为参考，在三维软件中按照真实机械比例完成各部件的参数化搭建，先完成核心气缸主体的轮廓绘制，通过拉伸、切除、倒角等基础特征命令构建气缸的腔体、安装基座、阀件接口等基础结构，再逐一搭建配气阀组件、活塞杆、十字头滑块、传动连杆、大尺寸飞轮等配套部件，每一处连接结构都严格还原老式蒸汽机的装配逻辑，比如气缸端盖的螺栓排布、连杆与十字头的铰接结构、飞轮与曲轴的配合位置都经过反复核对，确保各部件之间不存在干涉问题，可完整呈现蒸汽机的运动传递路径。材质与渲染阶段，针对不同部件的真实材质属性做了区分设置：气缸主体、飞轮、连杆等金属承重部件采用铸铁材质，调整粗糙度参数还原老式铸铁件哑光、带有细微铸造纹理的质感；阀件顶部的调节旋钮、铰接位置的销轴采用精加工钢材材质，添加轻微的金属反光效果模拟机加工表面的质感；安装基座的支撑垫块采用石材材质，调整漫反射参数模拟石材的哑光颗粒感；渲染时采用柔和的侧方打光方案，既清晰呈现气缸侧面的开槽结构、连杆的传动连接细节，也通过柔和的阴影突出各部件的层次关系，让整体视觉效果贴近老式工业设备的厚重质感。设计思路上，模型优先还原蒸汽机的核心功能结构，重点呈现蒸汽进入气缸推动活塞往复运动，再通过十字头、连杆将直线运动转化为飞轮旋转运动的完整传动逻辑，气缸侧面预留的观察开槽可直观看到内部活塞与活塞杆的配合状态，配气阀的联动杆结构也完整还原，能够清晰展示老式蒸汽机的配气控制逻辑，虽当前版本为阶段性完成状态，但核心的动力传递结构、外部安装结构都已完整呈现，可用于老式动力机械的结构展示、原理教学场景，帮助观者直观理解早期蒸汽动力设备的机械构造与运行逻辑，感受早期工业设备的设计特点与机械美感。
