16气门DOHC发动机缸盖总成拆解结构

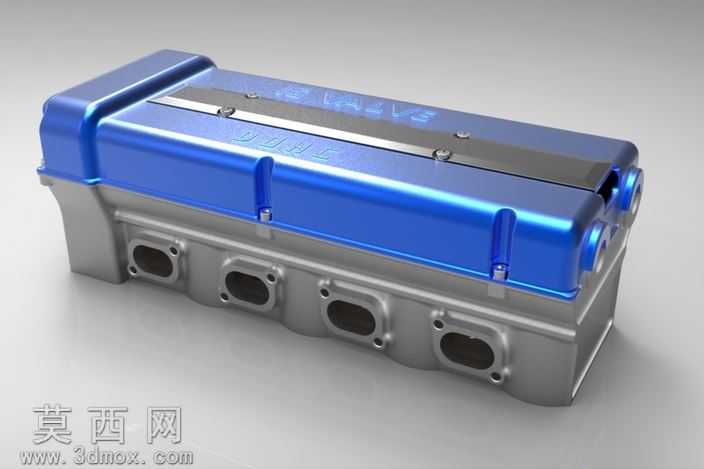

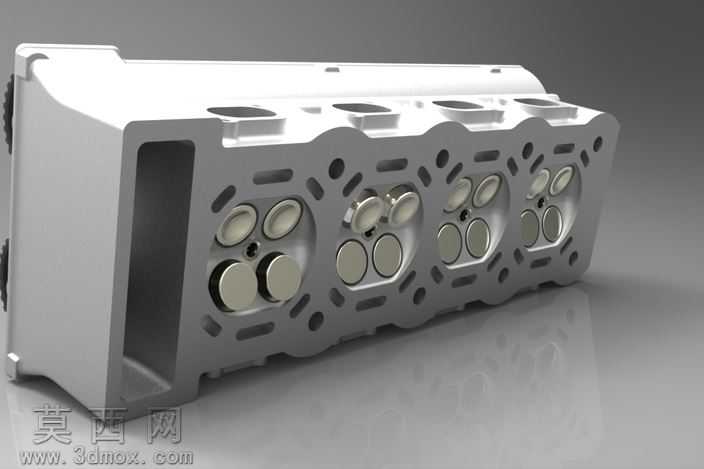

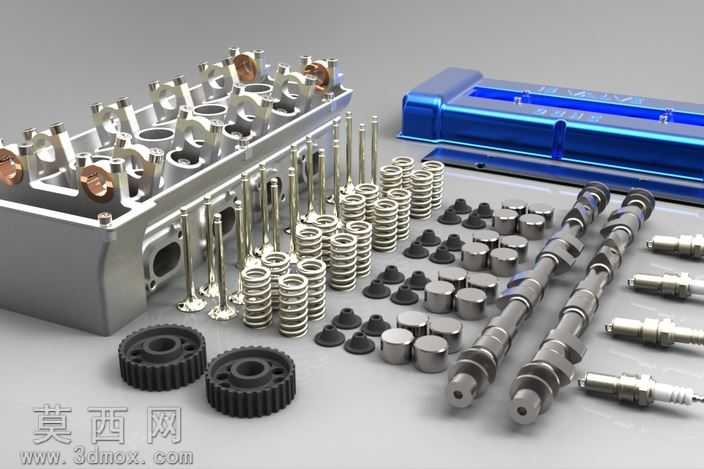

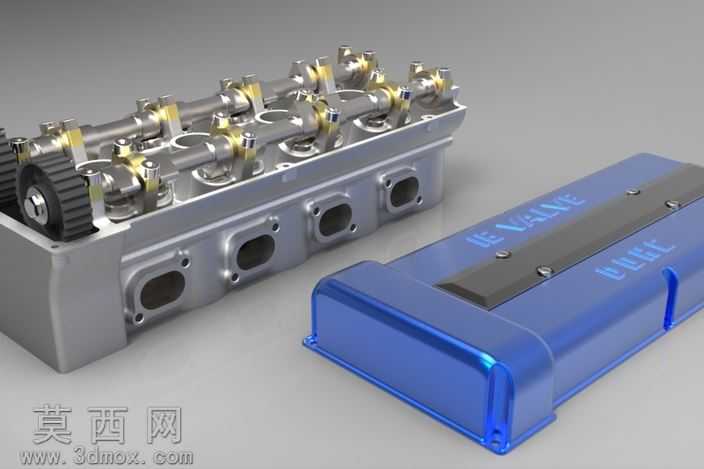

本作品为16气门双顶置凸轮轴发动机缸盖总成的高精度三维建模成果，完整还原了该类发动机上部配气机构的全部核心零部件与装配关系。建模阶段以量产民用小排量自然吸气发动机的缸盖实体为参考基准，先通过特征测绘获取缸盖本体的燃烧室轮廓、气门导管安装位、凸轮轴轴承座定位尺寸、冷却水道与润滑油道的走向参数，采用自顶向下的装配设计思路，先搭建缸盖本体的基础实体特征，通过拉伸、切除、拔模、阵列等操作完成进排气道、气门座圈沉孔、螺栓过孔等细节结构，保证各安装位的形位公差符合实际机加工要求。针对配气机构的各子零件，分别完成独立建模：进排气门采用回转特征加头部锥面密封结构建模，还原气门杆部与头部的过渡圆角；气门弹簧采用螺旋扫描特征生成，还原弹簧的有效圈数、端部并圈磨平的结构细节；双顶置凸轮轴分别对应进排气侧，通过样条曲线拟合凸轮型线，还原凸轮的升程轮廓与轴颈、正时齿轮安装位的结构；同步完成液压挺柱、气门油封、凸轮轴轴承盖、正时传动齿轮、火花塞、气门室盖等附属零件的建模，所有零件间的装配间隙、配合关系均参照实际发动机的装配公差设定，保证虚拟装配时无干涉错位。材质与渲染阶段，针对不同零件的实际材质赋予对应材质属性：缸盖本体采用铸铝材质，调整粗糙度与金属反射参数还原铸造铝合金的哑光金属质感；气门、凸轮轴、挺柱等钢制零件采用调质钢材质，添加轻微的表面氧化质感区分不同热处理状态；气门弹簧采用弹簧钢材质，还原金属表面的镀锌钝化质感；正时齿轮采用工程塑料加玻纤的材质参数，还原非金属零件的哑光质感；蓝色气门室盖采用烤漆塑料材质，添加轻微的清漆层反射效果模拟原厂装饰罩的漆面质感。渲染时采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，清晰呈现各零件的结构轮廓与材质差异，将所有零件按拆解顺序排布在缸盖本体旁，直观展示各组件的装配位置与从属关系，完整呈现DOHC16气门发动机配气机构的组成逻辑，可用于发动机结构教学、装配工艺演示等场景。
