Torsen托森差速器三维结构模型

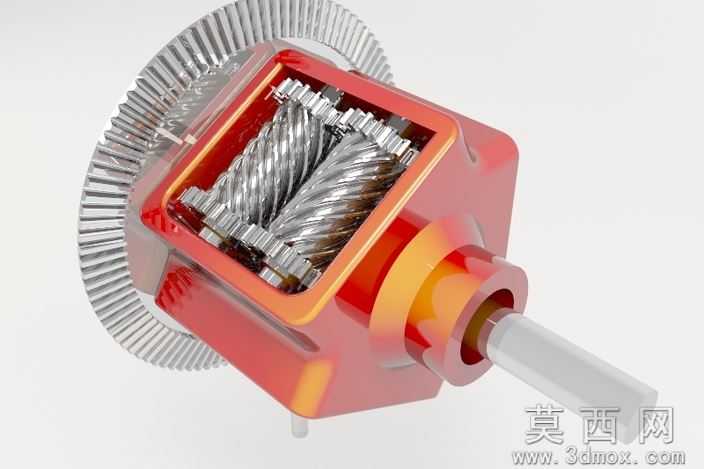

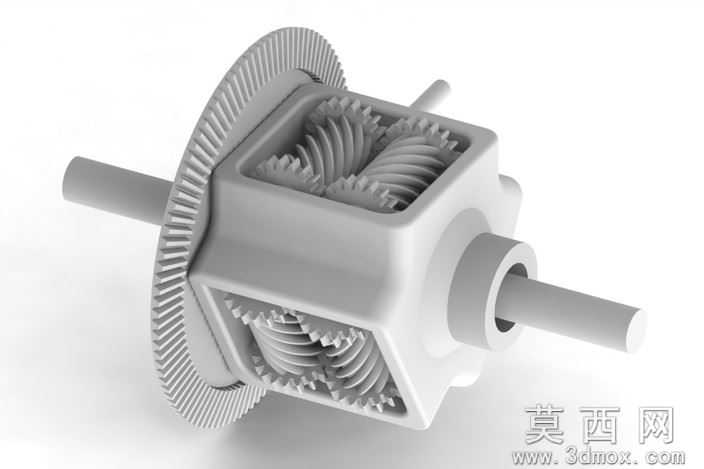

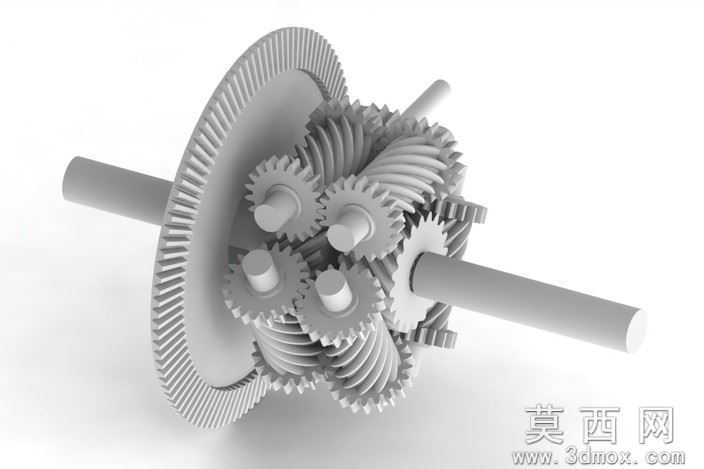

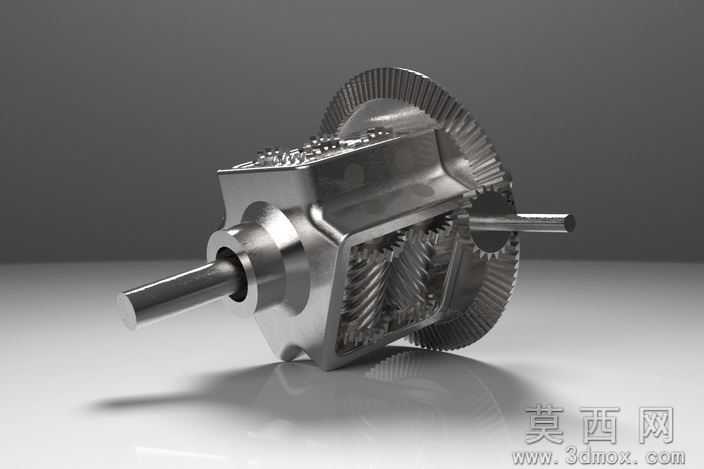

本模型为Torsen托森差速器的完整三维结构模型，建模过程严格遵循托森差速器的真实机械结构逻辑，首先以差速器壳体为基础基准，依次完成主减速从动锥齿轮、左右输出半轴、蜗轮蜗杆啮合副、十字行星齿轮轴等核心部件的参数化建模，每一个部件的尺寸比例均参考民用车辆差速器的通用设计规范设定，确保各部件装配间隙符合机械设计公差要求，避免出现干涉错位问题。参数设计层面，模型精准还原托森差速器的核心自锁特性参数，对蜗轮蜗杆的导程角、啮合齿面的接触比、齿轮模数、齿顶高系数等关键参数进行了匹配设定，能够直观体现扭矩分配时的锁止触发逻辑，清晰展示当左右轮出现转速差时，蜗轮蜗杆副通过不可逆传动特性实现扭矩自动偏置的工作过程，可直观呈现其区别于普通开放式差速器的扭矩敏感锁止原理。渲染材质方面，模型对不同部件匹配了对应的工业材质表现，差速器壳体采用哑光铸铝材质，齿轮传动部件采用调质合金钢材质并添加细微的机加工纹理，输出半轴采用表面淬火钢材材质，主减速锥齿轮添加齿面高频淬火的质感区分，整体渲染效果清晰区分不同功能部件，结构层次分明，可清晰观察内部啮合结构的布局。结构原理层面，模型完整呈现托森差速器的核心传动逻辑，即利用蜗轮蜗杆传动的不可逆特性，在正常直线行驶时蜗轮蜗杆副无相对转动，动力通过差速器壳体均匀传递至左右半轴；当单侧车轮出现打滑趋势产生转速差时，蜗轮与蜗杆之间产生相对转动，通过啮合摩擦力矩将更多扭矩传递至附着条件更好的车轮，实现自动限滑功能，无需额外电子控制系统介入即可完成扭矩动态分配，模型可通过剖切视角清晰展示内部蜗轮、蜗杆、行星齿轮的啮合传动路径。软件兼容层面，模型提供STEP、IGES等通用三维格式，同时包含SolidWorks2012原生格式，可兼容主流三维CAD软件如UG、Pro/E、Catia等直接打开编辑，无需额外格式转换插件，STL格式文件可直接用于3D打印验证实体结构，不同格式文件均保留完整的装配层级关系，可单独拆解任意部件进行结构分析。研发教学应用层面，该模型可作为汽车传动系统教学的直观演示教具，帮助学习者理解限滑差速器的工作原理，也可作为汽车传动系统研发过程中的结构参考方案，用于差速器性能仿真分析的基础模型，还可用于机械设计课程中齿轮传动、蜗轮蜗杆传动章节的案例教学，帮助学习者掌握复杂传动副的装配关系与设计要点，也可供汽车改装爱好者了解托森差速器的结构特点，为差速器改装选型提供直观的结构参考。
