矿山浮选设备弧形卸料放电框结构

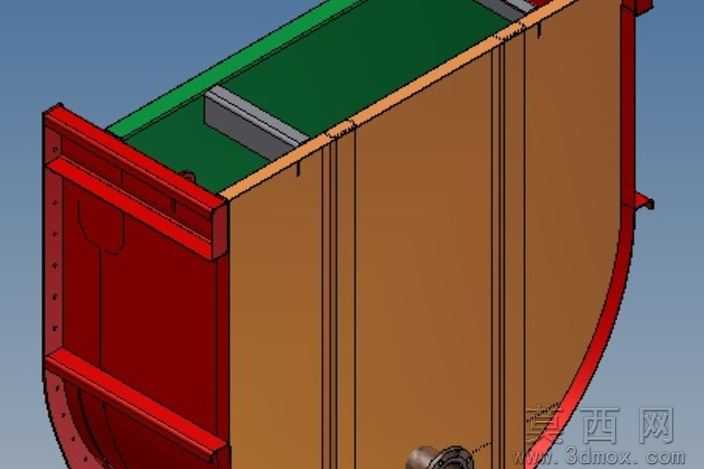

本模型为矿山浮选工艺配套的弧形卸料放电框三维结构，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循选矿设备的实际生产制造尺寸逻辑，完整还原了该部件的装配关系与细节特征。模型主体采用多实体建模方式搭建，首先通过草图绘制勾勒出框体的弧形端面轮廓与直段延伸路径，利用拉伸、凸台切除等基础特征完成主体框架的基础形态，再通过薄壁特征生成框体的侧壁结构，侧壁处均匀布置的竖向加强筋采用阵列特征快速生成，既保证了建模效率也确保了加强筋间距的一致性，符合矿用设备耐冲击的结构设计要求。框体内部的绿色衬板部分单独建模，通过装配约束与主体框体完成配合，还原了实际设备中耐磨衬板的安装位置与贴合形态，衬板边缘的压条结构也做了精细化还原，清晰呈现衬板的固定方式。框体端部的红色法兰连接端采用旋转切除与孔阵列特征完成，法兰端面上的连接孔位、密封槽结构都做了完整建模，可直接用于后续的工程图导出与装配干涉检查。渲染阶段对不同部件赋予了差异化材质：主体框体赋予棕褐色耐磨钢板材质，还原矿用设备厚重的金属质感，表面添加轻微的磨砂纹理模拟实际使用中的磨损质感；端部法兰与侧边加强梁赋予红色防锈漆金属材质，与主体框体形成清晰的视觉区分；内部衬板赋予深绿色耐磨橡胶材质，调整材质的粗糙度参数模拟橡胶表面的哑光防滑质感；内部的灰色挡料块赋予铸铁材质，添加轻微的铸造纹理还原铸件的表面特征。结构设计上，该放电框采用弧形出料端设计，相比直端结构能够大幅降低矿浆卸料时的冲击磨损，延长设备使用寿命，竖向加强筋的布置能够提升框体整体的结构强度，避免满载矿浆时出现侧壁变形问题，端部法兰结构可直接与浮选槽主体完成密封连接，衬板的模块化设计也方便后期磨损后的快速更换，整体结构完全适配浮选槽的卸料工况需求，建模过程中所有特征均保留完整参数，可根据实际生产需求调整框体的容积、弧度、壁厚等参数，具备较高的工程实用价值。
