交错编织结构螺旋弹簧三维设计作品

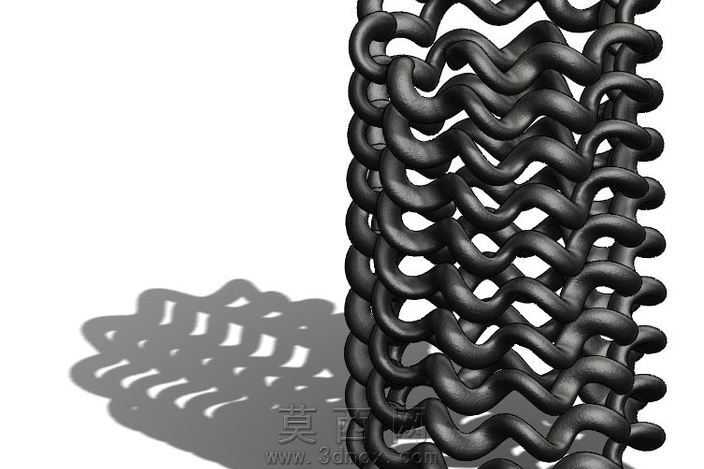

本作品为采用三维建模软件完成的特殊编织结构螺旋弹簧设计，建模阶段首先对传统圆柱螺旋弹簧的基础参数进行拆解重构，摒弃常规单股簧丝连续螺旋缠绕的结构逻辑，采用多组簧丝交错编织的成型方案，先通过螺旋线命令生成多组相位偏移、螺距匹配的基础螺旋路径，再对每一组路径进行周期性的波形偏移处理，让相邻簧丝路径形成互锁交错的空间轨迹，确保每一圈簧丝都能与相邻圈的簧丝形成稳定的嵌合结构，避免常规弹簧受压时出现的侧倾错位问题。建模过程中严格控制簧丝的截面直径一致性，通过扫描特征完成单根簧丝的实体生成后，利用阵列与布尔运算完成整体结构的合并，对所有簧丝交错接触的位置进行圆角过渡处理，消除尖锐棱角避免应力集中，提升构件的结构强度与疲劳寿命。材质设置阶段选用高强度弹簧钢材质，调整材质参数还原金属表面的哑光磨砂质感，添加细微的金属颗粒纹理提升真实感，渲染阶段采用柔和的侧上方主光源搭配环境补光，精准投射出弹簧底部带有编织镂空特征的阴影，清晰展现结构的通透感与空间层次。该弹簧结构相比传统单股螺旋弹簧，具备更优的径向稳定性与载荷分布均匀性，受压时各股簧丝可协同分散载荷，能适配多方向的缓冲减震需求，可应用于对缓冲稳定性要求较高的机械连接场景，建模过程中所有结构参数均可编辑调整，可根据实际工况需求修改簧丝直径、整体外径、自由高度、编织密度等参数，快速适配不同的安装与载荷要求。
