直升机配套传动零部件结构设计

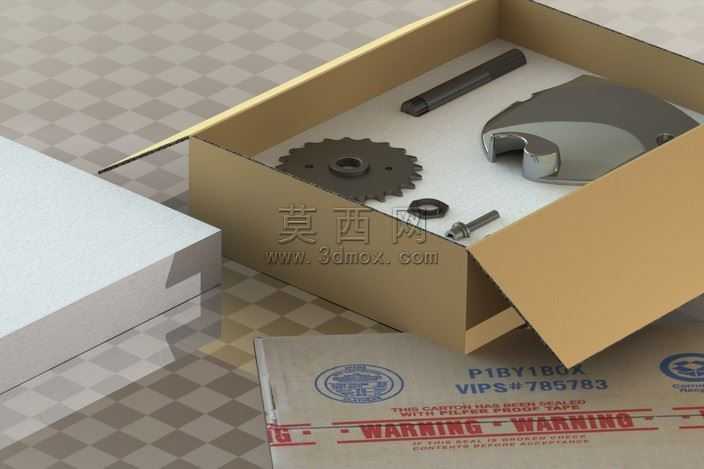

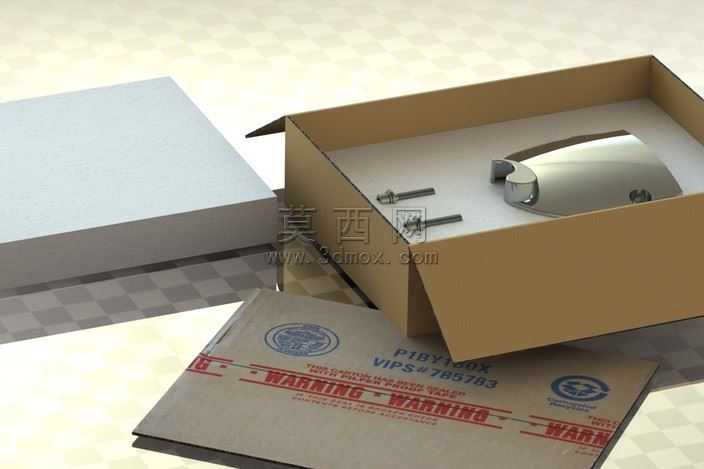

本套三维设计作品围绕直升机动力传输段的配套零部件展开建模与渲染呈现，建模阶段依托参数化设计逻辑搭建各零件的精准结构：针对传动齿轮，先完成齿廓渐开线的参数化绘制，逐一定义齿距、齿顶高、齿根高、模数等核心参数，通过阵列、布尔运算完成轮齿与轮毂的一体化结构搭建，还原齿轮中心安装孔、键槽的装配适配结构，保证零件与传动轴的装配匹配精度；针对长条形轴类零件，通过旋转凸台特征完成主体轴身构建，细化轴端倒角、轴肩定位结构，还原零件的装配定位逻辑；针对紧固件类零件，分别绘制外六角螺栓、六角螺母的螺纹牙型结构，通过螺旋扫描特征还原真实螺纹的咬合结构，保证螺纹连接结构的装配合理性；针对异形结构件，通过多草图放样、曲面缝合、实体加厚的流程完成复杂曲面造型，还原零件的不规则安装面、减重槽、定位卡扣等细节结构。材质渲染阶段针对不同零件的材质属性做差异化参数调整：金属传动零件赋予哑光合金钢材质，调整金属粗糙度、反射率参数还原机加工金属的细腻磨砂质感，齿轮齿面做轻微的高光处理模拟实际使用中的磨合痕迹；纸质外包装箱赋予瓦楞纸材质，添加纤维纹理、轻微折痕、印刷标识的纹理贴图，还原工业运输包装的真实质感；箱内纸质衬垫赋予偏软的卡纸材质，调整凹凸贴图模拟纸张的压印痕迹，还原包装防护结构的真实状态。场景搭建阶段采用工业产品常用的影棚布光逻辑，设置主光源、补光源、轮廓光三类光源，主光源从侧上方投射形成自然的零件阴影，补光源弱化暗部死黑区域，轮廓光勾勒金属零件的边缘轮廓提升立体感，地面采用棋盘格哑光地面材质，通过光线追踪计算真实的反射、折射效果，让整套零件的呈现更具真实工业质感。设计过程中充分考虑各零件的装配适配关系，所有配合面的尺寸公差预留合理装配间隙，既保证单零件的结构完整性，也兼顾整套部件的装配可行性，可用于直升机传动段的结构展示、装配教学、零部件选型参考等场景。
