斜置式带滚轮辅助作业工装结构

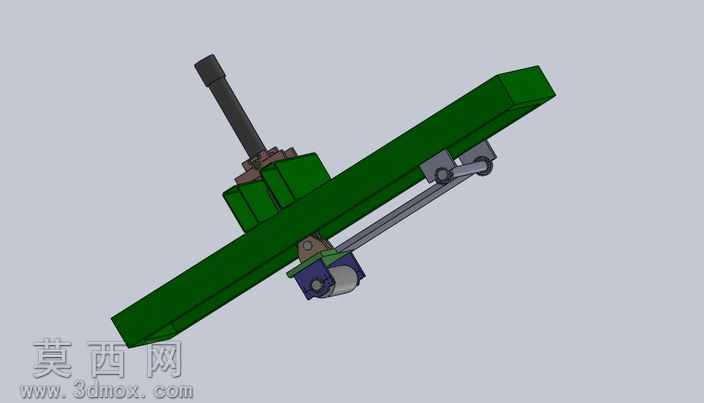

该三维模型采用SolidWorks完成全参数化建模，整体围绕辅助作业场景的实用需求展开设计，核心结构采用长条形斜置主梁作为承载主体，主梁选用工业常用的绿色涂装金属材质设定，建模过程中对梁体的棱边做了符合实际加工工艺的圆角过渡处理，避免尖锐棱角的设计误差。主梁上部搭载立式驱动组件，该组件以深色柱状杆件作为动力输出端，下部连接方形基座，基座与主梁之间通过紧固件完成装配约束，建模时还原了装配面的贴合公差，确保组件安装位置的合理性。主梁下部通过铰接支座连接斜向支撑连杆，连杆另一端与主梁侧部的滑动滚轮组相连，该滚轮组采用灰色金属支架搭配深色滚轮的结构设计，可沿主梁表面实现定向滑动，同时铰接结构可支撑连杆随滚轮位置调整角度，形成稳定的三角支撑受力结构。主梁下端安装有带蓝色端盖的从动滚轮组件，滚轮外圈采用软质包覆材质设定，可在作业接触时避免划伤工件表面，建模时对滚轮的转动副做了简化约束，既保留结构完整性又兼顾模型运行流畅度。整体设计思路围绕辅助作业时的支撑、移位功能展开，各部件的材质区分清晰：金属结构件统一赋予哑光金属漆材质，滚轮软质部分赋予橡胶类哑光材质，驱动杆件赋予深色硬质金属材质，渲染阶段采用均匀的环境漫反射光照，清晰展现各部件的装配关系与结构轮廓，无过度夸张的光影效果，完全贴合工业辅助工装的设计表达需求，各连接部位的紧固件、铰接轴等细节均做了还原，确保模型结构符合机械装配逻辑，可直接用于辅助作业场景的结构验证与方案展示。
