带颈凸台六孔连接法兰三维设计作品

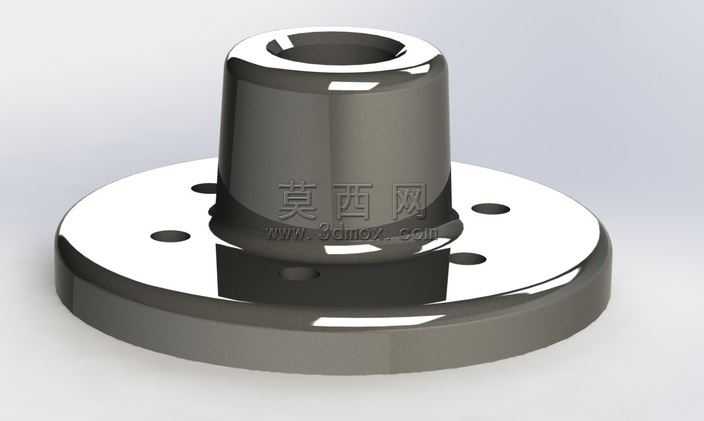

本作品为带颈凸台结构的六孔连接法兰，建模过程采用SolidWorks软件完成，整体遵循机械零件设计的规范逻辑开展。建模初期首先梳理法兰的功能定位，该零件主要用于管路系统的端部连接，因此在结构设计上兼顾连接强度与密封适配性，首先绘制法兰盘的基准草图，以中心轴线为定位基准，确定法兰盘的外圆直径、厚度参数，随后在法兰盘端面上均匀排布六个安装通孔，孔位采用圆周阵列方式生成，严格保证六个孔的中心距、孔直径尺寸一致，确保安装时螺栓可顺利穿入，实现与对接法兰的精准对位。在法兰盘中心位置向上延伸出带锥度过渡的凸台颈结构，过渡位置采用圆角处理，避免应力集中问题，凸台内部为中空通孔，与法兰盘中心孔保持同轴度，用于介质流通，凸台的外轮廓做了阶梯收窄设计，适配对接管路的套接需求。渲染阶段采用金属镀铬材质，模拟工业法兰常用的金属表面处理效果，材质参数调整上设置了较高的反射度与合适的粗糙度，还原金属零件的光泽质感，同时添加了环境光影效果，让零件的结构轮廓、曲面过渡更加清晰直观，能够清楚展示法兰盘的厚度、凸台的高度、安装孔的位置等关键结构特征。设计过程中重点考量了零件的工艺合理性，所有棱边位置都添加了符合机械加工要求的倒角或圆角，避免加工过程中出现锐边划伤的问题，同时各部分的壁厚保持均匀，防止铸造或机加工过程中出现变形问题。六个安装孔的位置度公差在建模时做了隐含约束，保证装配时的互换性，凸台与法兰盘的连接位置做了加厚处理，提升该位置的结构强度，避免管路受力时出现连接断裂的情况。整体模型的尺寸比例参考了常规小通径法兰的行业通用参数，结构简洁实用，既满足了连接功能的需求，也兼顾了加工制造的可行性，模型细节完整，无多余的冗余特征，能够清晰展现该类带颈法兰的典型结构特点，可用于机械设计教学、管路系统方案展示等场景。
