多工位级进钣金连接组件结构设计

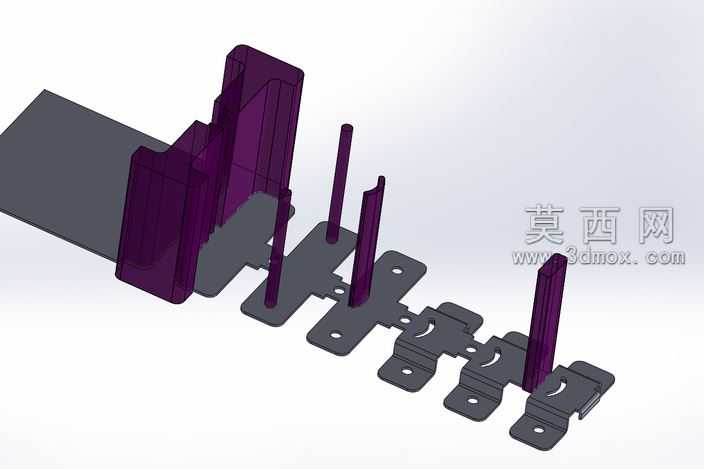

本作品采用三维参数化建模方式完成整套钣金连接组件的设计，建模过程严格遵循钣金加工工艺规范，从基础的基体法兰特征开始搭建，依次完成边线法兰、折弯、切除、成型特征的逐步构建，确保每一处折弯半径、折弯扣除参数都匹配常规钣金冲压加工的工艺要求，避免后续生产中出现干涉、开裂等工艺问题。整套模型采用多工位级进排布的设计思路，将多个独立的钣金连接零件通过连接料带整合为统一的料带组件，还原了级进冲压生产中料带递进送料的真实状态，每个工位对应的零件结构都做了精准的定位孔设计，定位孔的位置、尺寸公差匹配常规冲压模具的定位销规格，保证冲压过程中送料位置的精准度。材质设定上，主体钣金零件采用深灰色哑光金属材质，还原冷轧钢板经表面氧化处理后的真实质感，材质参数中调整了粗糙度、金属度、反射率数值，让钣金表面呈现出细腻的哑光金属光泽，没有过度的镜面反射效果，符合工业五金零件的真实表面状态；配套的紫色透明挡护构件采用半透明硬质塑料材质，调整了材质的折射度、透明度与透光色彩，既保留了透明材质的通透感，又能清晰展现挡护件的壁厚与内部轮廓，不会因为过度透明丢失结构细节。结构设计上，每个独立的连接单元都设置了对应的安装孔、卡扣折弯结构与定位卡槽，安装孔的孔径、孔位间距符合通用五金配件的安装尺寸规范，卡扣结构的折弯角度、回弹预留量都经过参数校核，保证装配时卡扣能够顺利卡入对应卡槽，同时具备足够的卡接紧固力；料带上的连接桥位置做了弱化切口设计，既保证冲压送料过程中料带的连接强度，又能在冲压完成后轻松将单个零件从料带上分离，不会在零件连接处残留过大的毛刺或变形。渲染阶段采用柔和的工业产品展示布光方案，主光源从侧上方45度角照射，搭配辅助补光弱化结构死角的阴影，同时开启环境光遮蔽效果，让零件之间的装配缝隙、折弯转角处的结构层次更加清晰，既完整展现了整套组件的工位排布逻辑，又清晰呈现了单个零件的细节结构，能够直观体现该钣金组件从级进冲压料带到成品零件的完整设计逻辑，为同类钣金级进模设计、五金连接组件开发提供清晰的结构参考。
