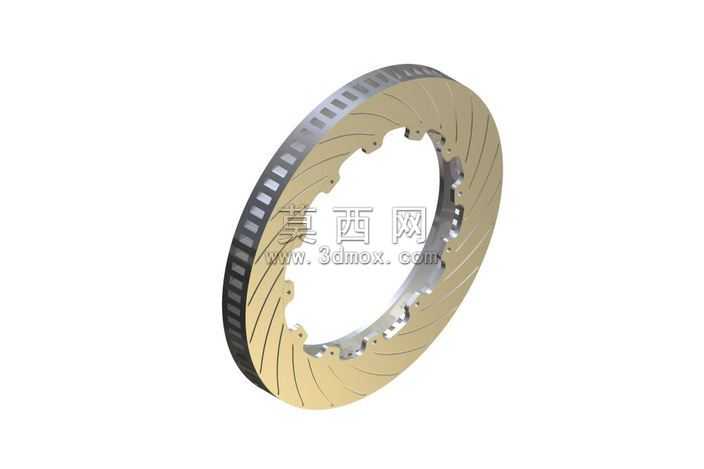

AP赛车右侧高性能刹车盘三维设计

本作品为AP赛车右侧专用刹车盘的三维建模设计，建模过程严格参照CP4095-100-CG24型号右侧刹车盘的真实工程参数开展，首先在三维建模环境中绘制盘体的基础截面轮廓，精准锁定390毫米外径、35.56毫米厚度的核心尺寸基准，通过回转特征生成盘体的基础实体结构。建模阶段重点还原刹车盘的功能性结构：首先构建盘体外缘的73片叶片式通风散热结构，每一片叶片的倾斜角度、曲面弧度都经过参数化约束，保证相邻叶片间形成连贯的通风导流通道，能够在刹车盘高速旋转时引导空气流经盘体内部，快速带走制动过程中产生的摩擦热量，避免高温引发的制动热衰减问题；其次还原盘体中心的24条安装定位槽，每一条槽的轮廓尺寸、周向分布角度都与实装匹配标准完全一致，确保刹车盘能够与赛车的轮毂轴头精准对位安装，保证装配后的同轴度，避免高速运转时出现抖动问题。材质与渲染环节，针对刹车盘不同功能区域做差异化材质设定：摩擦工作面采用经过高温热处理的铸铁材质表现，还原金属经高温工况后形成的暗哑金属质感，表面添加细微的环状摩擦纹理，还原真实使用场景下的磨损痕迹；外缘的散热叶片区域做了镀彩锌的表面处理效果，呈现出带金属光泽的浅金色质感，与摩擦面形成清晰的视觉区分；安装定位槽的边缘做轻微的倒角处理，还原机加工后的锐利边缘细节，同时添加细微的金属切削纹理，提升模型的真实感。设计思路上完全围绕赛车制动的高性能需求展开：采用划线式摩擦工作面设计，盘面上的弧形划线槽能够在制动时快速刮除刹车片表面产生的磨屑，避免磨屑在摩擦面间形成滑动层影响制动摩擦力，同时划线结构能够打破摩擦面间的水膜，保证雨天工况下的制动可靠性；盘体采用分体浮动式的结构逻辑建模，中心安装区域与外圈摩擦环之间预留合理的热膨胀间隙，能够避免刹车盘在剧烈制动产生高温时，因热胀冷缩出现盘体变形、开裂的问题，保障赛车在高强度赛道工况下的制动稳定性与耐用性。整个建模过程全程采用参数化驱动方式，所有尺寸都关联对应参数表，后续可根据不同赛车的轮毂规格、制动需求快速调整盘径、厚度、叶片数量、安装槽参数，快速衍生出适配不同车型的刹车盘变体模型，模型的曲面连续性、结构装配精度都达到工业级应用标准，可用于制动性能仿真分析、产品展示、装配教学等多个场景。
