ABBIRB1400激光焊接机械手工作站

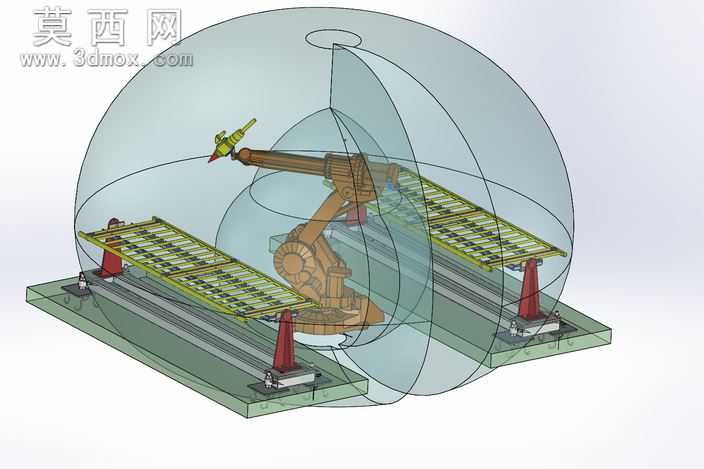

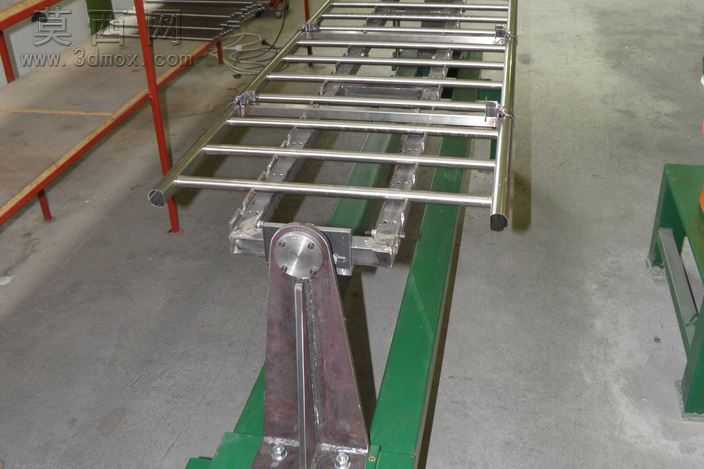

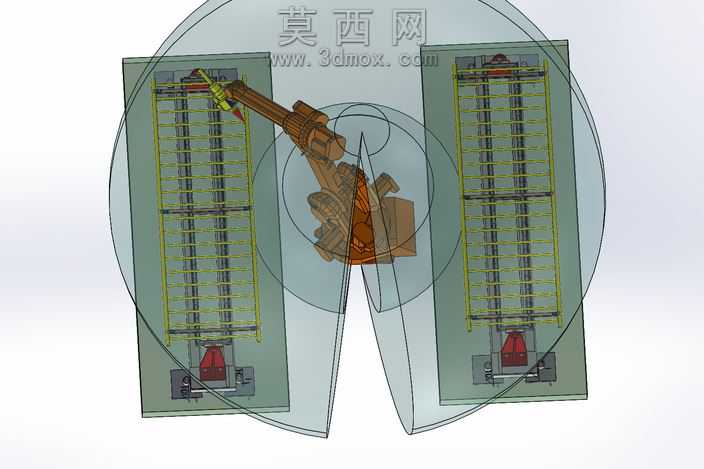

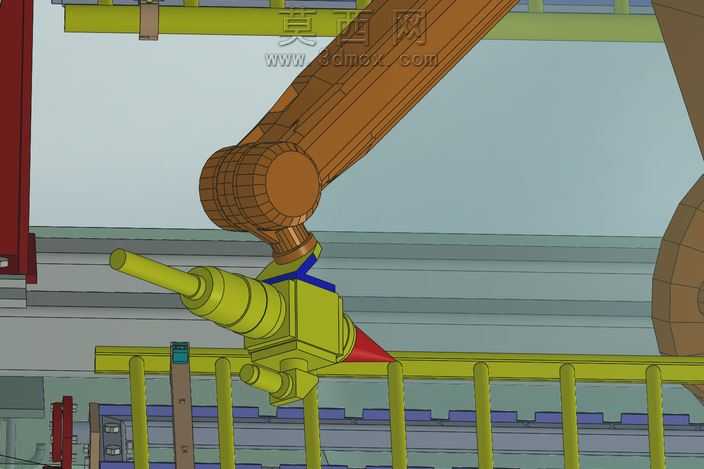

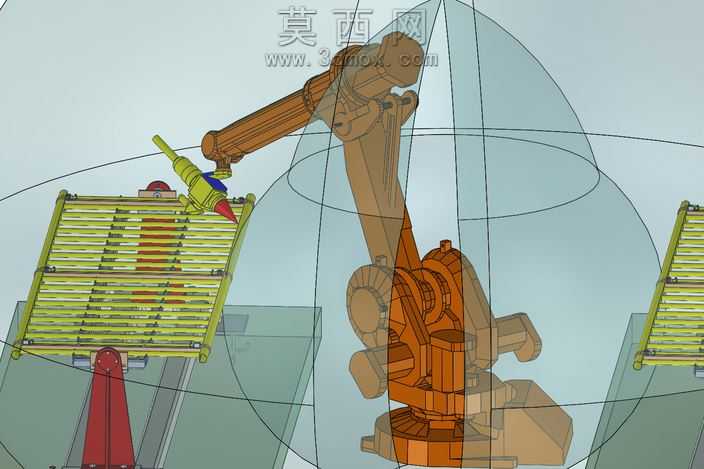

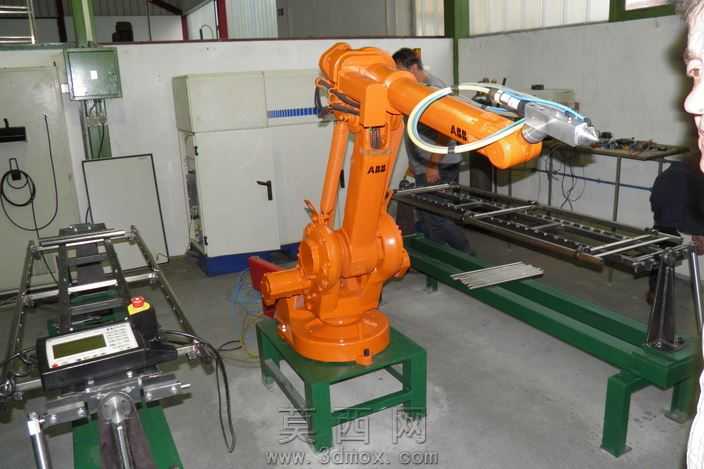

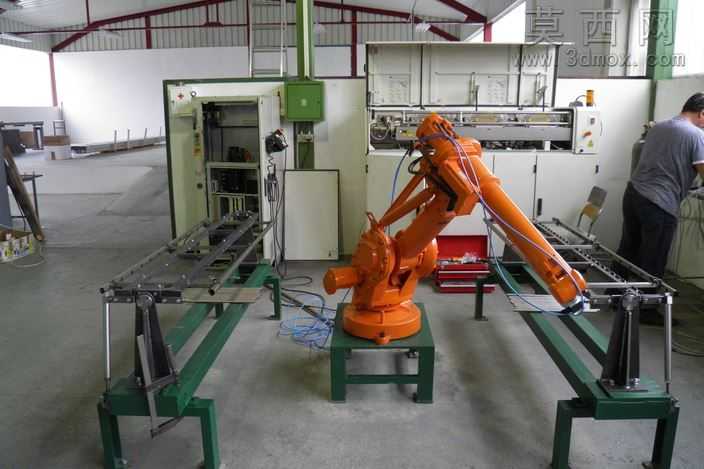

本模型为基于ABBIRB1400工业机器人搭建的激光焊接机械手工作站三维设计成果，整体采用参数化建模方式完成全结构搭建，在三维建模过程中严格还原ABBIRB1400机械手的真实关节结构、臂长比例与运动行程范围，通过对各关节旋转副、连接法兰的精准建模，完整复现该型号机械手的可达工作空间，模型中以半透明球面直观呈现机械手的作业覆盖范围，清晰展示双工位布局下的焊接作业边界。工作站采用对称双工位滑移工作台设计，两套工装夹具分别安装在可沿直线导轨滑移的工作台面上，每个工作台配置对应工件定位工装与支撑立柱，可实现焊接作业与工件上下料的并行操作，有效提升生产节拍效率。建模过程中对机械手末端的激光焊接头进行了精细化结构还原，包含激光输出端、防撞结构、管线接口等细节，同时对工作台的导轨滑块、驱动组件、工装压块、定位销等零部件均做了结构建模，各零部件间的装配关系完全按照实际设备的装配逻辑搭建，可直接用于运动仿真验证。材质渲染阶段，机械手本体采用工业机器人常用的橙棕色哑光金属材质，工作台底座与支撑结构采用灰绿色铸铁质感材质，导轨部分做亮面金属处理，激光焊接头做深色哑光与亮色标识区分，半透明工作范围球面采用低透明度浅灰玻璃材质，既清晰展示作业边界又不遮挡内部设备结构。设计思路上围绕激光焊接的高精度作业需求，采用双工位轮换作业的布局避免设备待料停机，机械手居中布置可同时覆盖两个工位的全部焊接点位，工装夹具针对长条形焊接工件设计多点定位支撑，保证焊接过程中工件的位置精度，整体结构布局紧凑，在满足机械手运动无干涉的前提下尽可能缩小工作站占地面积，模型各部件均保留可编辑参数，可根据实际焊接工件的尺寸、焊接工艺要求调整工作台行程、工装位置与机械手安装高度，适配不同规格产品的激光焊接作业需求，建模过程中已完成全装配体干涉检查，确认机械手在全行程运动过程中与工作台、工装、外围结构无碰撞干涉，可直接用于后续的工程出图、运动仿真、产线虚拟调试等工作。
