焊管生产线管磨机成套设备三维设计

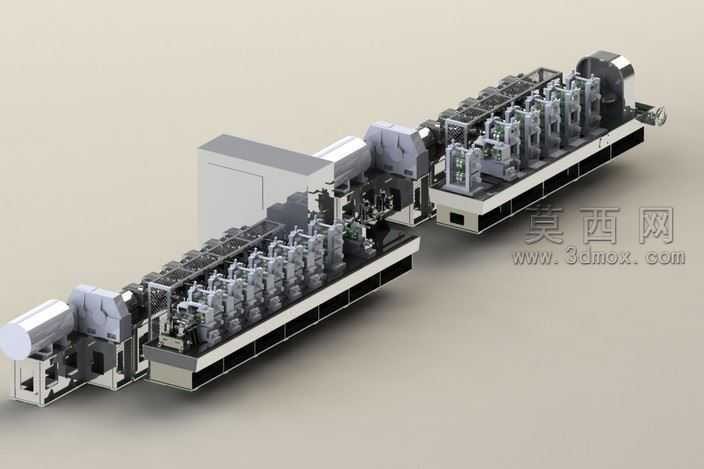

本套三维模型为焊管生产配套的管磨机成套设备，采用自顶向下的参数化建模思路完成整体装配设计，在三维建模过程中严格遵循管材加工设备的实际生产布局逻辑，将整条生产线划分为进料导向单元、多组磨削加工单元、动力传动单元、出料输送单元以及电控柜体模块，各模块之间预留了符合工业生产规范的安装定位基准与维护操作空间。模型构建阶段对每一组磨削工位的磨头进给机构、管材夹持滚轮、传动齿轮组、驱动电机安装座都进行了独立的零件级建模，还原了设备实际的机械传动链路，所有配合面均按照实际装配公差设置了贴合约束，可直观呈现设备运行时的动力传递路径。材质渲染环节针对设备不同部件的物理属性做了区分处理：设备主体机架采用哑光金属灰的钢材材质，还原焊接机架的喷砂氧化表面质感；磨削单元的防护外壳采用半哑光银白金属材质，搭配局部黑色的密封胶条与操作面板材质；驱动电机端盖做了亮面金属烤漆效果，传动辊轮表面添加了细微的防滑纹理材质，电控柜体采用浅灰色冷轧板材质搭配局部散热孔细节，整体渲染效果贴近工业设备的真实外观，能够清晰区分不同功能模块的边界。结构设计上充分考虑了焊管连续加工的生产需求，多组磨削工位沿管材输送方向线性排布，可实现管材外圆的连续粗磨、精磨工序，相邻工位之间设置有导向支撑结构避免长管材加工时出现挠度变形，设备两端的动力单元采用对称式布局保障长距离输送的扭矩稳定，底部机架预留了地脚螺栓安装位与调节垫铁结构，可适配不同车间的地面安装条件。整体模型完整还原了管磨机作为焊管生产线核心精加工设备的结构特征，可用于管材加工生产线的布局仿真、设备结构教学以及非标设备改型设计参考。
