三片式法兰连接手动球阀三维设计

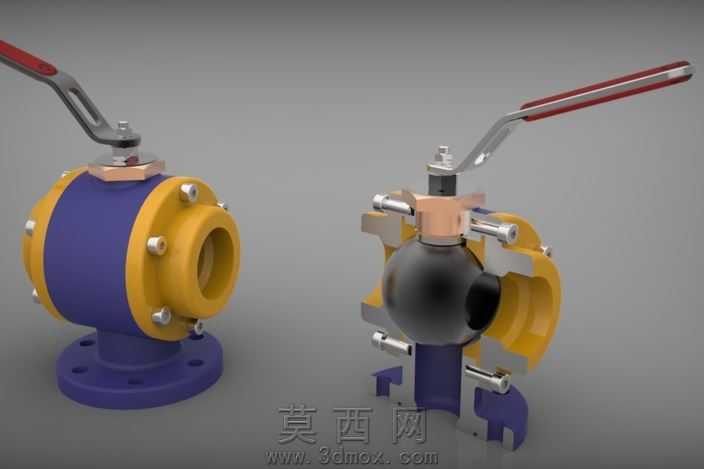

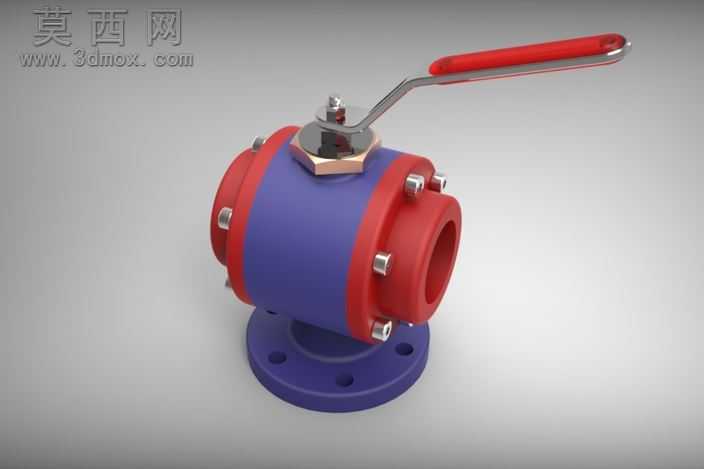

本作品为手动三片式法兰球阀的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据球阀通用设计规范确定公称通径、法兰连接尺寸、操作手柄力矩等核心参数，自底向上完成零件建模：首先构建底部法兰基座，通过拉伸、孔阵列特征完成带安装孔的法兰盘结构，保证安装孔的位置度符合管路安装标准；其次构建三片式阀体的中体与两侧端盖结构，中体采用回转特征生成球形内腔容纳阀芯，端盖与中体的连接部位设计螺栓安装凸台，通过圆周阵列布置连接螺栓，还原三片式球阀可拆解维护的结构特性。阀芯部分采用整球结构，配合顶部阀杆的传动槽设计，实现手柄转动带动阀芯90度旋转完成通断的动作逻辑，阀杆部位设计密封压盖结构，还原实际产品的密封防泄漏设计。手柄部分采用包覆式结构，金属杆身搭配红色绝缘握持套，通过拉伸、扫掠特征完成手柄的流线型造型，贴合实际操作的人机工程需求。材质与渲染阶段，为阀体中体赋予哑光深蓝色工程塑料或喷涂金属材质，两侧端盖、法兰基座赋予红色防腐涂层材质，连接螺栓、阀杆压帽赋予抛光金属材质，手柄握持套赋予半哑光红色橡塑材质，金属杆身赋予拉丝不锈钢材质，通过环境光遮蔽、全局光照渲染效果，清晰区分不同部件的材质质感，同时突出阀体各部件的装配层次。结构设计上完整还原三片式球阀的装配逻辑，端盖与中体的螺栓连接、法兰基座与阀体的一体式结构、阀杆与阀芯的传动配合、手柄与阀杆的固定连接均按照实际装配关系添加配合约束，可实现手柄转动带动阀芯旋转的运动仿真，直观展示球阀的启闭工作原理。设计过程中兼顾工业实用性与展示效果，既保证各结构尺寸符合常规工业球阀的设计规范，也通过鲜明的色彩区分不同功能部件，让模型既可以用于产品设计方案的展示验证，也可作为管路系统设计的配套阀件模型调用，清晰呈现手动法兰球阀的典型结构特征与工作形态。
