250cc排量越野钢管卡丁车结构设计

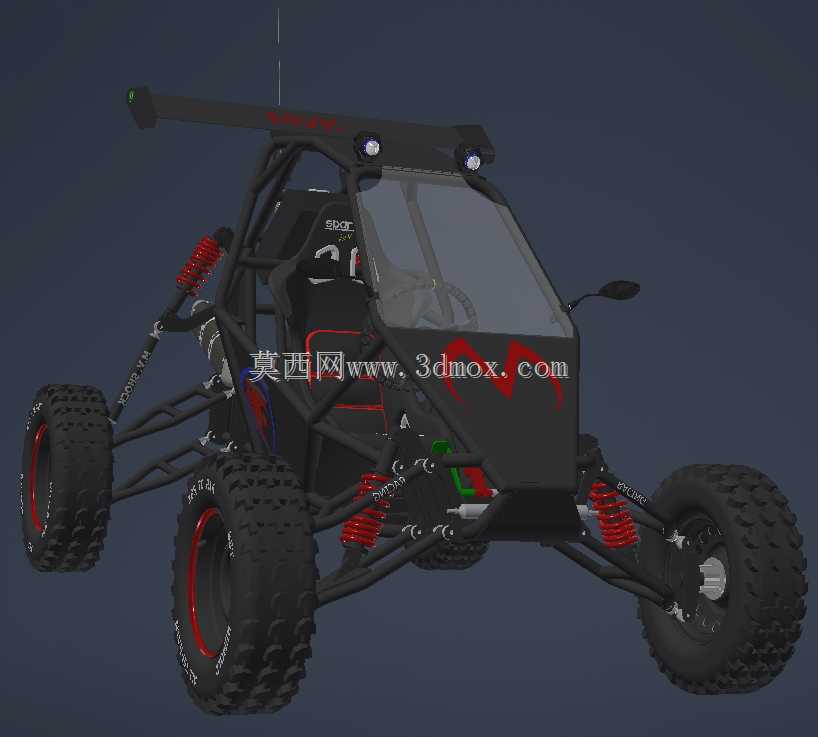

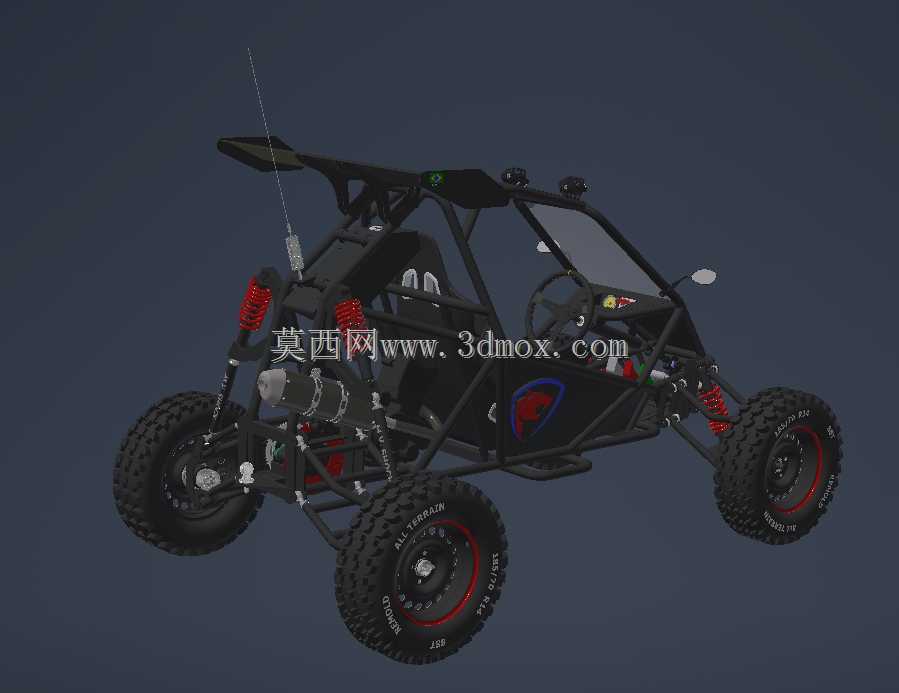

　　这款250cc排量的钢管式越野卡丁车，主要面向非道路休闲娱乐场景、户外越野体验场地、青少年驾驶技能培训场景设计，同时可适配小型户外作业的短途通勤需求，区别于普通场地竞速卡丁车，其结构设计完全针对非铺装路面的行驶工况做了针对性强化。从整体结构布局来看，整车采用外露式钢管桁架车架作为核心承载结构，所有受力杆件均通过空间三角桁架结构排布，在控制整车整备质量的前提下，最大化提升车架的抗扭刚度与冲击承载能力，能够承受越野工况下连续的颠簸冲击、侧向过弯的离心载荷以及飞坡落地时的瞬时冲击载荷。行走系统部分，前后均采用双叉臂式独立悬架结构，匹配大行程螺旋弹簧与液压阻尼减震器，减震器安装角度经过反复校核，既保证足够的上下跳动行程来吸收路面冲击，

　　又避免极限压缩状态下减震器与车架、转向拉杆发生运动干涉；轮胎选用大颗粒深花纹的越野专用轮胎，胎壁厚度相比普通场地卡丁车轮胎提升40%以上，能够在砂石、泥土、浅草坡等多种非铺装路面提供足够的抓地力，同时降低尖锐碎石刺破胎壁的风险。动力单元采用后置后驱的布局形式，250cc排量的动力总成固定在车架后部的专用安装支座上，安装支座设计有多个缓冲胶垫安装位，能够隔绝动力运转时产生的振动传递到驾驶舱，提升驾驶舒适性；传动系统匹配专用的CVT无级变速结构，降低驾驶操作门槛，适配休闲娱乐场景下不同驾驶水平的用户使用需求。驾驶舱部分采用双座布局，座椅选用包裹性较强的桶型座椅，配合多点式安全带安装位，能够在越野行驶时为驾乘人员提供足够的侧向支撑；

　　驾驶位的转向机构、踏板组的位置均按照人机工程学尺寸做了优化，转向管柱设计有角度调节余量，能够适配不同身高的驾驶者操作；舱内的防滚结构与主车架为一体化焊接设计，在车辆发生侧翻时能够为驾乘人员预留足够的生存空间，避免结构侵入舱内造成伤害。车身覆盖件采用轻量化的工程塑料材质，仅覆盖必要的动力区域与驾驶舱前部，既能够阻挡行驶过程中车轮带起的碎石飞溅，又不会额外增加过多的整车重量；前部设计有简易的挡风结构，能够降低高速行驶时正面气流对驾驶者的直接冲击，车顶后部设置有小型尾翼结构，除了视觉上的运动属性提升外，也能够在高速行驶时为后部提供一定的下压力，提升后轮的抓地稳定性。从安装边界尺寸来看，整车轴距控制在1800mm左右，轮距为1450mm，

　　最小离地间隙达到280mm，接近角与离去角分别为42度和38度，能够轻松通过35度以下的坡道，跨越深度不超过400mm的壕沟；所有外接部件的安装点均预留了通用的改装接口，用户可根据使用需求加装前防撞杠、车顶行李架、额外的照明灯具等附属配件，不需要对主车架进行二次打孔焊接，避免破坏车架原有受力结构。转向系统采用齿轮齿条式转向结构，转向传动比经过调校，既保证低速行驶时的转向灵活性，又避免高速行驶时转向过于灵敏导致的操控风险；制动系统采用前后四轮碟刹结构，制动卡钳安装位置经过特意设计，避开了车轮跳动时的泥水飞溅路径，减少越野工况下泥沙进入制动片与刹车盘之间导致的制动性能衰减，同时制动管路全部沿着车架钢管内侧排布，通过专用管卡固定，避免行驶过程中被路面凸起的石块刮蹭损坏。整车的线束排布全部隐藏在钢管车架的空腔内部，外部仅预留必要的接插件接口，既提升了整车的整洁度，又能够避免线束长期暴露在户外日晒雨淋下出现老化破损，提升电气系统的可靠性。燃油箱设置在驾驶舱后部、动力单元前方的位置，采用防浪结构设计，能够在车辆大角度倾斜、连续颠簸的工况下保证燃油供给的稳定性，避免出现断油熄火的情况，油箱加注口位置设计在车身侧部，方便日常加油操作，同时加注口配备有密封盖，避免越野行驶时泥水进入油箱内部。
