CA6140车床配套基础电气控制柜结构

　　这款电气控制柜是为CA6140普通车床配套设计的基础电控单元，在机床车间的实际加工场景中，承担着整台车床电力分配、回路保护、操作指令中转的核心作用，是车床动力系统与操作端之间的关键衔接载体。从实际安装场景来看，这类柜体通常布置在车床床身的侧方预留安装位，安装边界需要匹配车床侧挂架的固定孔位间距，柜体背部的安装挂耳需要和床身支架的预装螺栓完全对位，避免安装后出现柜体倾斜、走线干涉的问题，同时要预留出柜门完全开启的操作空间，保证日常检修、断路器分合操作时不会被车床的溜板箱、进给手柄等运动部件干涉。

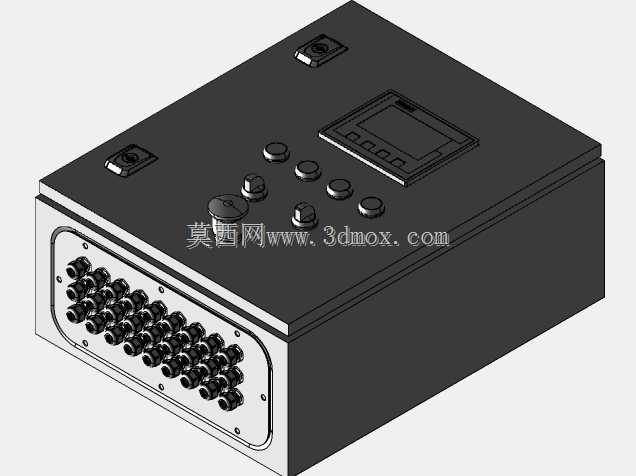

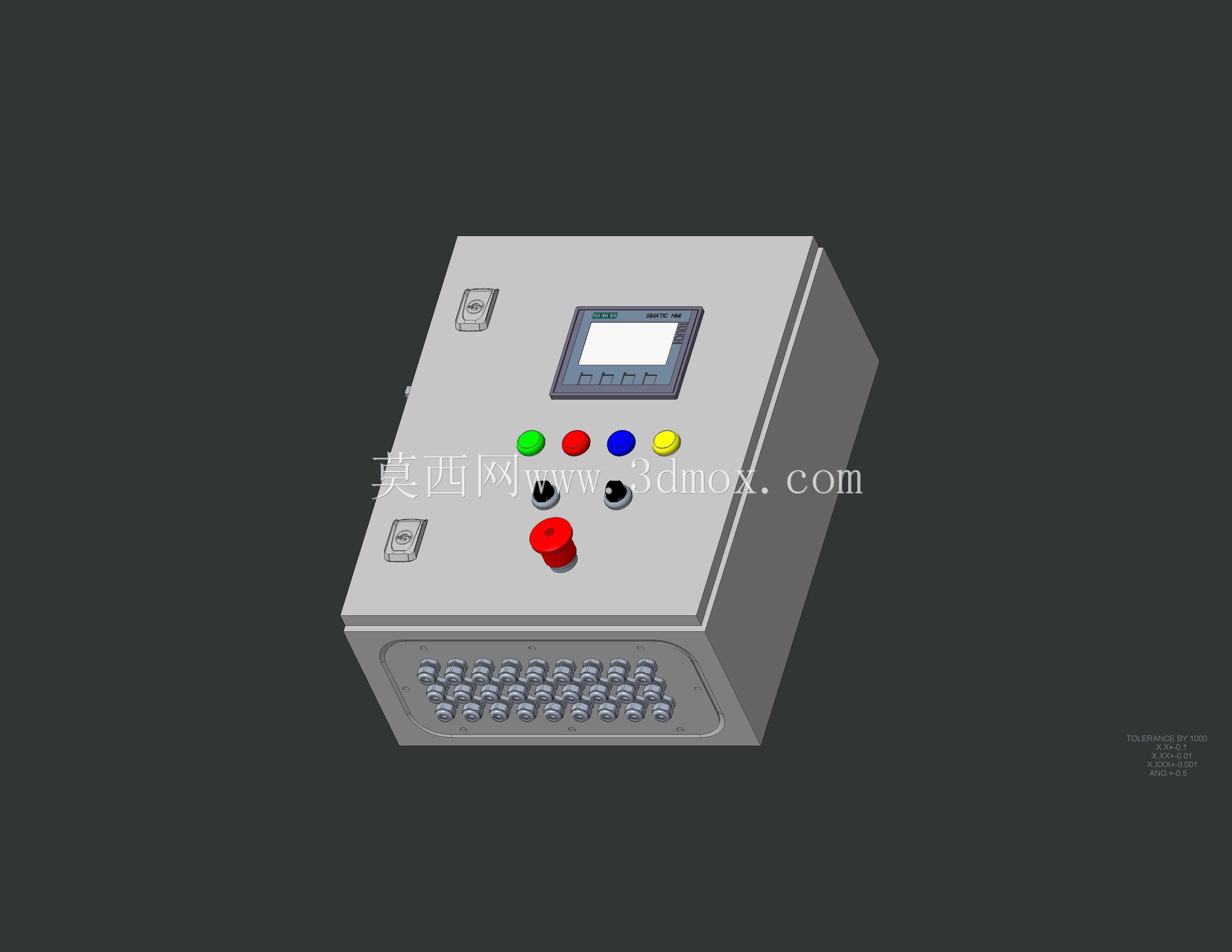

　　从功能设计逻辑上，柜体内部按照强电分区、弱电分区做了物理隔离布局，强电区域布置主电源进线回路、主轴电机空开、冷却泵回路保护器件、进给电机的接触器与热继电器，每个回路的走线槽都预留了足够的线缆弯曲半径，避免硬线弯折过度导致线芯断裂；弱电区域则集中布置控制回路的接线端子排、中间继电器、信号转接模块，强弱电之间设置了绝缘分隔板，减少机床主轴运行时的电磁干扰对控制信号的影响，避免出现操作指令误触发、信号反馈延迟的问题。柜体的进出线孔都布置在柜体底部，配套有橡胶护线圈，能够防止金属切削碎屑、车间切削液溅入柜体内部，同时避免线缆和金属开孔边缘摩擦破损，适配机加工车间多油污、多金属碎屑的复杂工况。

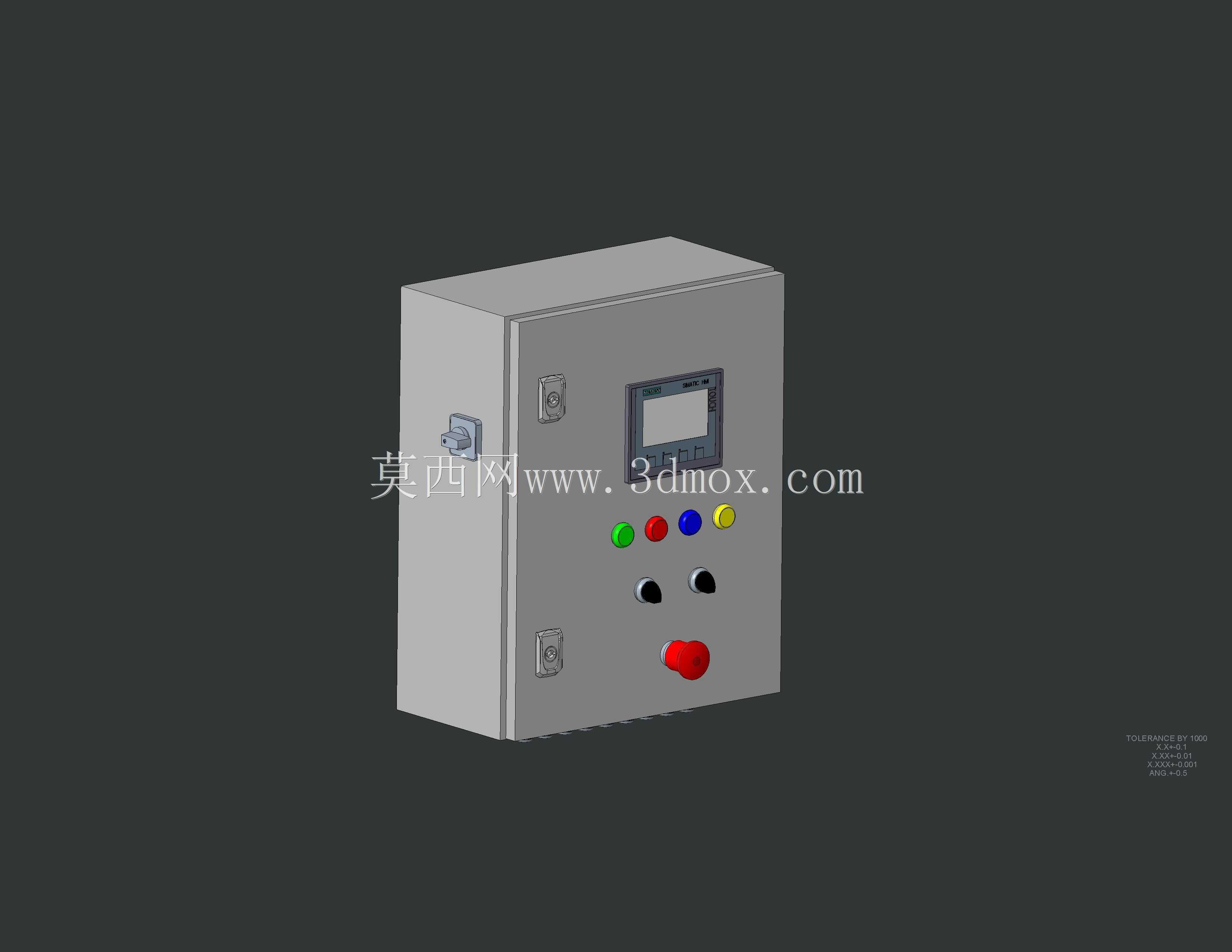

　　外形尺寸设计上，柜体的宽度、高度、深度都严格匹配CA6140车床侧装空间的限制，既不会因为柜体过宽影响车床操作工人的上下料动作，也不会因为内部空间不足导致器件排布拥挤、散热不畅。柜门内侧预留了标识牌粘贴位，能够清晰标注每个回路的功能标识、器件编号，方便检修人员快速定位故障回路；柜门和柜体之间设置了可靠的接地跨接线，避免柜体因为器件漏电出现带电风险，同时柜门的密封胶条能够阻挡车间内的粉尘进入，延长内部电气元件的使用寿命。

　　在结构细节处理上，柜体的安装底板采用镀锌钢板材质，器件安装孔位都做了通用化设计，既可以适配原厂标配的电气元件，也能满足后期设备改造时更换不同品牌接触器、断路器的安装需求，不需要重新在底板上打孔攻丝。柜体顶部设计了吊装孔，方便车间内设备安装时的吊装转运，底部的安装支架可以根据现场实际安装需求调整固定高度，匹配不同批次CA6140车床的侧装支架高度差。从实际使用的角度，这款基础电气柜的设计完全贴合普通车床的工况需求，没有冗余的功能结构，所有结构设计都围绕机加工场景的可靠性、易维护性展开，既能够满足车床日常运行的电控需求，也能降低后期维护的操作难度，减少设备停机检修的时间成本。
