机床配套自动化电气控制柜体结构

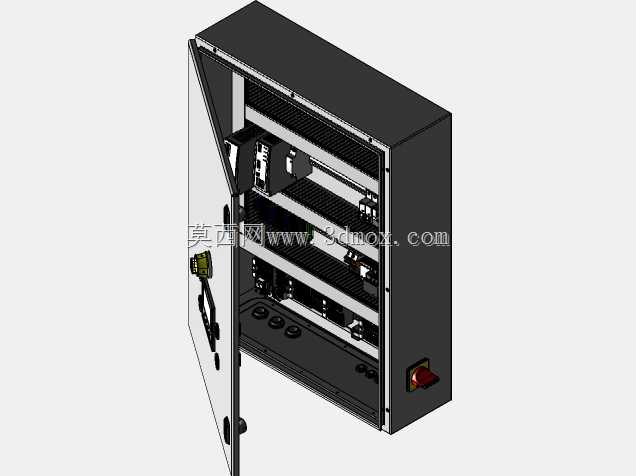

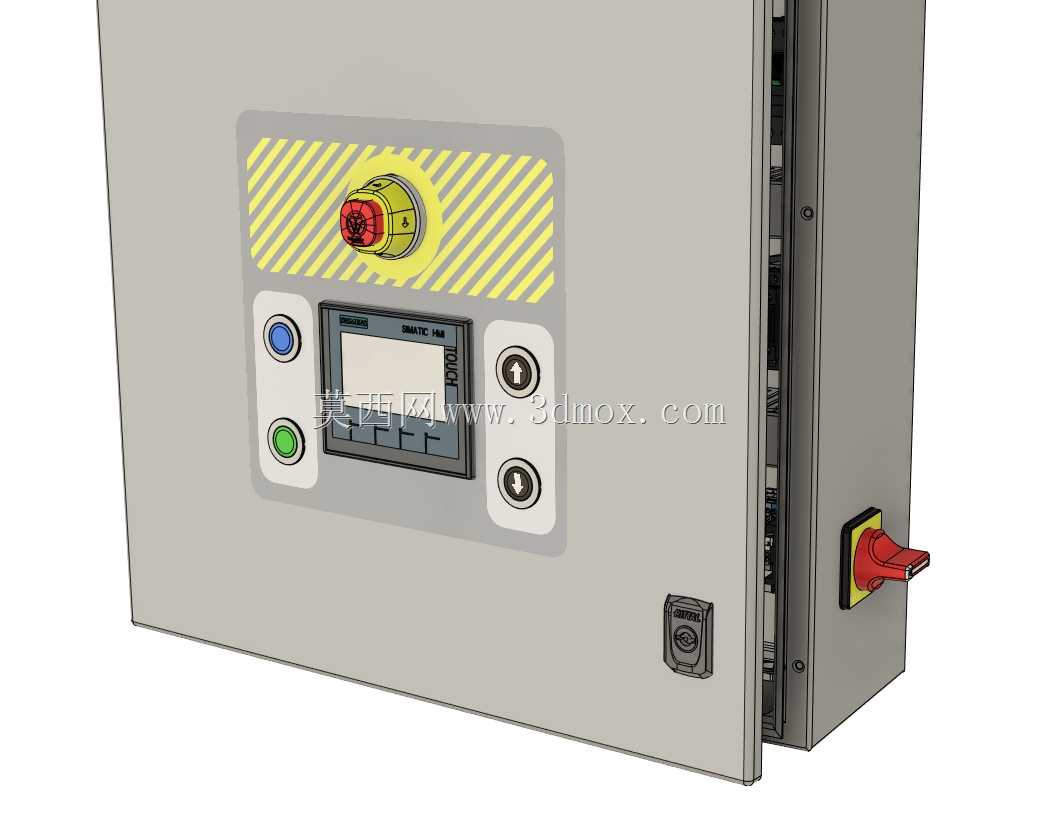

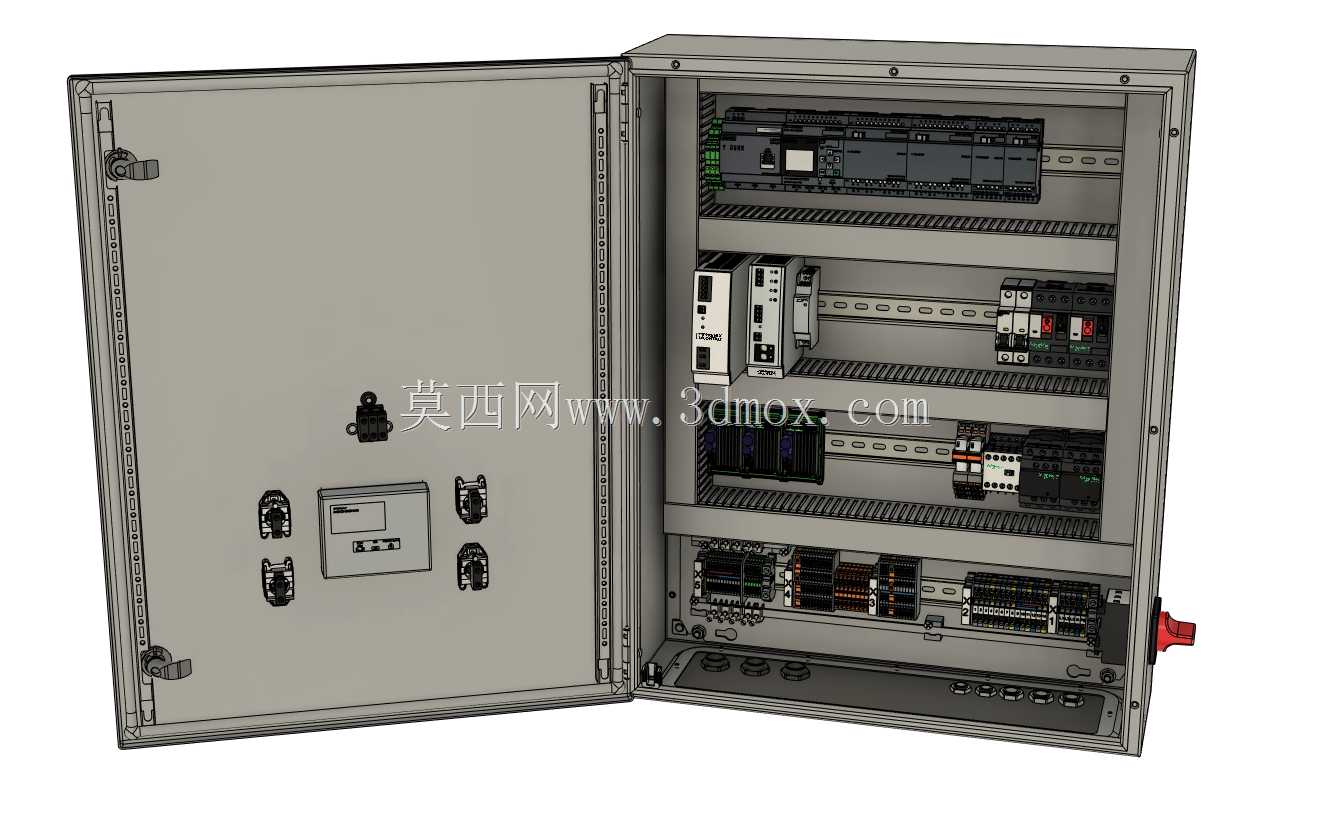

　　这款电控柜体主要面向普通车床类机加工设备的电气系统集成场景，在车间实际部署中，承担整台设备的动力配电、逻辑控制、信号中转与回路保护核心功能，是机床设备稳定运行的核心载体。从结构设计逻辑来看，柜体采用单开门壁挂/落地兼容式安装结构，门板内侧预留了操作显示元件的安装位，可布置启停按钮、状态指示灯、小型人机交互面板，无需额外开孔即可满足常规机台的本地操作需求，门板与柜体主体采用多点锁止结构，配合周边密封胶条，可满足普通机加工车间的防尘防溅防护要求，避免切削液飞溅、金属粉尘进入柜内造成元件短路或接触不良。柜内采用分层导轨安装布局，从上至下依次排布主控PLC单元、输入输出扩展模块、交流接触器与热继电器回路、接线端子排与电源模块，

　　不同层级之间预留足够的走线空间与散热间隙，强电回路与弱电信号回路分侧走线，可有效减少动力线路对控制信号的电磁干扰，符合工业电控系统的布线规范。柜体底部预留了标准化的格兰头安装孔位，可根据现场走线需求配置不同规格的电缆密封接头，外部动力电缆、电机控制电缆、传感器信号电缆均可从底部进入柜内，避免侧面或顶部开孔带来的防护等级下降问题，柜体右侧预留了总电源开关的操作手柄安装位，可在不开柜门的情况下切断整柜总电源，满足车间设备的安全操作规范。从安装边界来看，柜体的安装孔位采用通用型壁挂支架兼容设计，既可以通过背部挂耳固定在设备旁的墙面或立柱上，也可以搭配底部支撑脚落地安装，柜内导轨采用标准DIN导轨规格，

　　可兼容市面上绝大多数主流品牌的低压电气元件，无需额外定制安装支架。在实际建模过程中，所有元件的安装间距均参照低压配电设计规范预留，比如接触器之间的散热间隙、PLC模块与线槽的走线距离、端子排的接线操作空间都做了1:1还原，结构工程师在做整机布局时，可以直接调用该模型核对电控部分与机床床身、防护罩、走线槽的干涉情况，也可以基于该柜体框架调整内部元件排布，适配不同功率等级、不同控制逻辑的机床设备电控需求。柜内的线槽布局采用横平竖直的结构化设计，强弱电分槽布置，每个元件的接线端都预留了足够的弯线空间，避免实际装配时出现线缆弯折半径过小导致的线芯断裂问题，门板与柜体之间的接地连接位也做了明确的结构预留，可直接安装接地编织带，

　　满足设备的接地安全要求。不同于通用型电控柜，这款柜体的结构尺寸专门针对中小型机床的安装空间做了优化，不会占用过多的设备周边空间，同时内部容积足以容纳车床所需的全部控制元件，无需额外增设副柜，可降低整台设备的电控部分成本与安装复杂度。
