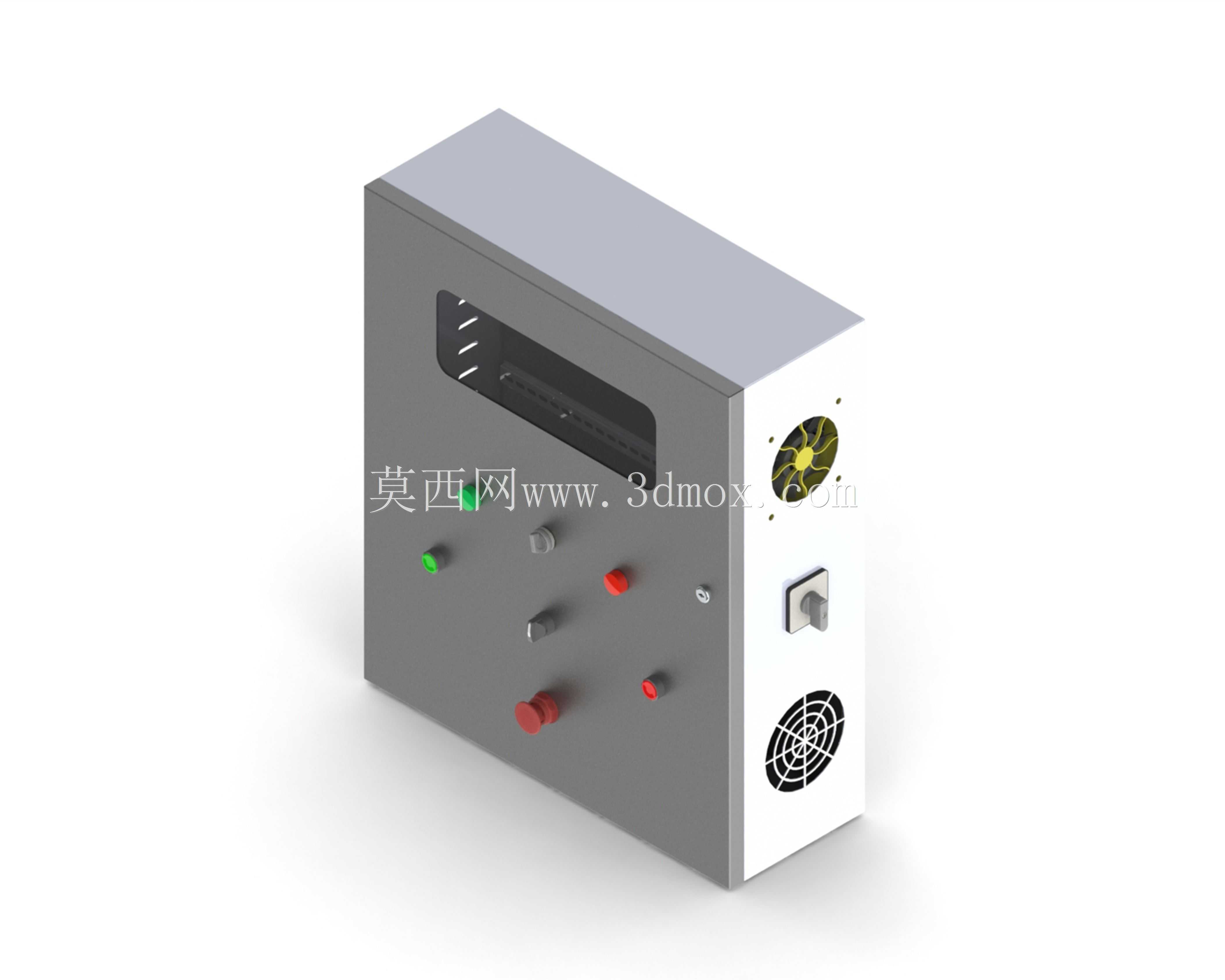

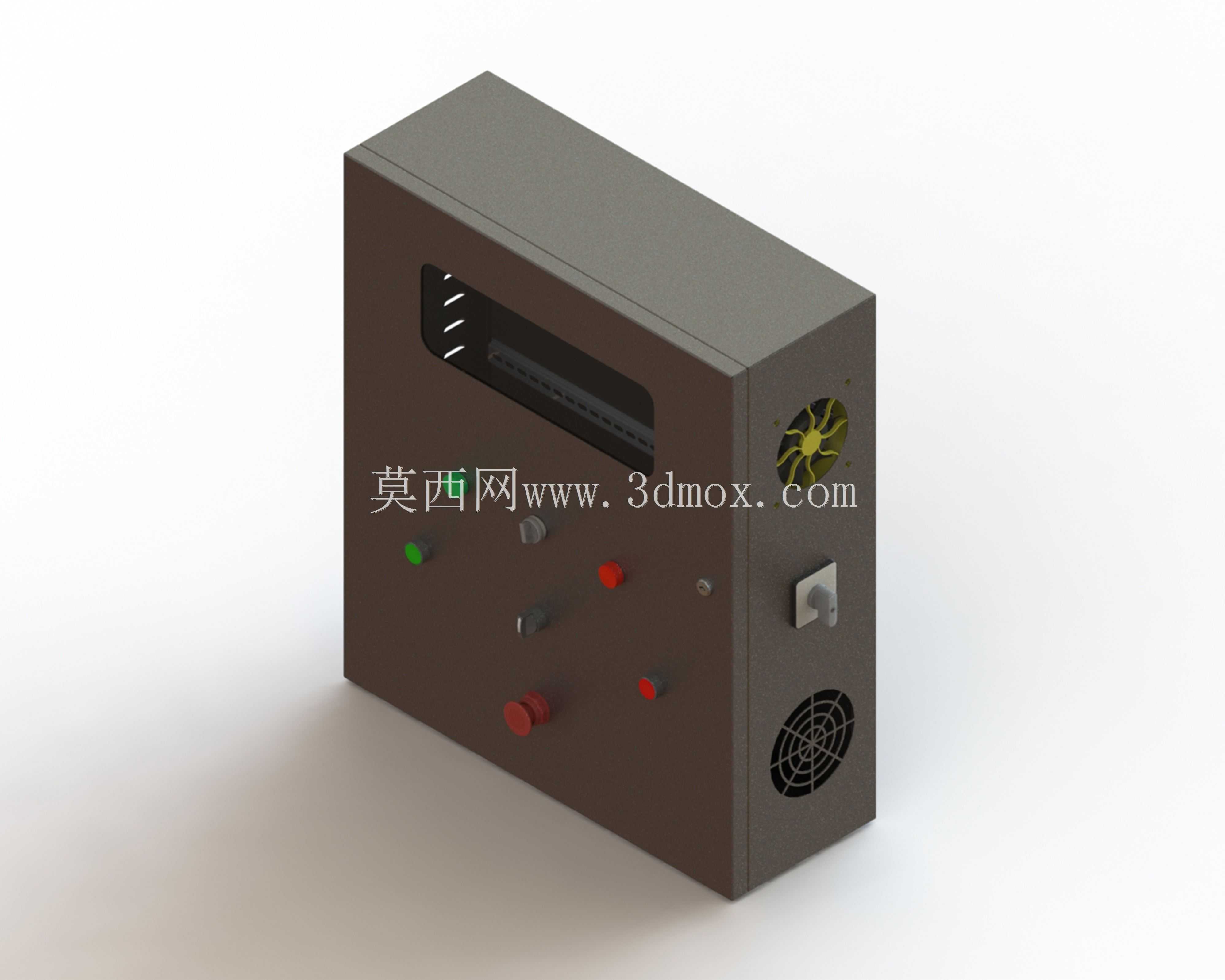

CA6140车床配套电气控制配电箱体

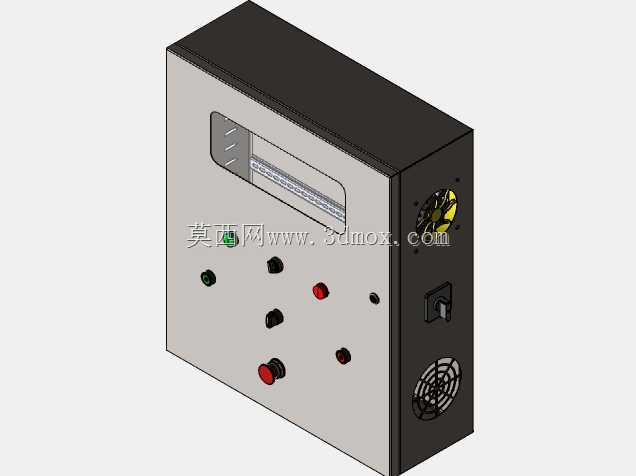

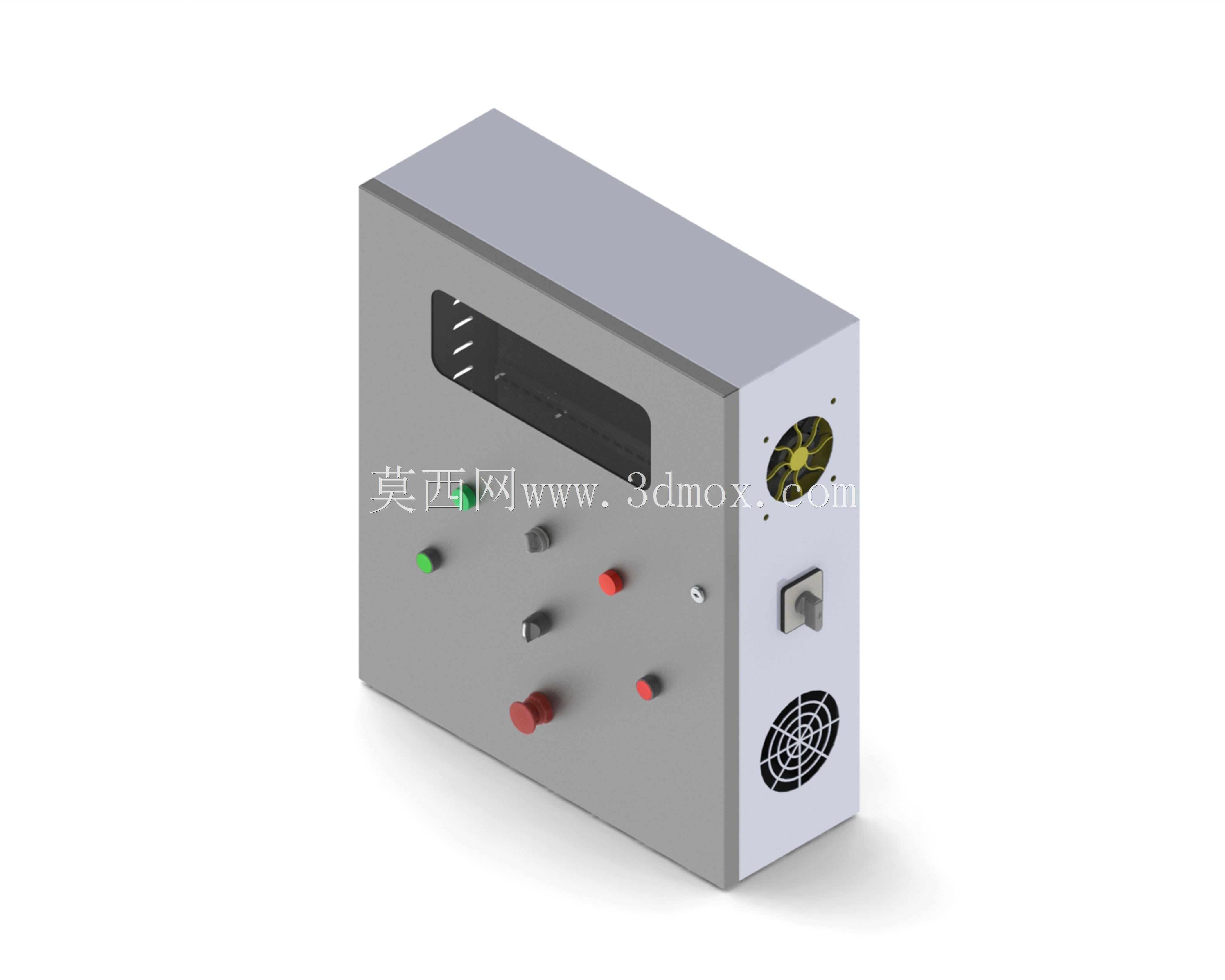

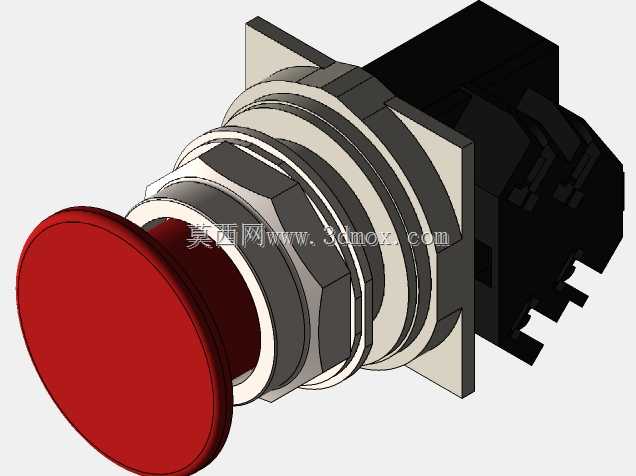

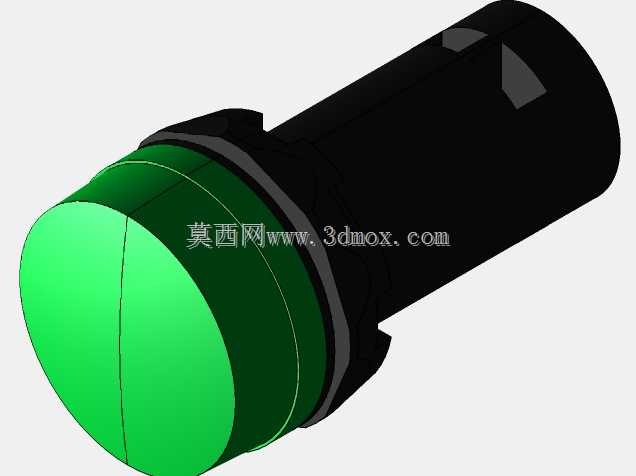

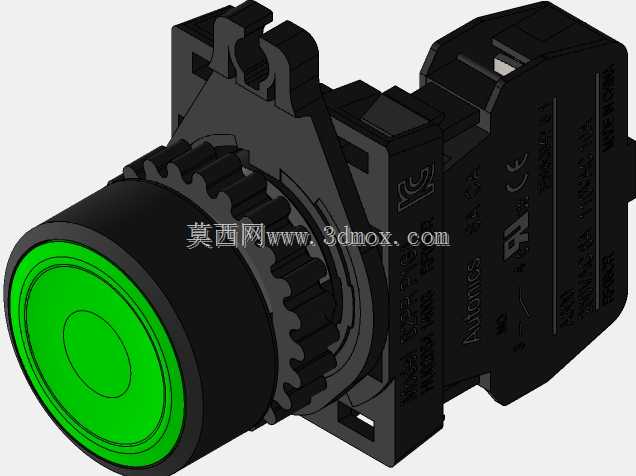

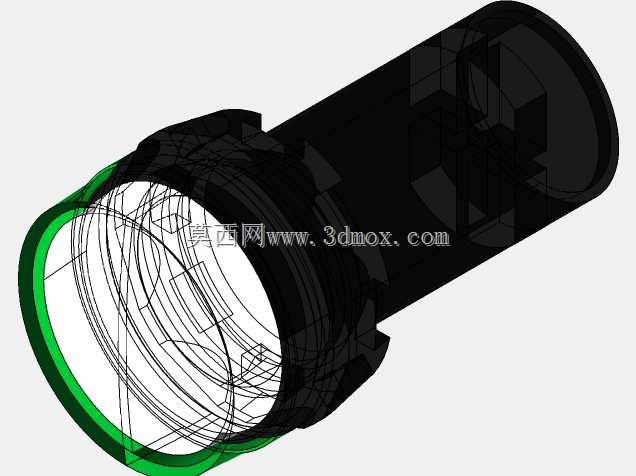

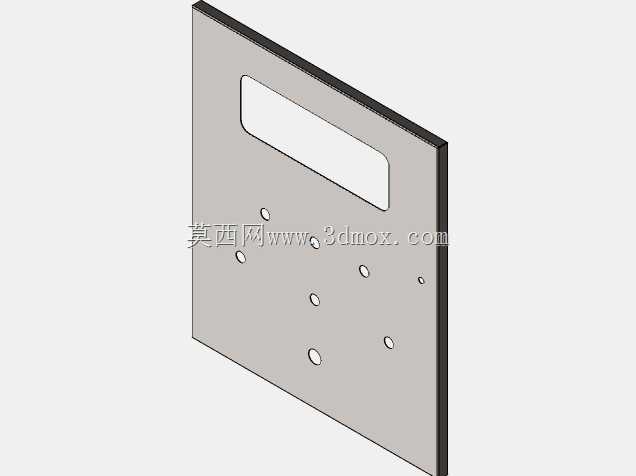

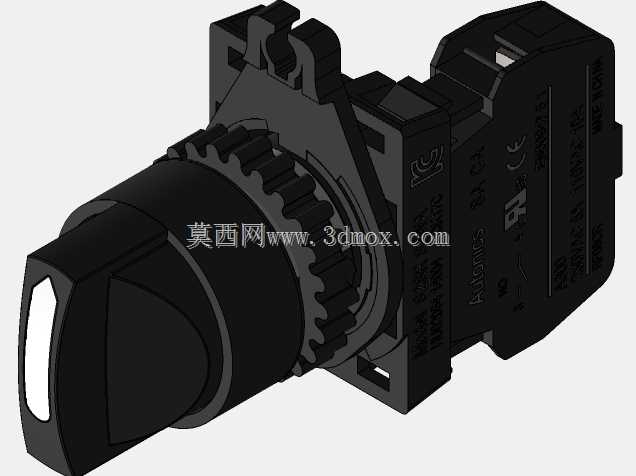

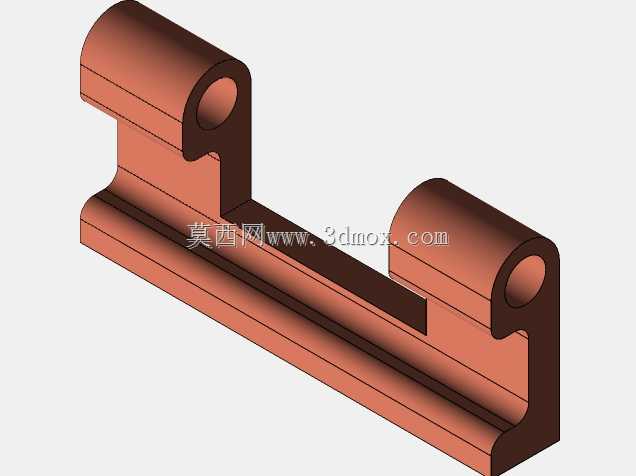

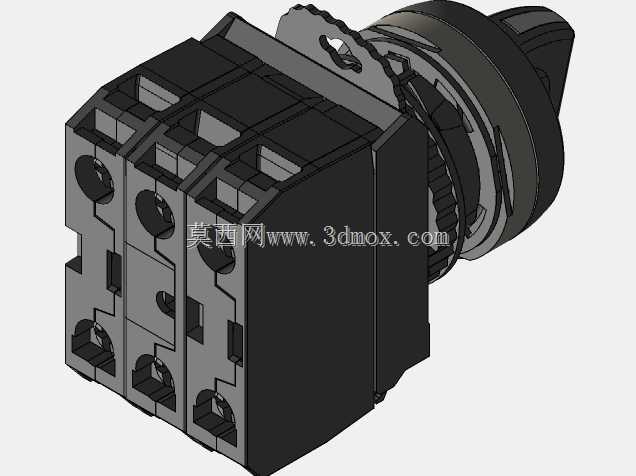

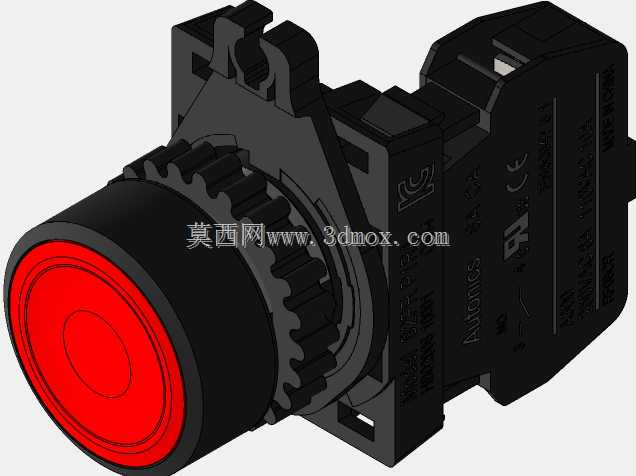

　　这款配电箱体是专为CA6140普通车床配套设计的电气控制承载单元，在机床整体布局中通常安装在床身侧方便于操作人员触及的位置，承担整台车床主电路通断、控制回路配电、信号反馈集成的核心作用，所有车床的进给控制、主轴启停、冷却泵驱动的线路都要汇总到这个箱体内完成分线与保护。从结构设计来看，箱体采用1.5mm厚冷轧钢板弯折成型，整体为立式矩形结构，门板与箱体后侧通过内藏式铰链连接，开合角度可达110度，完全满足内部元器件安装、后期线路检修的操作空间需求；门板上部预留了矩形观察窗位，可内嵌状态指示灯组或者数显电流电压表，无需开门就能直观掌握设备供电状态，门板下部排布了主令开关、急停按钮、旋钮的安装孔位，

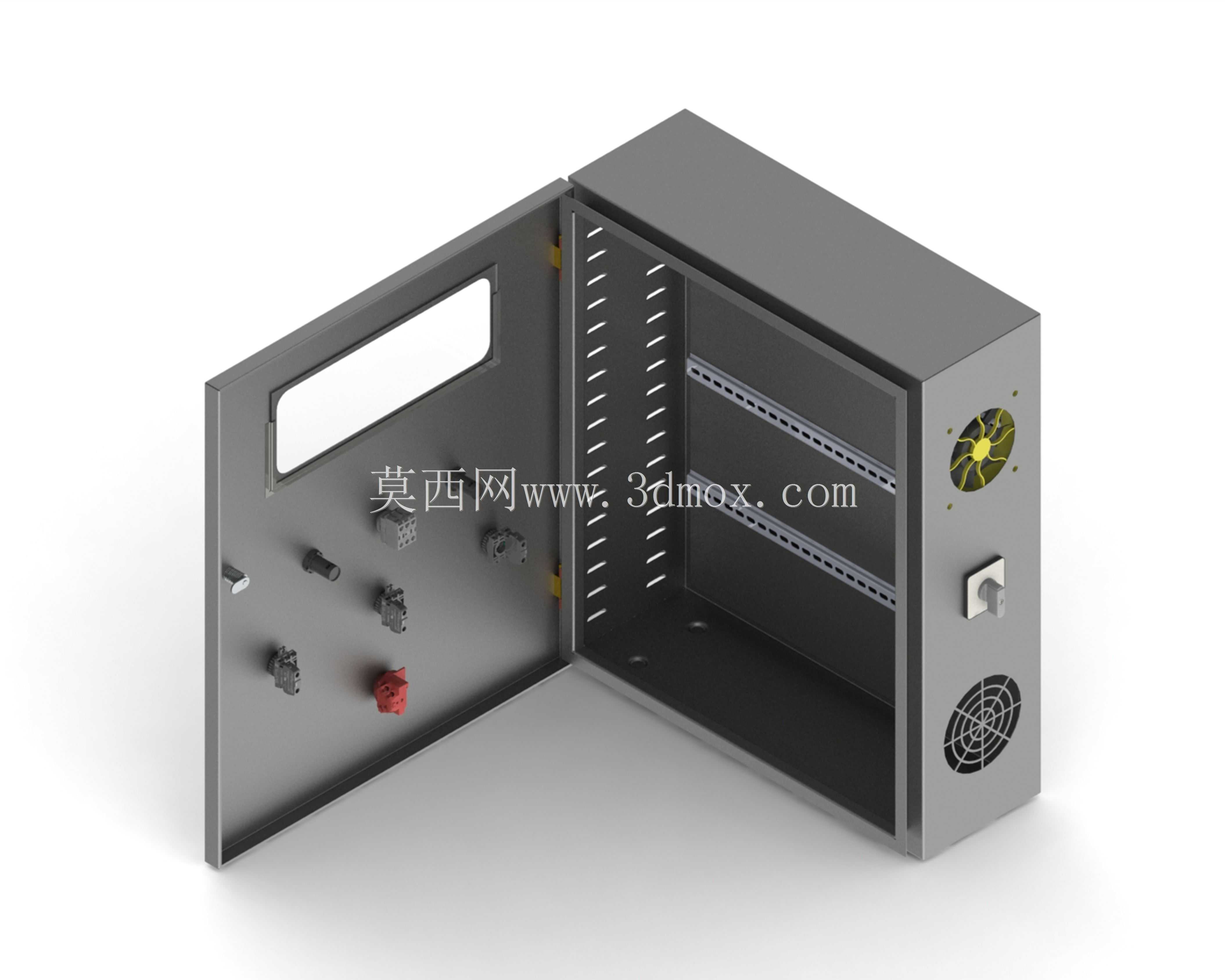

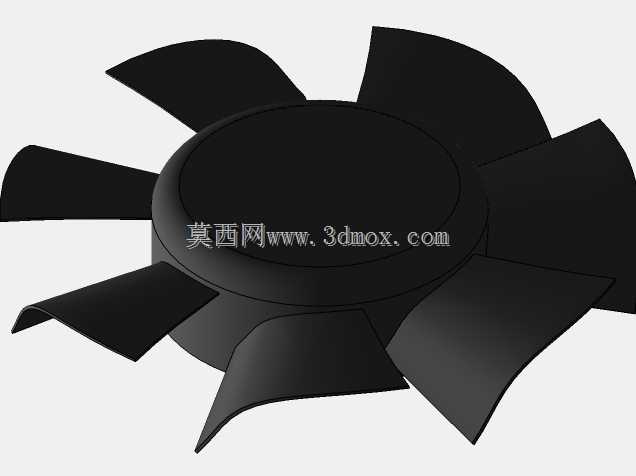

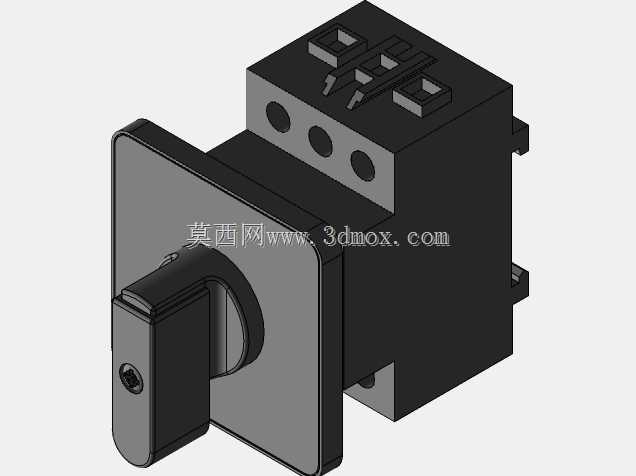

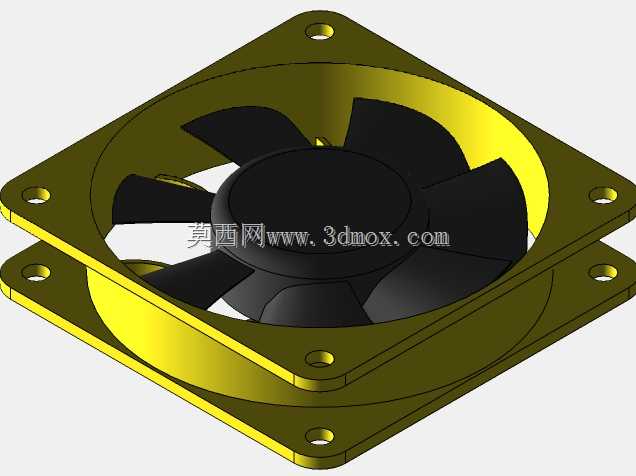

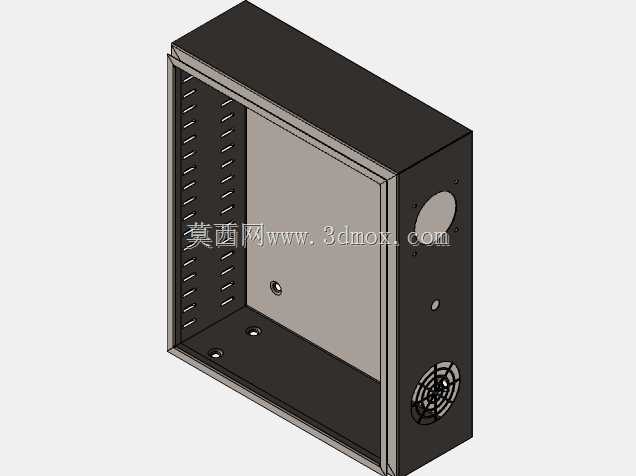

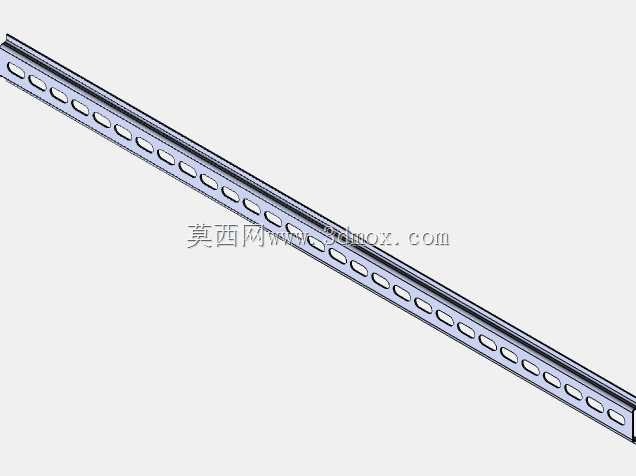

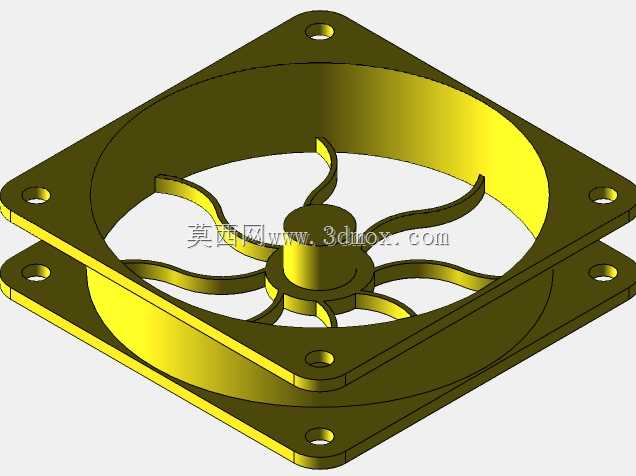

　　操作高度刚好适配站立操作人员的手部操作区间，避免过度弯腰或者抬手的操作疲劳。箱体内部设计了两条横向可调节安装轨，轨面预制了通用的模数化安装孔位，既可以固定小型断路器、交流接触器、热继电器这类常规低压电器，也能根据实际控制需求加装端子排、小型开关电源、继电器模组等扩展元件，安装轨的固定孔预留了上下20mm的调节余量，可适配不同尺寸元器件的安装深度，避免元器件顶到门板或者箱体后壁。箱体右侧壁上下分别布置了轴流风机安装位与通风栅格，形成下进上出的散热风道，可带走箱内电器长时间工作产生的积热，避免高温环境下接触器触点氧化、电子元件参数漂移的问题，侧壁同时预留了主电源进线锁开关的安装位，挂锁后可切断总电源并锁定，

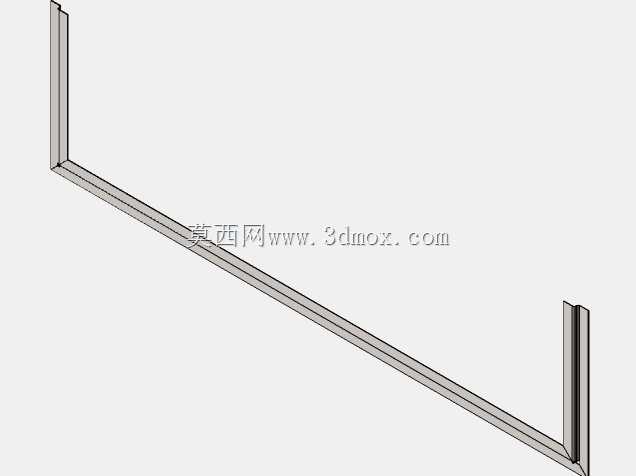

　　满足车间设备断电检修的安全规范要求。设计阶段充分考虑了钣金加工的工艺性，所有弯折处都预留了合理的折弯止裂槽，门板与箱体的贴合面四周粘贴有发泡密封胶条，可阻挡车间内的切削液飞溅、金属粉尘进入箱内，防护等级可达IP54，完全适配机加工车间多油污、多金属碎屑的复杂工况；箱体背部预制了四个挂装固定孔，孔位间距匹配CA6140车床床身侧方的预装螺纹孔，安装时无需额外打孔适配，直接通过螺栓即可完成固定，进线孔位都设计在箱体底部，可搭配电缆防水接头使用，避免线路从侧面或者顶部进线带来的积液渗漏风险。门板内侧预留了线槽安装空间，可将箱内走线规整收纳，避免线路杂乱干扰元器件散热，也方便后期故障排查时的线路梳理，所有外露的金属边缘都做了钝化去毛刺处理，避免安装检修时划伤操作人员手部。
