4吨定柱式回转摇臂起重吊运设备

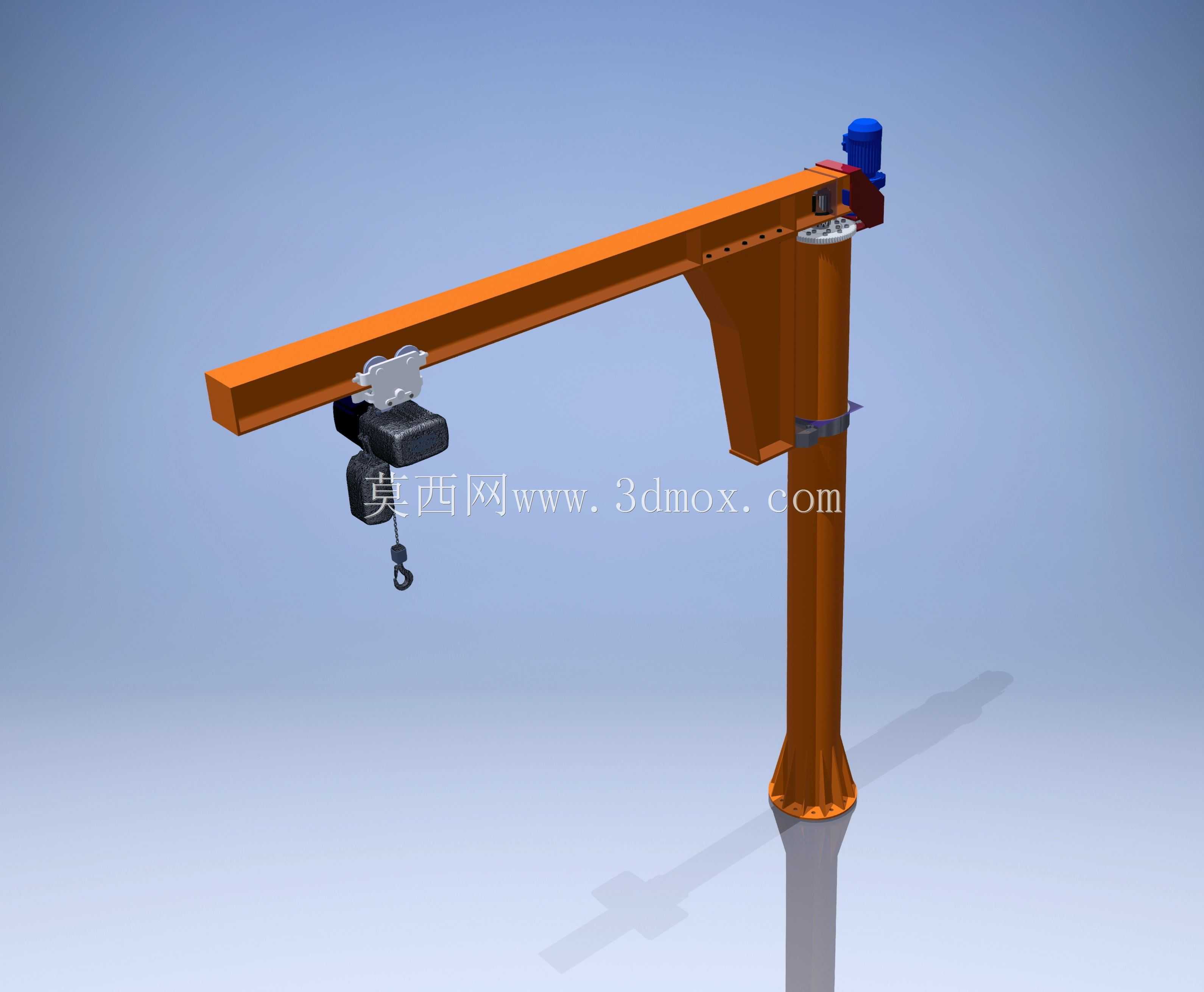

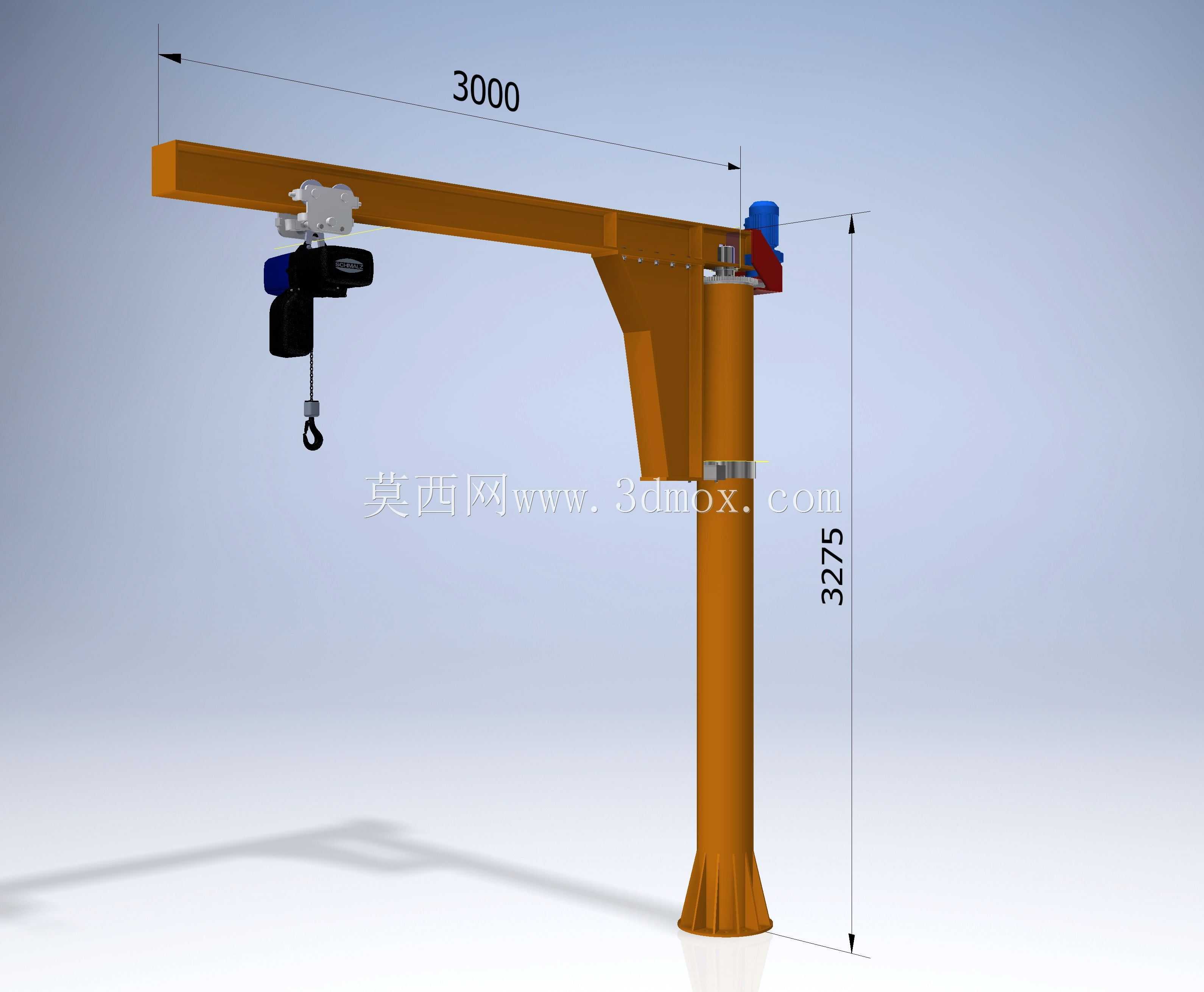

　　在机械加工车间、中小型装配工段、仓储库区的物料转运场景里，这类定柱式回转摇臂起重设备是工位级物料吊运的核心配套装备，主要承担固定覆盖半径内的工件上下料、设备维保部件吊装、重型工装移位等作业，相比大跨度桥式起重机，它的作业响应更快、工位适配性更强，不会占用车间上部的主起重通道资源，适合单工位覆盖范围内的高频次小范围吊运作业。这款设备额定起重量为4吨，摇臂有效作业半径为4米，整体采用立柱定装的结构形式，立柱底部通过法兰盘与地面混凝土基础做刚性锚固，安装时需要保证立柱的铅垂度偏差控制在千分之一以内，避免回转过程中出现偏载卡滞、臂架形变不均的问题，基础预埋螺栓的规格需要匹配满载时的倾覆力矩核算值，通常会在基础下方设置钢筋混凝土承台，

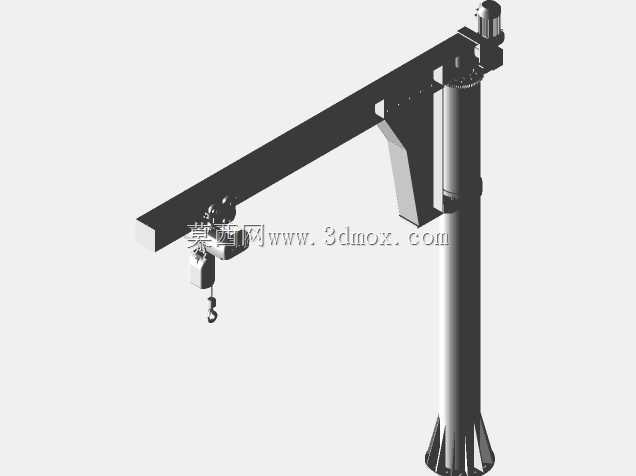

　　抵消吊运作业时的动载荷冲击。从结构设计逻辑来看，臂架采用箱型截面焊接结构，相比传统工字钢结构，箱型截面的抗扭刚度更强，在悬臂端满载工况下，臂架的下挠量可以控制在作业半径的千分之一点五以内，避免电动葫芦运行过程中出现爬坡、溜车的问题；臂架与立柱的连接部位采用回转支承结构，上部配置驱动减速单元，可实现360度全范围回转，回转过程的线速度控制在每分钟20米以内，既保证作业效率，也避免回转惯性过大导致吊物摆动幅度过大。电动葫芦沿臂架下翼缘的轨道运行，起升机构配置双制动结构，分别为电机端电磁制动与减速器端负载制动，即使单路制动失效也能保证吊物不会出现自由滑落的风险，起升钢丝绳采用镀锌高强度钢丝绳，安全系数不低于6倍，

　　满足重型工件吊运的安全规范要求。在安装边界上，立柱的总高度需要匹配车间的净空高度，臂架下沿距离地面的有效起升高度通常根据工位需求设定，一般不低于3米，保证吊物可以越过工位周边的设备、工装护栏等障碍物；臂架回转范围内不能有固定的管线、结构梁柱等遮挡物，作业半径覆盖的区域需要划定为吊运警戒区，避免无关人员进入。设计过程中针对立柱的受力做了专门的优化，立柱下部采用变径加厚结构，靠近基础法兰的位置壁厚比上部增加30%，抵消悬臂满载时产生的弯曲应力，臂架与立柱的连接节点处设置了加强筋板，筋板采用圆角过渡焊接，避免应力集中导致的焊缝开裂问题，所有焊接部位都做了去应力退火处理，减少长期重载作业下的结构形变。这类设备的实际使用场景覆盖非常广，

　　除了机加工车间的机床上下料，还可以用在维修车间的重型零部件拆装、仓储区的重型货物堆垛、装配线的部件对位吊装等场景，相比移动起重设备，它的固定安装形式不占用地面通道空间，作业时不需要提前规划行驶路径，操作人员通过手电门就可以完成起升、回转、葫芦行走的全流程操作，单人即可完成常规吊运作业，大幅降低工位级重型物料搬运的人力成本。在结构细节设计上，臂架的端部设置了行程限位块，避免电动葫芦行走到臂架末端时脱轨，回转机构也设置了极限位置的限位缓冲装置，减少回转到硬限位时的冲击；立柱上部的驱动单元采用外置式安装，后期维护时不需要拆解臂架结构就可以完成减速电机、回转支承的润滑与更换，日常维保的便捷性更高。设备的表面涂装采用环氧富锌底漆加聚氨酯面漆的工艺，适应车间内的切削液、润滑油飞溅环境，避免结构件过早锈蚀，延长整体使用寿命。需要注意的是，这类设备属于固定式起重装备，安装完成后需要做满载静载、动载测试，静载测试通常采用1.25倍额定载荷悬吊10分钟，检查结构形变、焊缝、制动系统的状态，动载测试采用1.1倍额定载荷做全行程的起升、回转、行走动作，确认各机构运行无卡滞、无异响、制动可靠后才能投入正式使用，日常使用过程中需要定期检查回转支承的螺栓预紧力、钢丝绳的磨损量、制动片的磨损厚度，按照起重设备维保规范做定期校验，保证作业过程的安全性。
