多规格开槽滚花指形紧固件三维设计

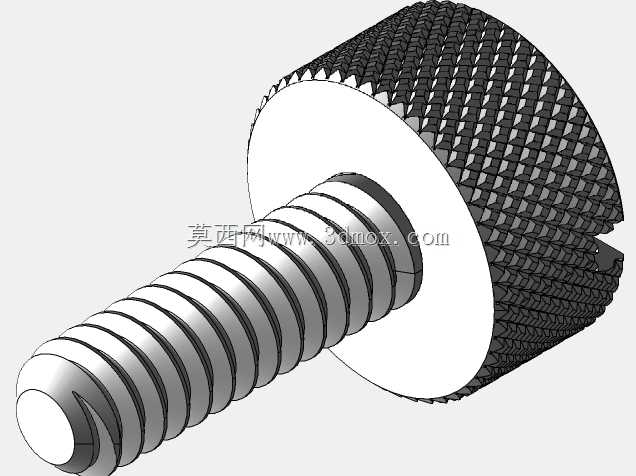

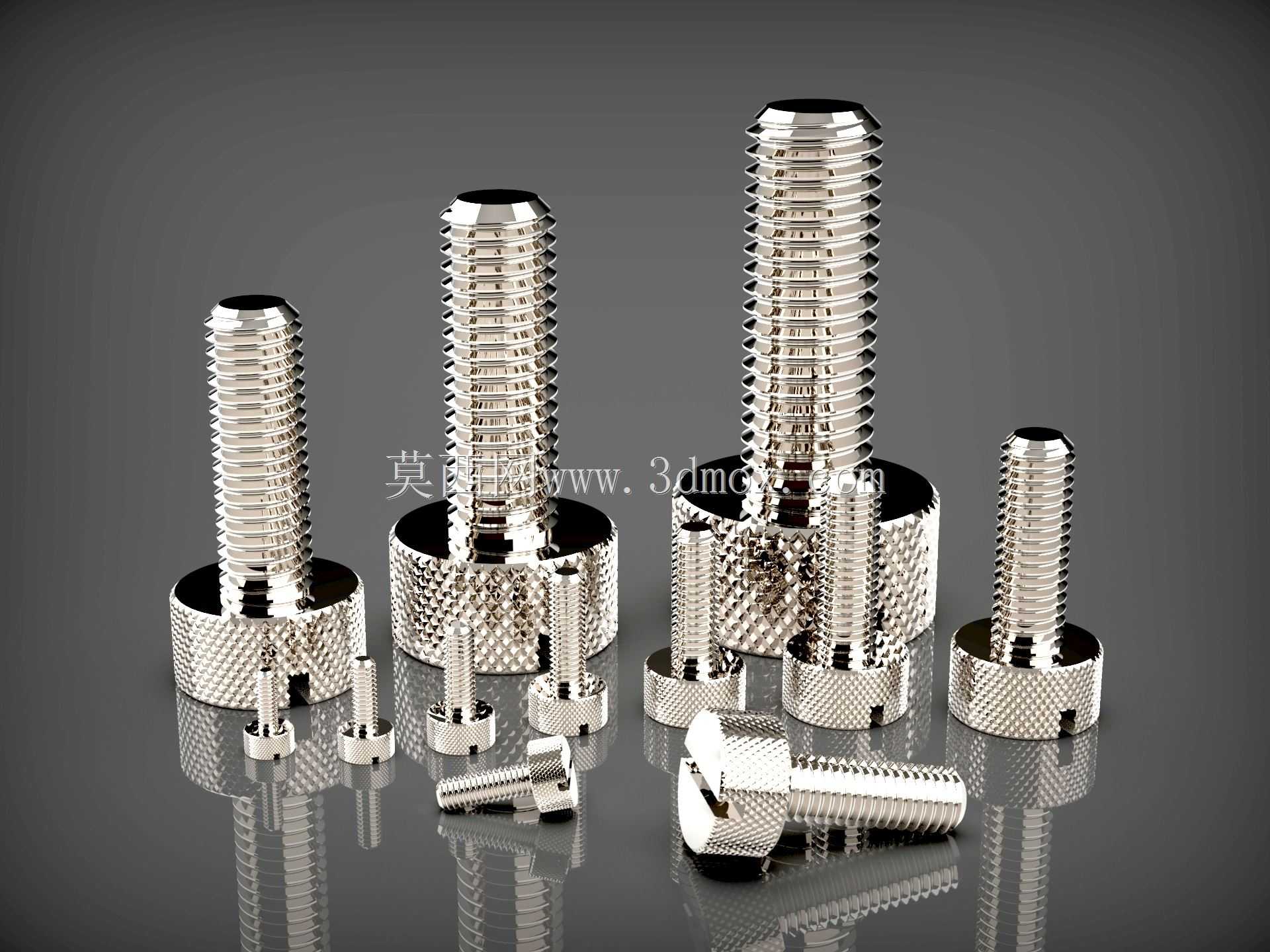

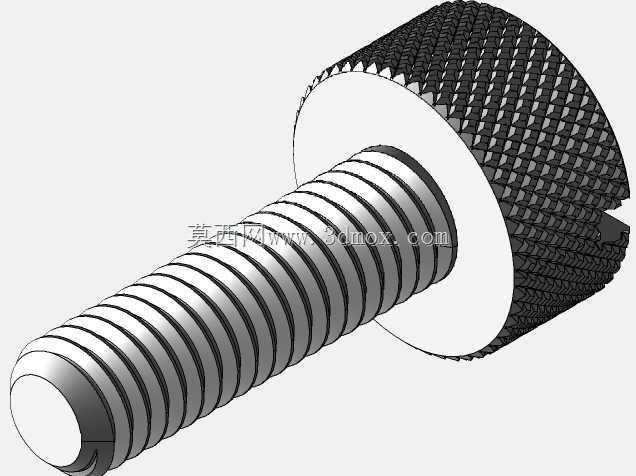

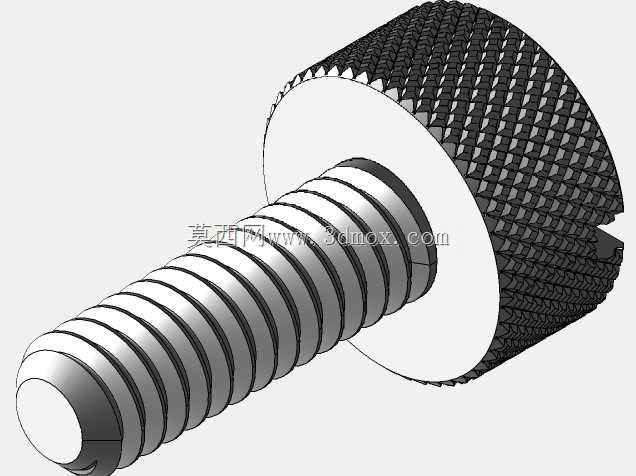

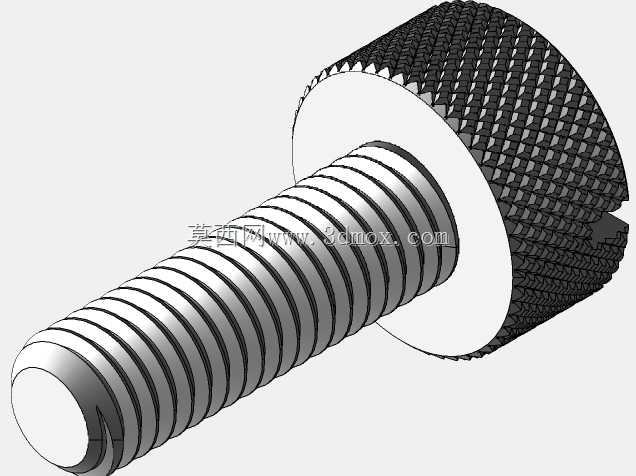

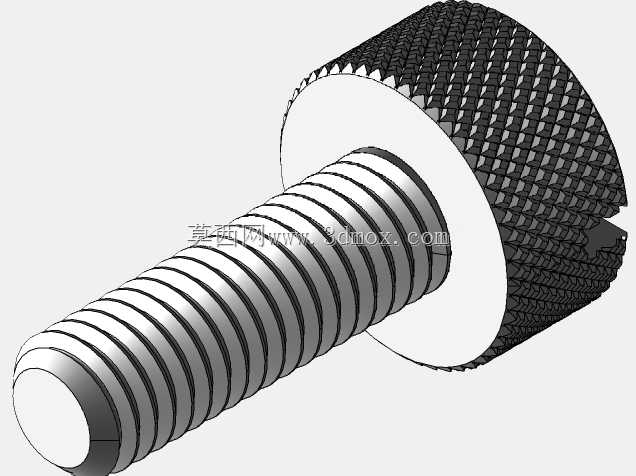

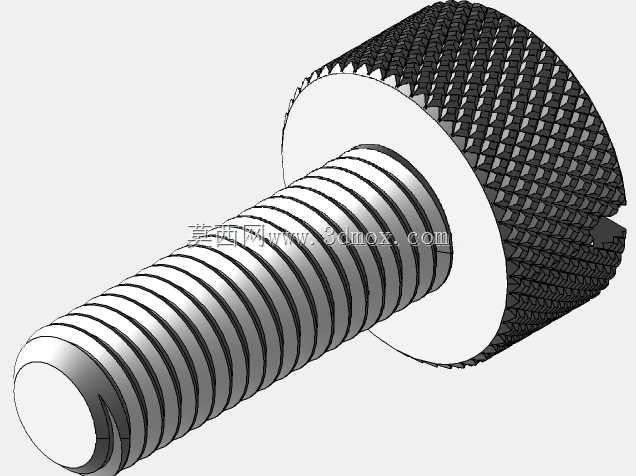

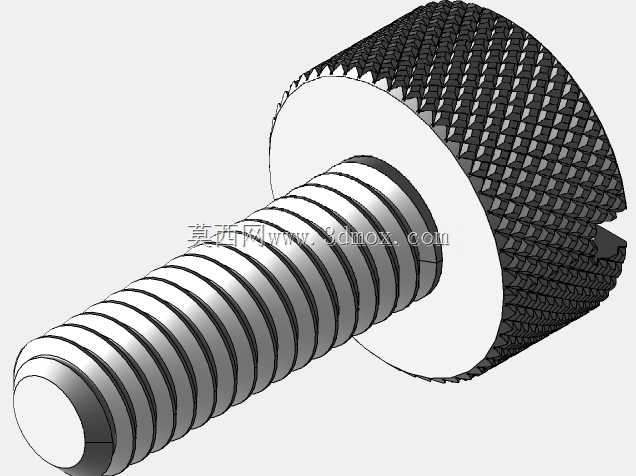

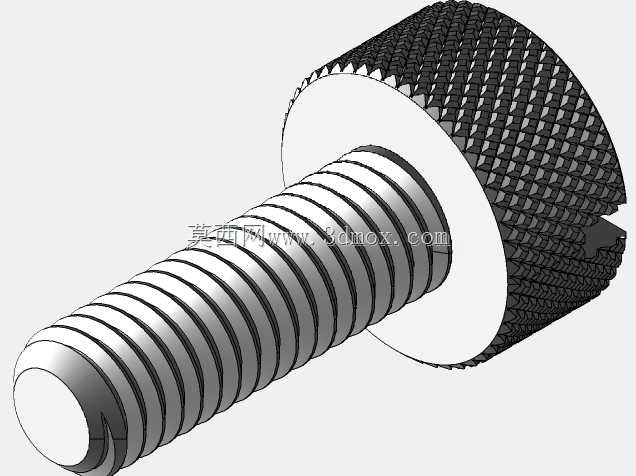

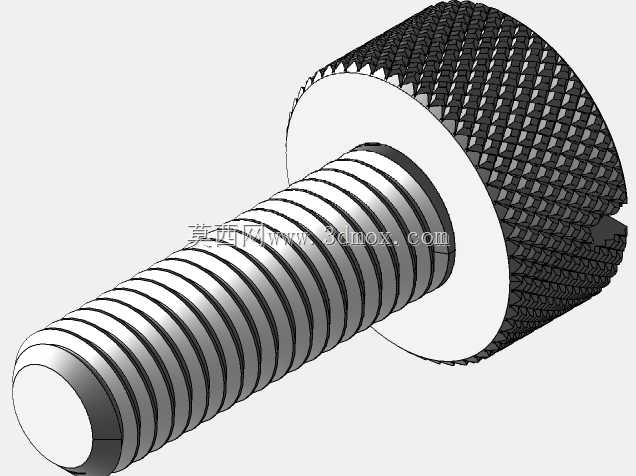

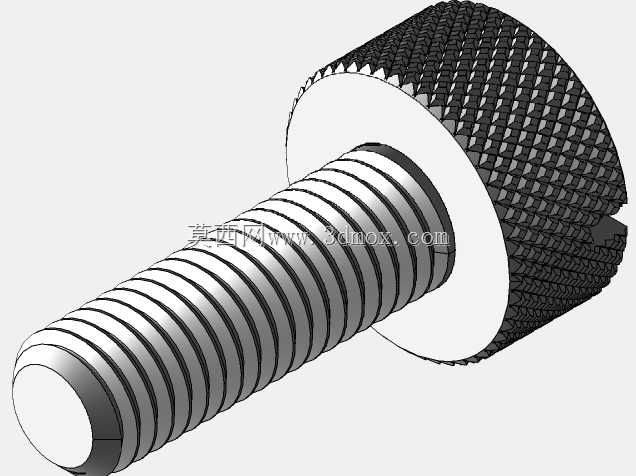

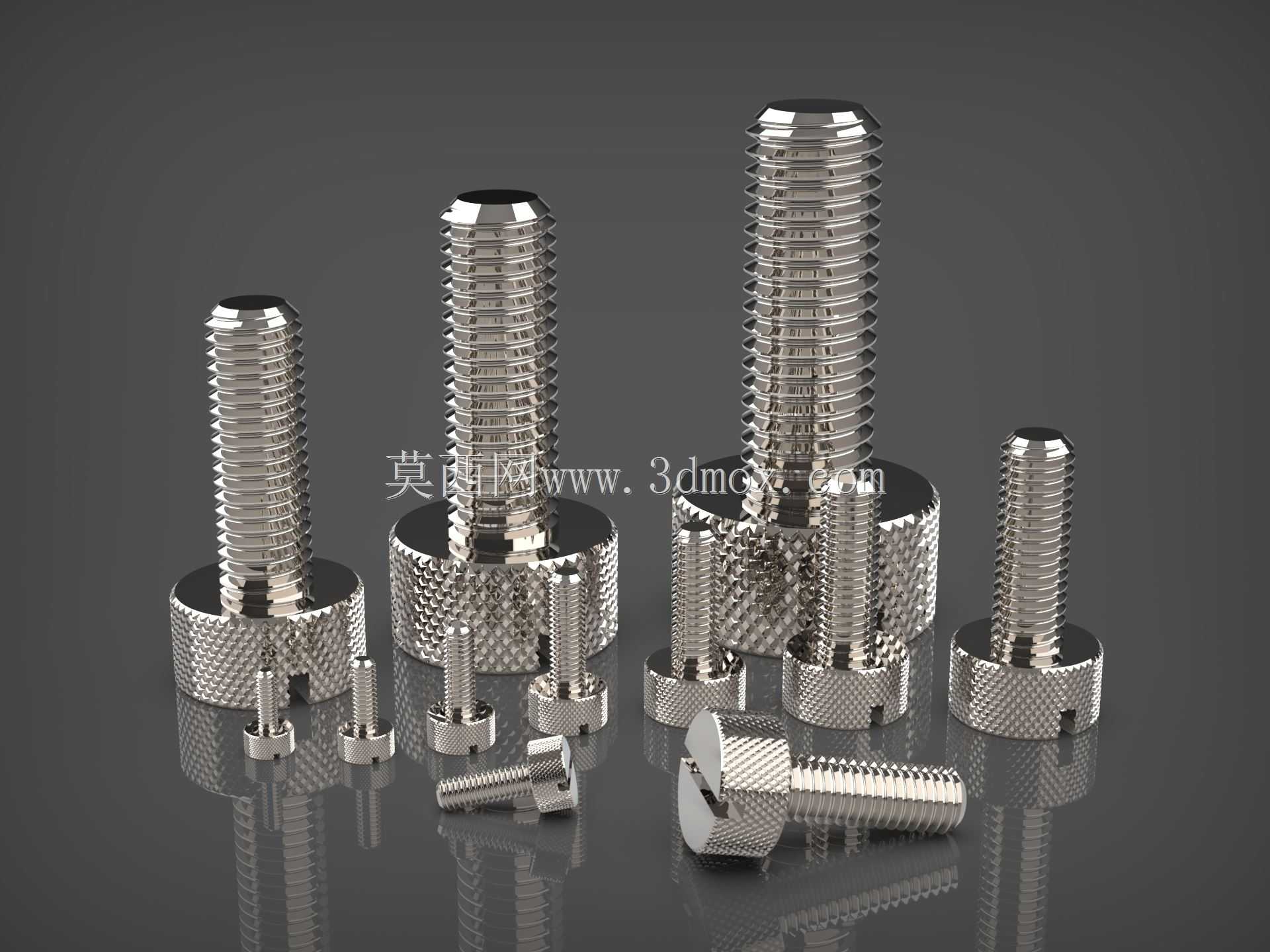

　　在日常的机械装配、工装调试以及小型设备维护场景里，手拧紧固件的使用频率远高于需要配套工具才能操作的标准件，尤其是在需要频繁拆装、调整位置的工位上，不需要额外工具就能徒手操作的指形螺钉，能大幅降低操作门槛，提升装配调试的效率。这次设计的开槽滚花指形螺钉，覆盖了从M1.6到M12的全系列常用规格，不同规格对应不同的锁紧力需求与安装空间限制，小规格M1.6、M2、M2.5的型号主要用于仪器仪表内部的线路板固定、小型传感器的位置微调，这类场景本身锁紧力要求不高，但操作空间狭窄，且经常需要根据调试情况反复松紧，大直径的滚花头部能提供足够的徒手摩擦力，哪怕是戴薄型劳保手套也能顺利施力。头部侧面的滚花纹理采用了直纹滚花设计，

　　滚花的齿距根据头部直径做了匹配调整，小直径头部的滚花齿距更密，避免手指接触时打滑，大直径头部的滚花齿距适当放大，既保证摩擦力，也能减少加工时的刀具损耗。头部顶端的一字开槽并非冗余设计，当紧固件长期使用出现咬合、或者需要更大锁紧力的时候，可以配合一字螺丝刀进行加力操作，兼顾徒手快拧和工具辅助锁紧的双重需求，这也是很多纯手拧螺钉容易忽略的设计细节。从尺寸边界来看，不同规格的螺钉头部厚度与螺纹长度做了对应匹配，M3及以下规格的头部厚度控制在3mm以内，避免在狭小的仪器舱内占用过多安装空间，M4到M8的中规格型号头部厚度在5-8mm区间，对应的螺纹长度覆盖10mm到25mm，能满足普通工装夹具、设备外壳护板的固定需求，M10、

　　M12的大规格型号头部厚度达到10mm以上，螺纹长度做到30-35mm，可用于需要较大锁紧力的大型工装定位、重型设备的手动调节部位，徒手操作就能达到足够的预紧力，不需要借助扳手就能完成固定。设计过程中特意对螺纹收尾部分做了退刀槽优化，避免螺纹拧到底部时出现卡滞，同时头部与螺杆的衔接处做了R角过渡，减少应力集中，即便是频繁反复松紧，也不容易在衔接位置出现断裂。滚花部分的外径比螺纹大径大出2-5mm，根据规格递增，保证手指拧动的时候有足够的力臂，不需要施加太大的握力就能达到预期的锁紧力矩。这类紧固件的实际应用场景非常广泛，除了常规的工业设备装配，在3D打印机的平台调平、摄影器材的配件固定、实验室测试工装的快速装夹场景里都能用到，

　　不同长度的螺纹规格可以适配不同厚度的被连接件，不需要额外加装垫片就能实现稳定压紧。建模的时候对每一个规格的螺纹牙型都做了准确还原，滚花的齿形深度也按照实际加工参数做了等比例建模，不管是用来做装配干涉检查，还是用于后续的加工出图，都能直接复用模型数据，不需要二次调整尺寸。头部的一字开槽深度控制在头部厚度的三分之一左右，既保证螺丝刀有足够的插入深度，不会因为槽太浅出现滑牙，也不会因为开槽过深降低头部的结构强度，即便是用螺丝刀施加较大的扭矩，头部也不会出现开裂变形。螺杆末端做了倒角处理，安装时可以顺利对准螺纹孔，不需要反复调整对位，尤其是在盲孔安装的场景下，倒角引导能大幅提升装配效率，避免螺纹错牙损坏内螺纹。从安装适配性来看，所有规格的螺钉都适配对应标准公制内螺纹，不需要定制特殊的配套螺孔，现有设备上的标准螺纹孔都可以直接安装替换，滚花头部的下端面做了平面度处理，压紧被连接件的时候能保证接触面受力均匀，不会因为端面倾斜导致被压件出现翘起或者局部应力过大的问题。
