公制规格弹簧垫圈M3至M24系列

　　弹簧垫圈是螺纹连接副中不可或缺的防松元件，广泛应用于各类机械设备、机床、钢结构、电力设施、交通装备的螺纹连接部位，在受振动、交变载荷的连接场景中，依靠自身的弹性变形补偿螺纹副的轴向间隙，同时通过切口尖端的咬合作用增大螺纹副之间的摩擦阻力，避免螺栓螺母在设备运行过程中出现松动退牙的问题，保障连接结构的长期可靠性。

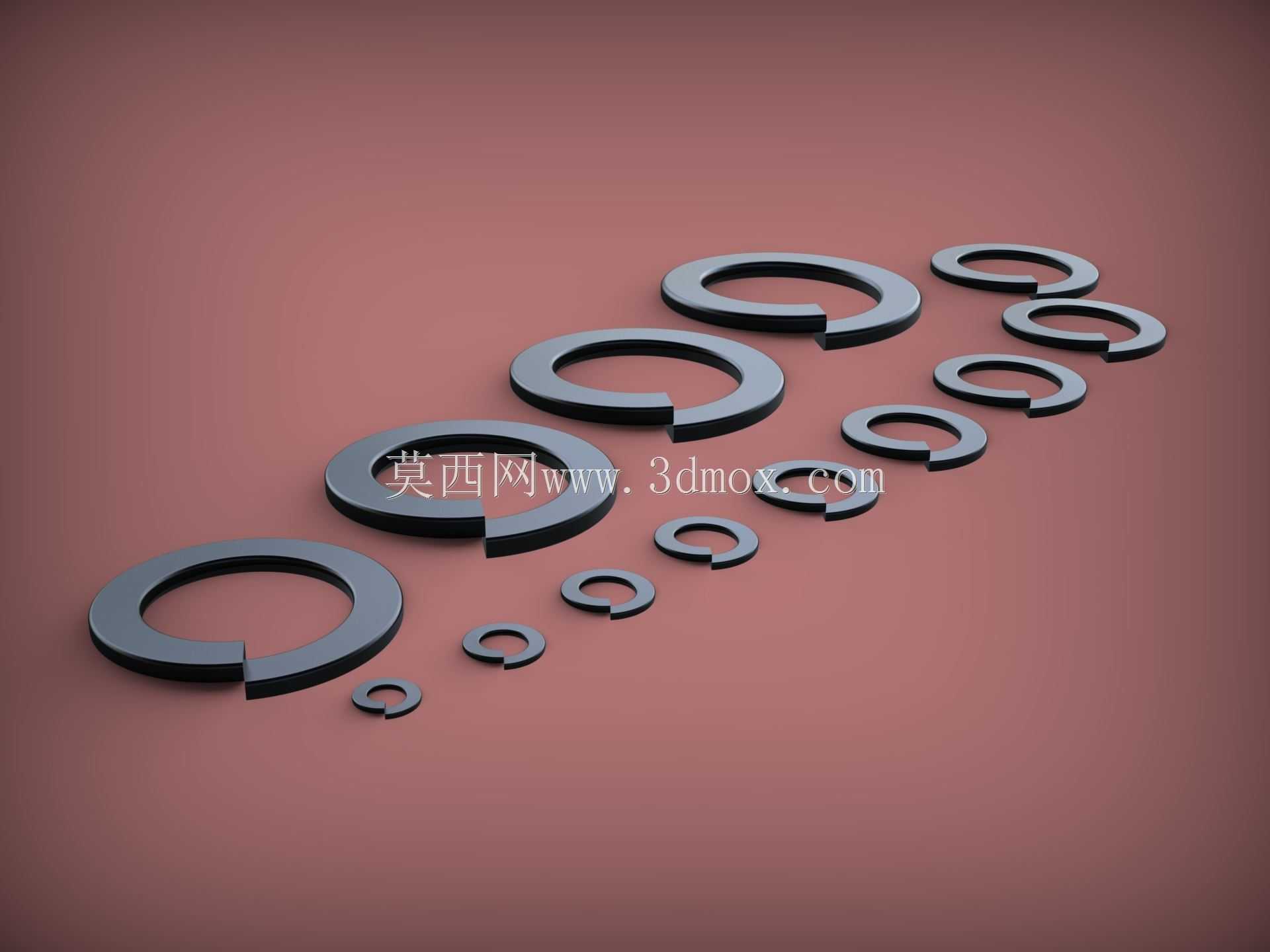

　　本次呈现的系列弹簧垫圈覆盖M3到M24的常用公制螺纹规格，能够适配从小型电子设备紧固、仪器仪表装配，到中型机床部件连接、工程机械结构固定的多场景选型需求。设计过程中严格遵循公制紧固件的相关标准，每个规格的垫圈都匹配对应螺纹的公称尺寸，内径尺寸略大于对应螺栓的公称外径，保证装配时能够顺利穿入螺栓杆部，同时外径尺寸与对应平垫圈的常规外径保持适配，不会出现外径过小压接面不足、或是外径过大与周边安装结构干涉的问题。垫圈的厚度、切口开口量、自由状态下的翘曲高度都经过反复校核，既保证安装拧紧后能够产生足够的弹性反力，又不会因为弹力过大导致螺栓附加应力过高，或是垫圈本身在反复载荷下出现疲劳断裂。

　　从安装边界来看，不同规格的垫圈对应不同的螺栓预紧力要求，M3到M6的小规格垫圈适用于低载荷、小空间的安装场景，安装时需要控制拧紧力矩，避免压溃垫圈或是导致螺纹滑牙；M8到M16的中等规格垫圈是通用机械装配中用量最大的区间，适配大部分常规设备的部件连接，安装时配合对应等级的螺栓使用，能够在常规振动工况下保持稳定的防松效果；M18到M24的大规格垫圈则适用于重载连接部位，比如机床床身固定、重型设备机架连接等场景，这类大规格垫圈的材料厚度更大，弹性变形量更充足，能够承受更高的预紧力，在大载荷交变作用下依然可以保持持续的张紧力。

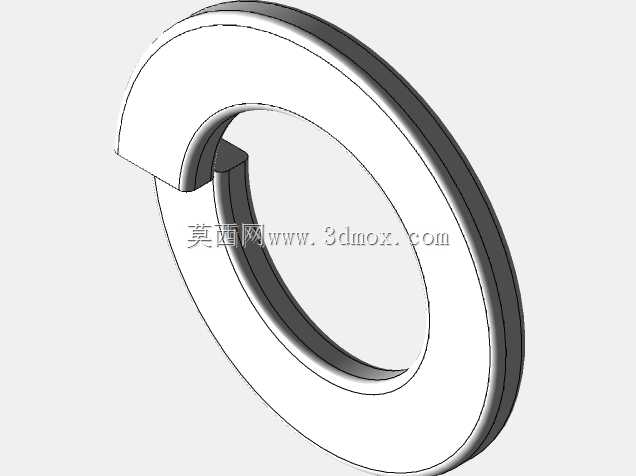

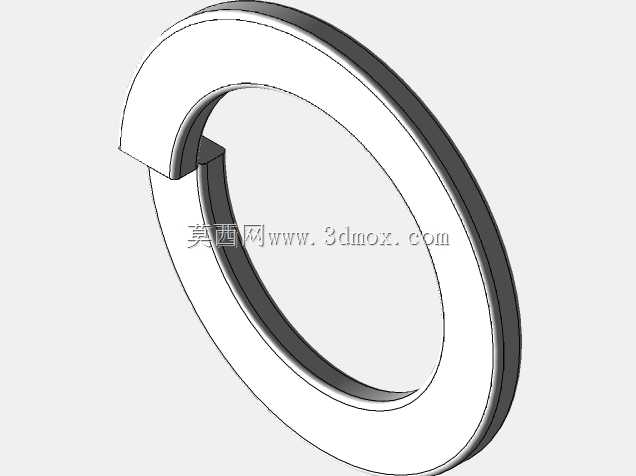

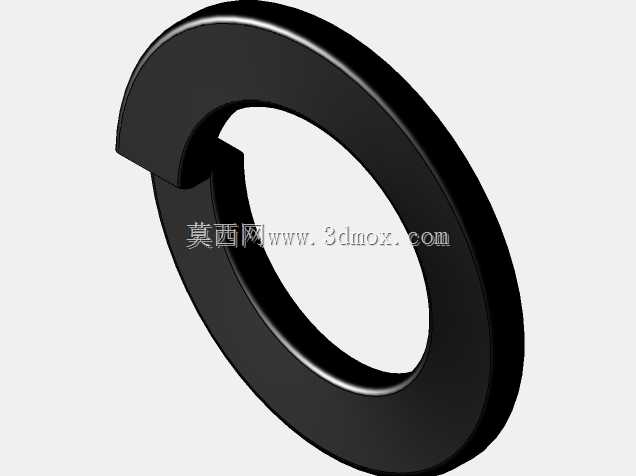

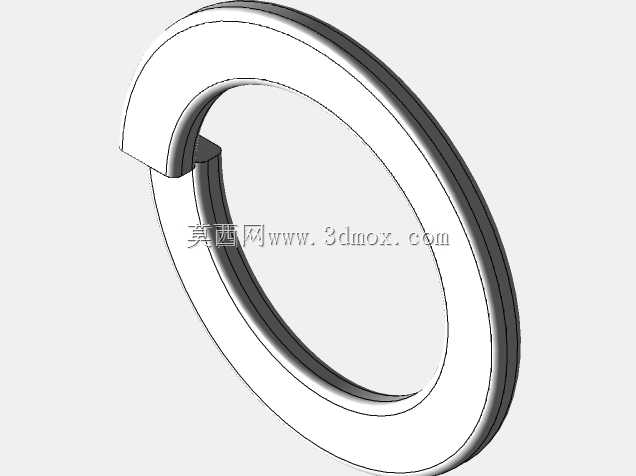

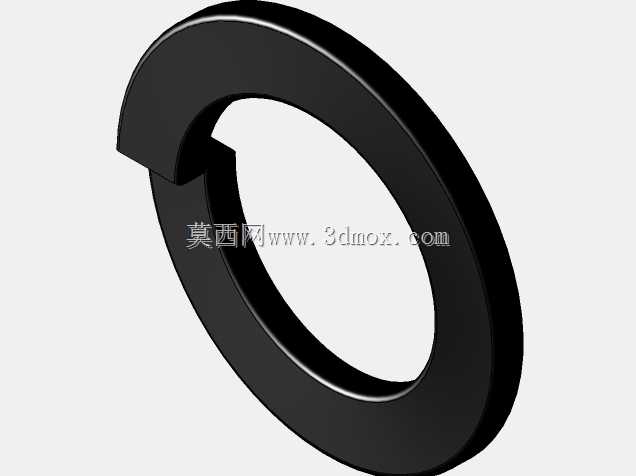

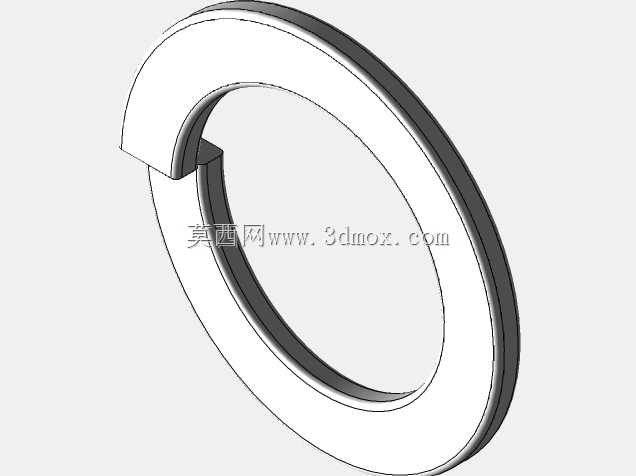

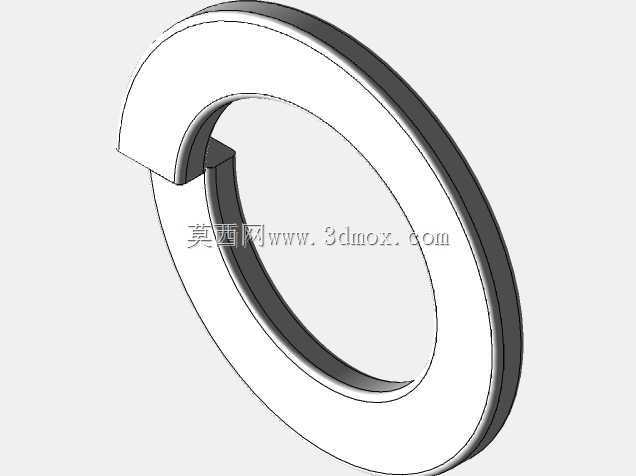

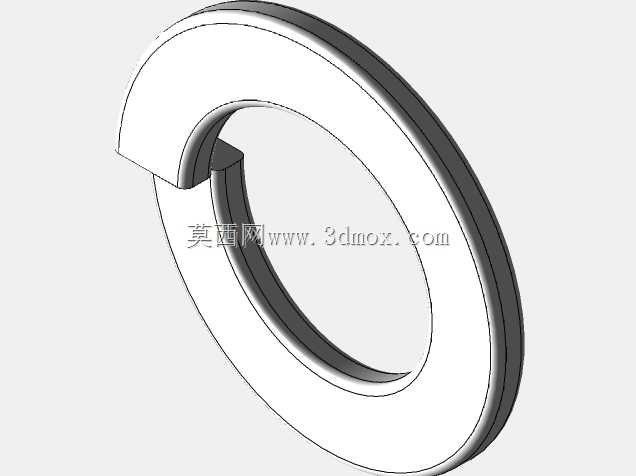

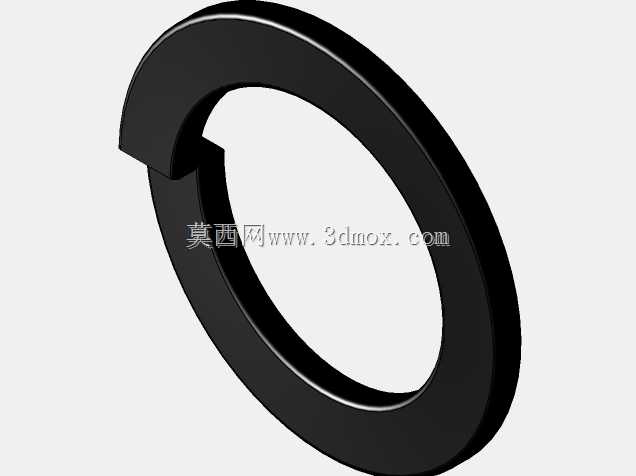

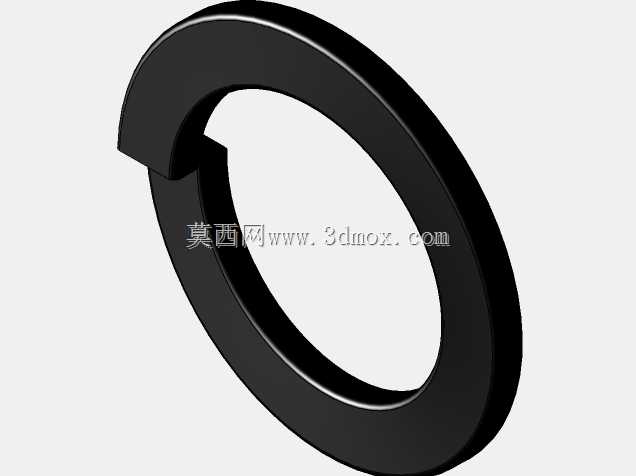

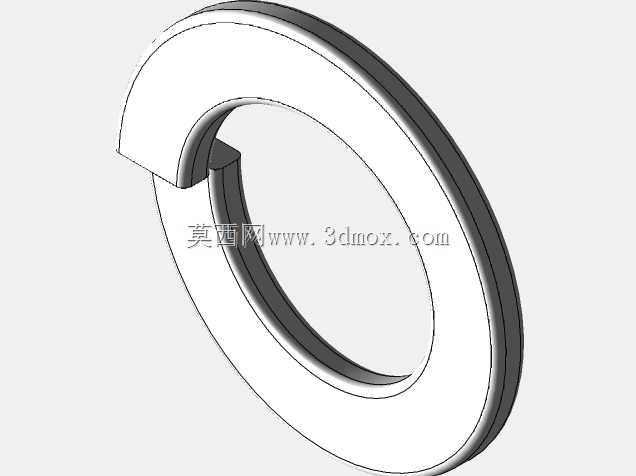

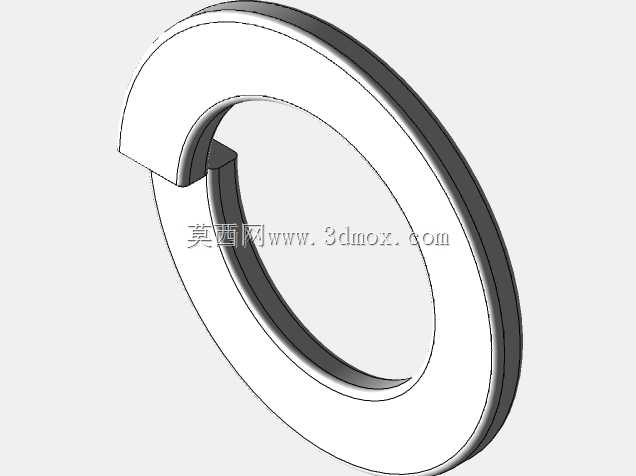

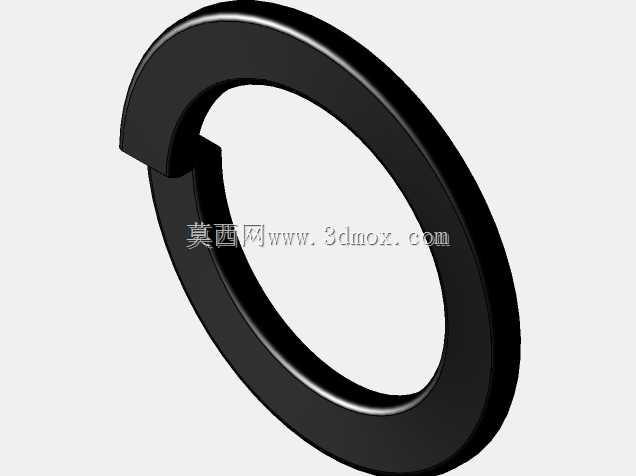

　　建模过程中还原了弹簧垫圈的开口错位结构，自由状态下垫圈的两个切口端面不在同一平面，存在一定的轴向高度差，这一结构是弹簧垫圈实现防松功能的核心，当螺母拧紧压平垫圈时，垫圈储存的弹性势能会持续给螺纹副施加轴向张紧力，同时切口的两个尖角会分别嵌入螺栓头/螺母的支撑面和被连接件的表面，形成额外的机械锁止作用，即使在横向振动载荷下，也能阻碍螺纹副的相对转动。不同规格的垫圈在建模时统一了结构逻辑，仅根据规格参数调整尺寸比例，保证整个系列的设计一致性，方便设计人员在装配选型时直接调用对应规格的模型，不需要重复进行结构校核，能够大幅提升装配设计的效率。在实际应用中，这类弹簧垫圈通常不单独使用，多与平垫圈配合安装在螺母一侧，平垫圈用于分散压接面的压力，避免垫圈的尖角压伤被连接件表面，弹簧垫圈则负责提供防松的弹力与锁止作用，二者配合能够兼顾连接面的压强分布与防松性能，是机械装配中最经典的防松连接组合之一。
