全规格沉头内六角螺栓组紧固件设计

　　沉头内六角螺栓是机械装配领域应用覆盖度极高的一类紧固件，这套覆盖M3到M20全公称直径规格的螺栓组，能够适配从精密电子仪器、小型自动化模组到重型机床结构件、工程机械附属装置的多场景紧固需求。在实际设备装配场景中，沉头结构的核心价值在于安装完成后螺栓头部可完全沉入被连接件的沉孔内，不会在装配面形成凸起干涉，这一特性让它在有平面度要求、外观平整度要求、滑动配合要求的装配场景中具备不可替代的优势，比如机床导轨护板的固定、设备外覆盖件的连接、工装夹具定位面的紧固件排布，都需要用到这类沉头结构的螺栓，避免突出的螺栓头刮擦操作人员、干涉工件移动或者破坏装配面的密封性能。

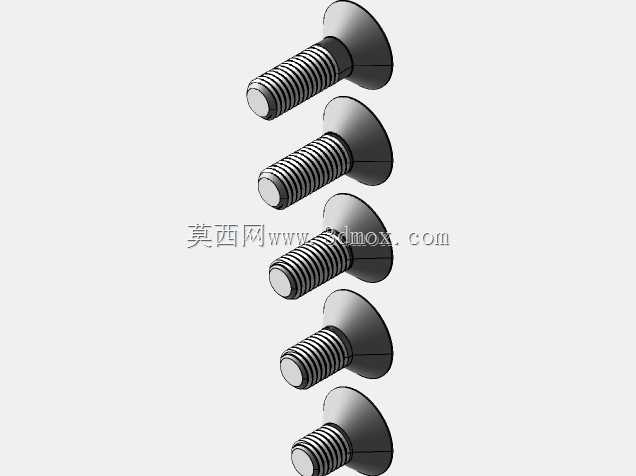

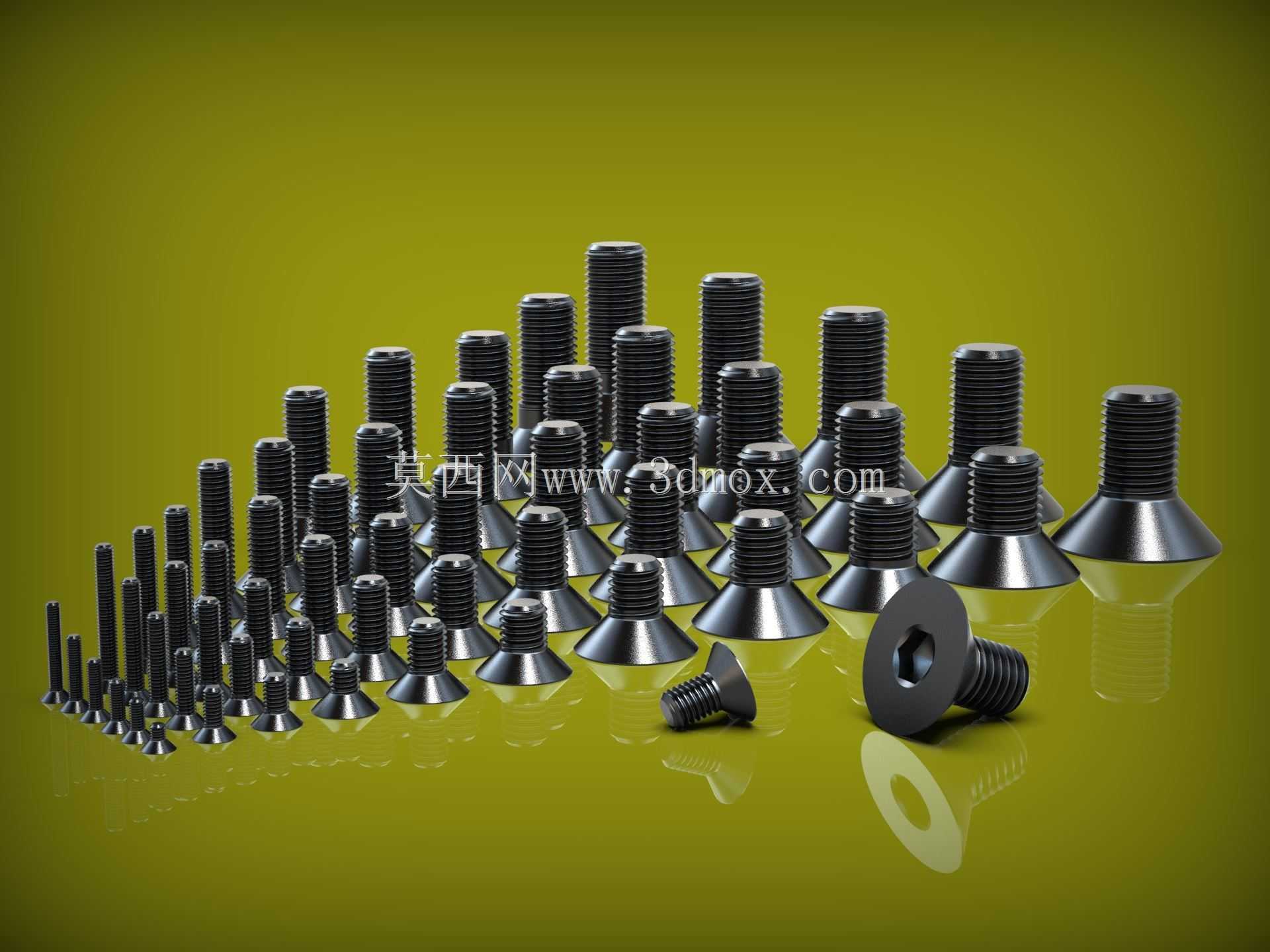

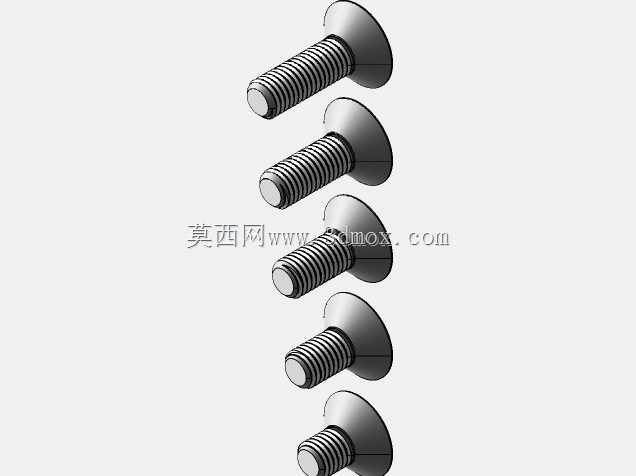

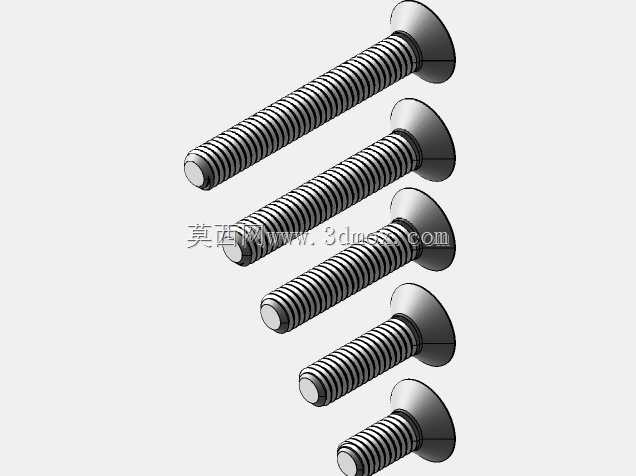

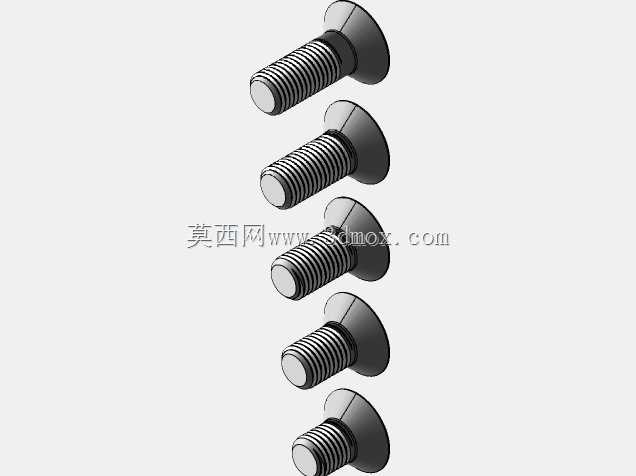

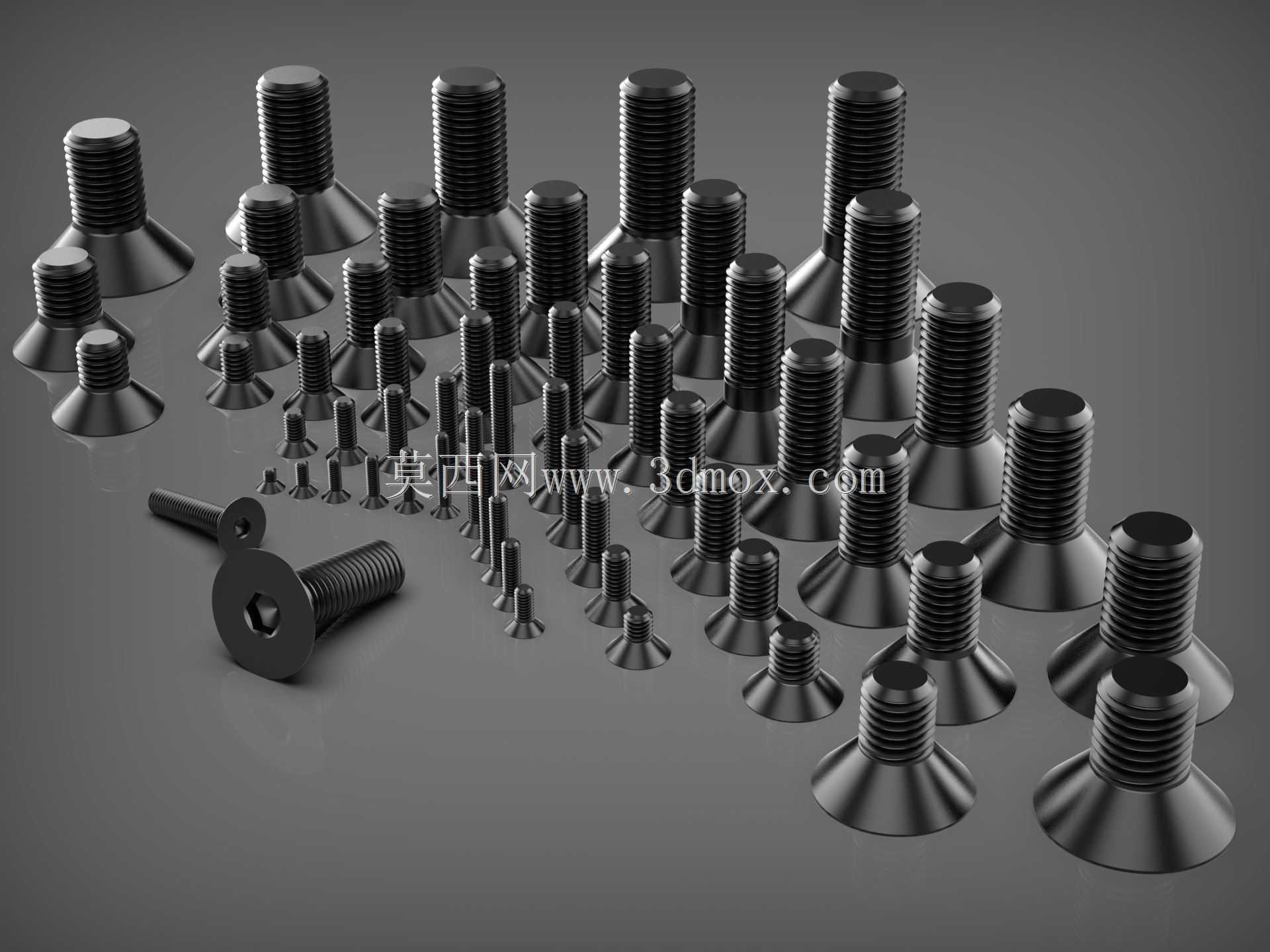

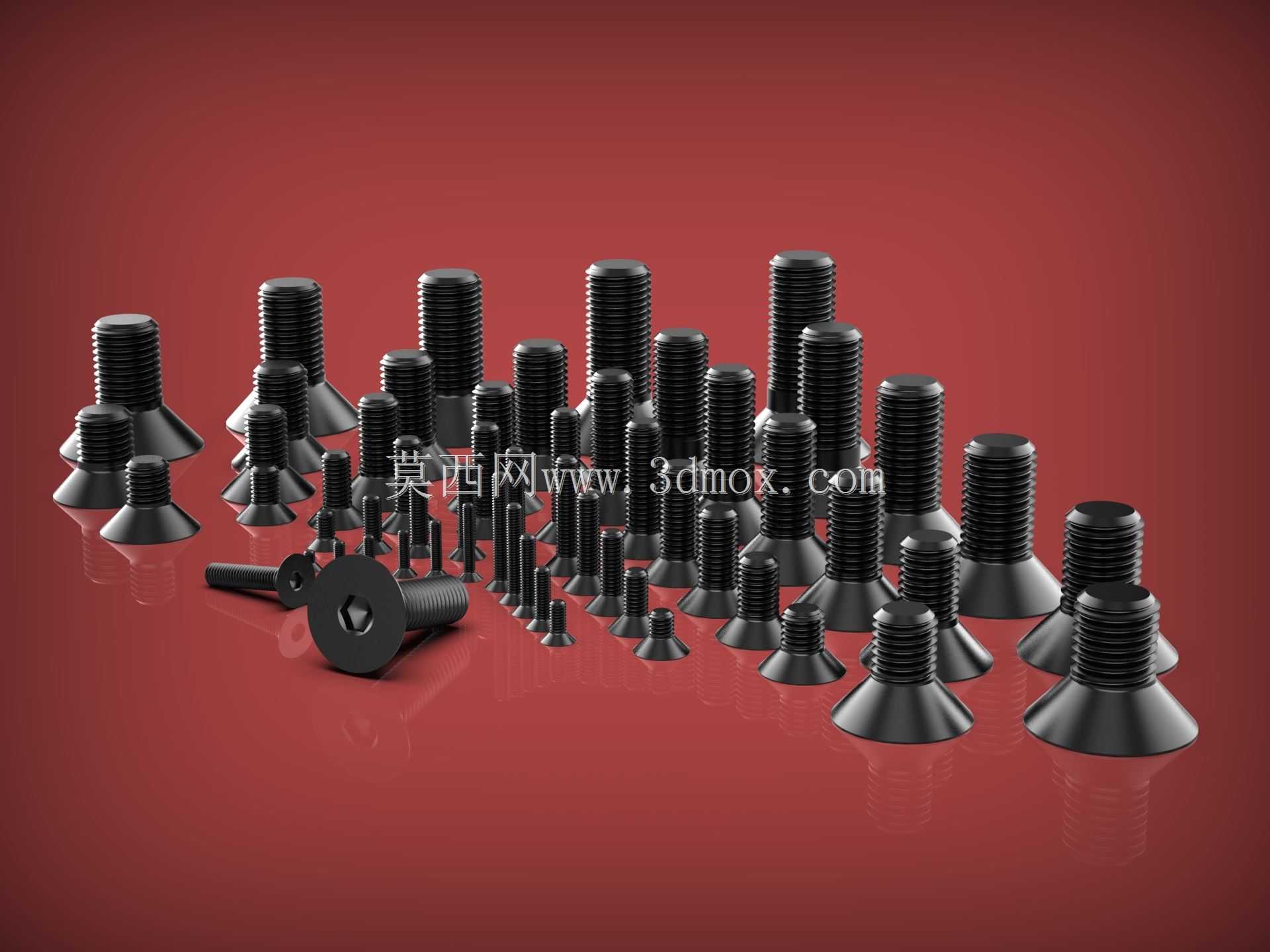

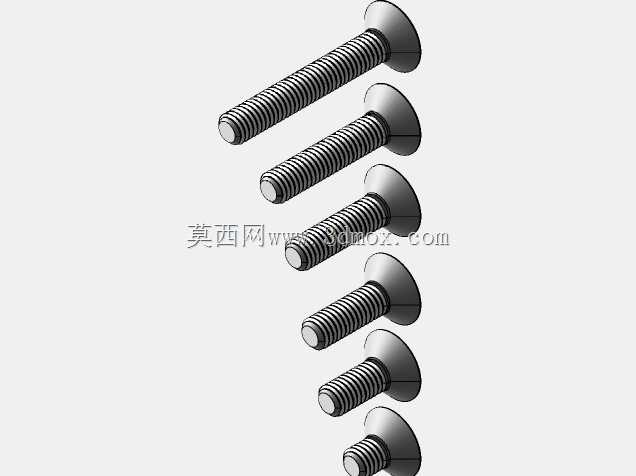

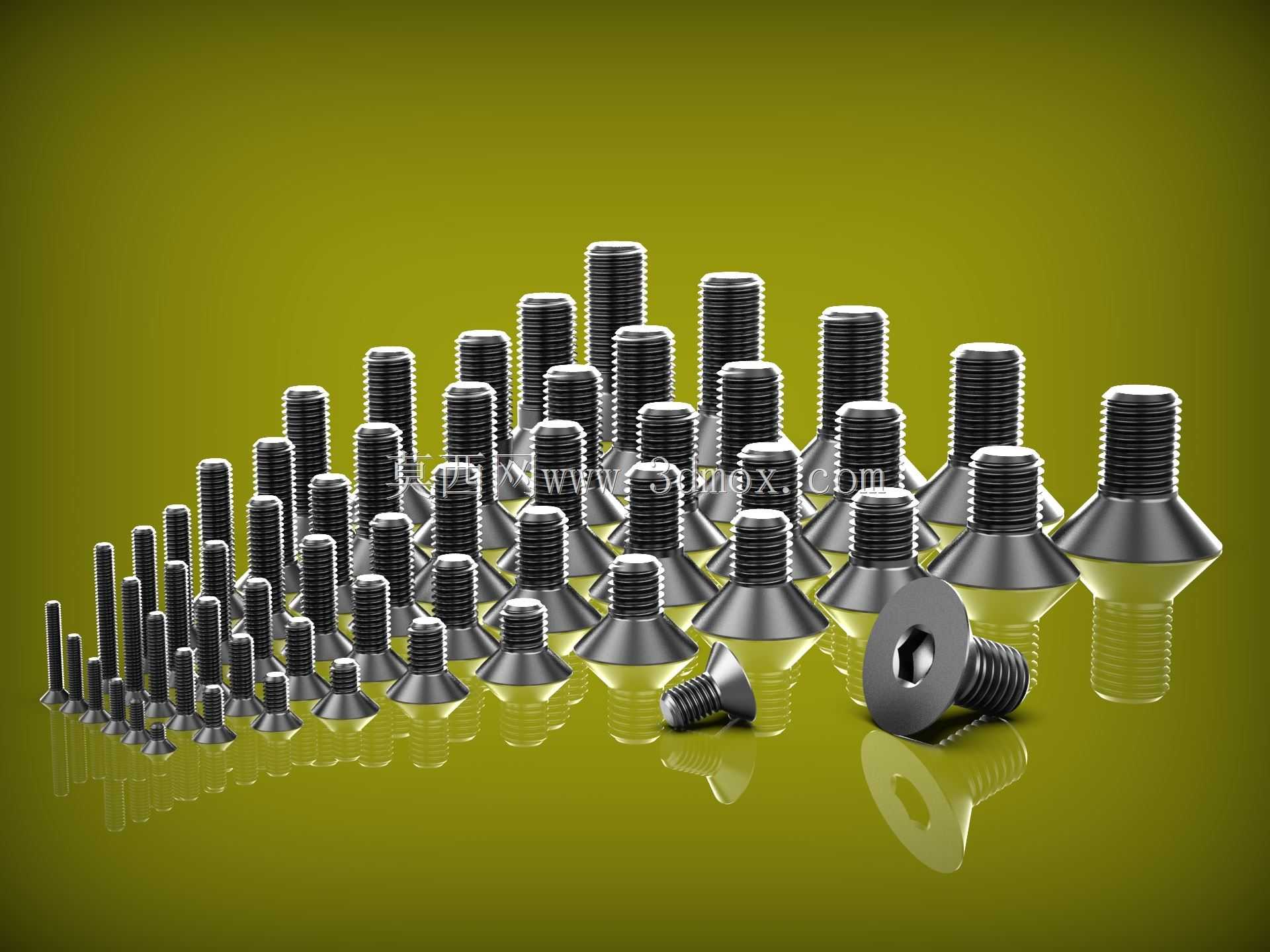

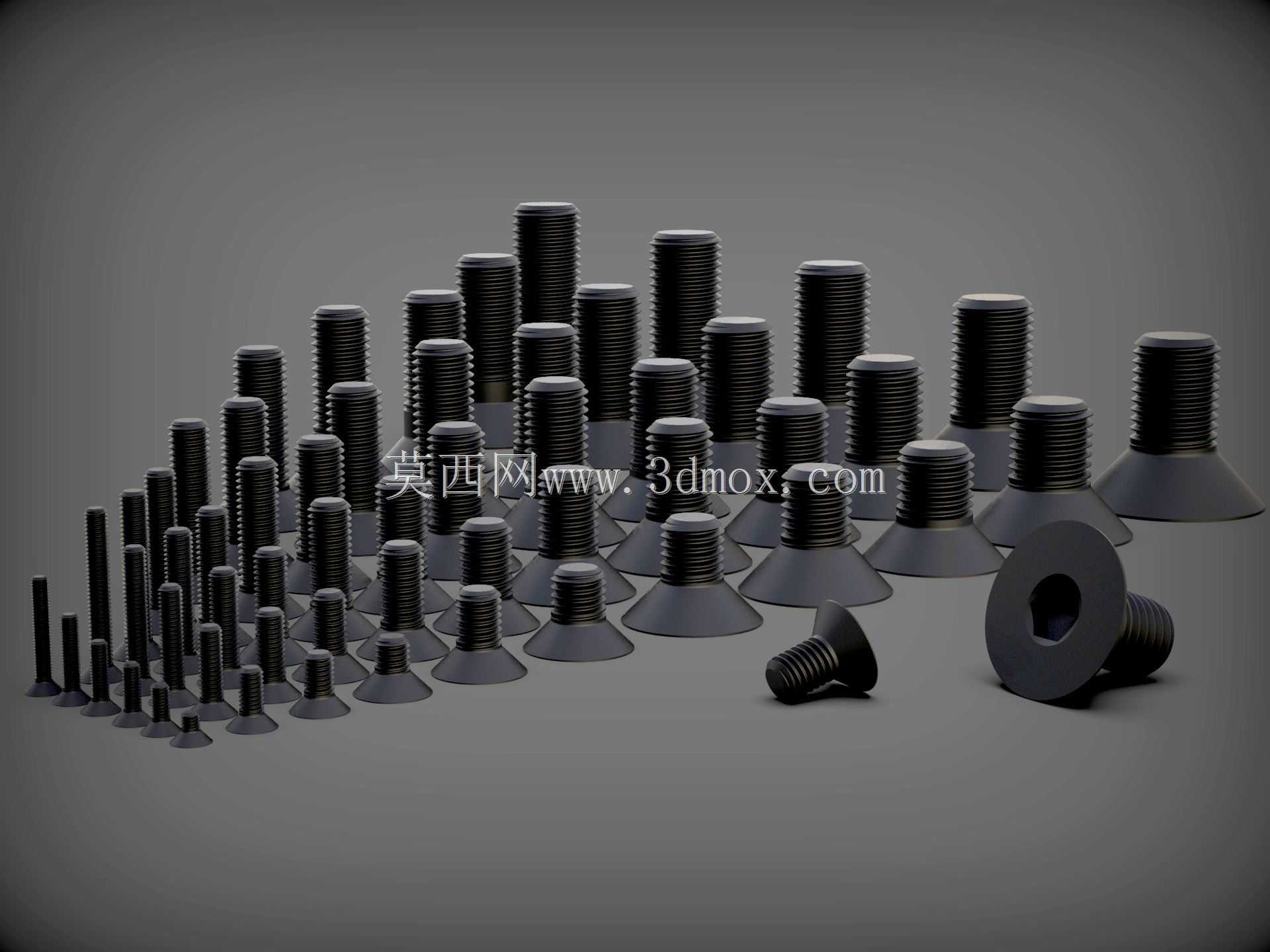

　　从功能特性来看，内六角驱动形式的螺栓相比十字槽、一字槽的紧固件，能够承受更大的拧紧扭矩，装配时不容易出现槽口打滑滑牙的问题，对于需要达到规定预紧力的连接场景，比如机床主轴附近的结构件连接、承受交变载荷的设备机架拼接，内六角结构可以稳定传递扭矩，保证每颗螺栓的预紧力达到设计要求，降低长期运行过程中螺栓松动的风险。这套螺栓组覆盖了从M3到M20的连续规格，不同公称直径对应的螺栓长度也覆盖了常用的装配厚度区间，设计人员在选型时不需要额外拼凑不同来源的模型，能够直接根据被连接件的总厚度、沉孔深度、需要的螺纹旋合长度快速匹配对应规格，大幅提升三维装配的效率。

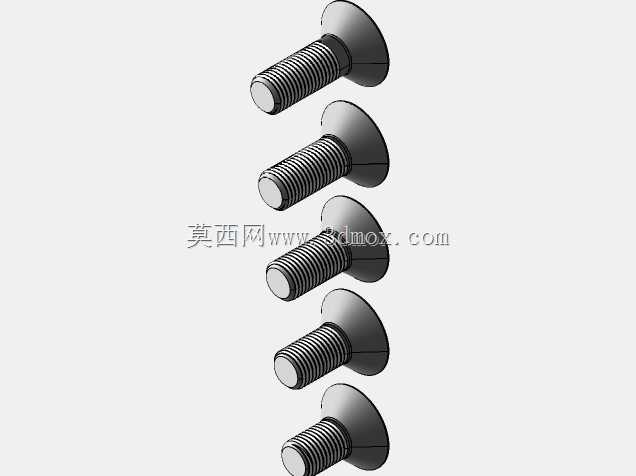

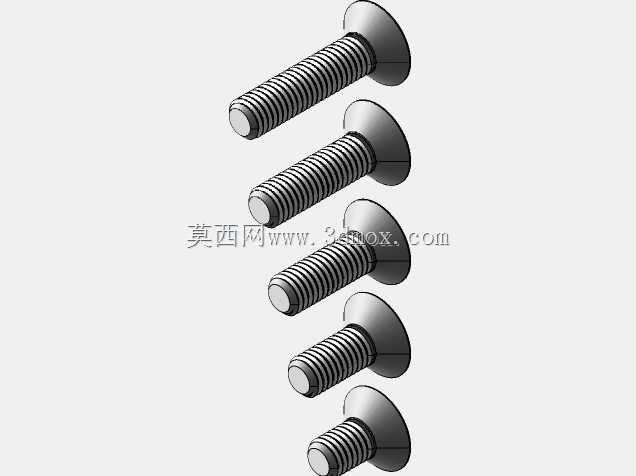

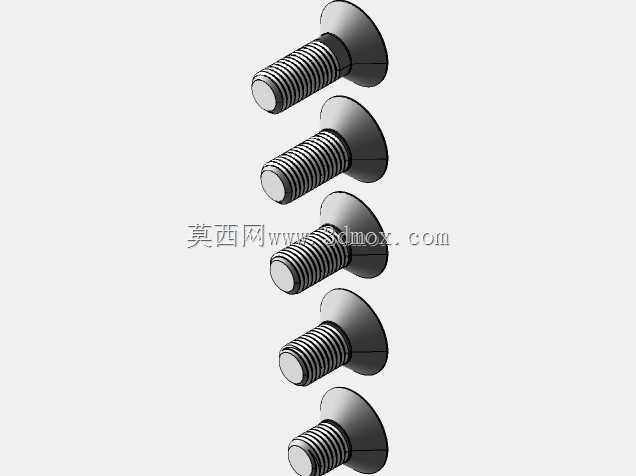

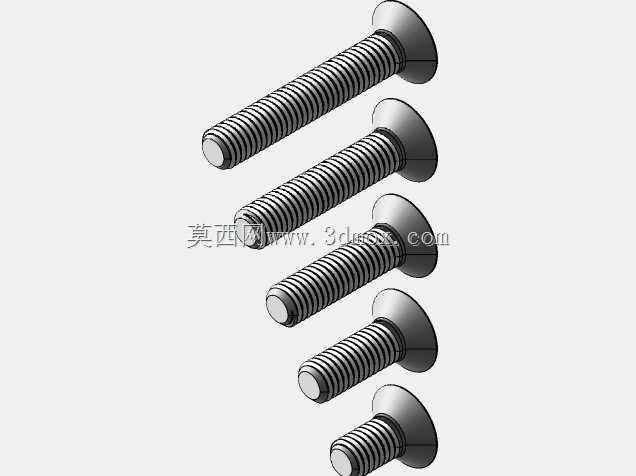

　　在设计思路上，这套螺栓组严格遵循公制紧固件的通用尺寸规范，每一个规格的头部锥度、内六角对边尺寸、螺纹大径中径小径参数、头部厚度都和实际量产的紧固件尺寸保持一致，没有做简化或者失真的艺术化处理。建模过程中首先确定不同规格螺栓的头部锥角，沉头螺栓的头部锥面角度统一为90度，和机械加工中常用的90度沉孔钻加工角度完全匹配，保证虚拟装配时螺栓锥面和沉孔锥面能够完全贴合，不会出现模型干涉或者装配间隙不符合实际的问题。螺纹部分采用真实的螺旋扫掠结构建模，而不是简单的贴图示意，在做装配干涉检查、运动仿真的时候，能够真实反映螺纹旋合过程中的空间占用，避免设计阶段出现螺纹孔深度不足、螺栓旋合长度不够的问题。

　　从安装边界的角度来说，不同规格的螺栓对应的沉孔加工尺寸、安装所需的操作空间都在模型中做了准确还原：比如M3规格的沉头螺栓，头部最大直径为5.5mm，对应的沉孔加工直径需要做到6mm，沉孔深度要保证螺栓头部沉入后不高出装配面0.2mm以上，内六角驱动需要的对边尺寸为2.5mm，装配时扳手的回转空间半径不小于4mm；M6规格的螺栓头部最大直径为11mm，沉孔直径12mm，内六角对边5mm，扳手回转空间半径不小于7mm；M20规格的螺栓头部最大直径为36mm，沉孔直径37mm，内六角对边17mm，扳手回转空间半径不小于22mm。这些尺寸边界的准确还原，能够让结构设计人员在排布螺栓位置的时候，提前预留足够的安装操作空间，避免出现设计完成后螺栓位置过于靠近侧壁，扳手无法伸入拧紧的问题。

　　在不同行业的实际应用中，这类螺栓的选型逻辑也有差异：在机床加工领域，CA6140这类普通车床的导轨防护罩、溜板箱附属盖板、进给机构的端盖固定，多采用M4到M10规格的沉头内六角螺栓，因为这些位置需要频繁拆装维护，沉头结构不会影响导轨上滑板的移动，内六角驱动也能承受设备运行时的振动载荷，不容易松动；在自动化设备领域，小型线性模组的滑块连接板、传感器安装支架、防护亚克力板的固定，多采用M3到M5的小规格沉头螺栓，这些位置空间紧凑，小规格螺栓占用空间小，沉头后不会影响模组的运动行程；在重型工程机械领域，设备的走台板、护罩、附属结构件的连接，多采用M12到M20的大规格沉头螺栓，能够承受更大的冲击载荷，沉头结构也不会在走台表面形成凸起，避免绊倒通行的操作人员。

　　建模过程中还考虑了不同装配场景下的细节处理：螺栓头部的内六角槽口边缘做了微小的倒角处理，和实际量产螺栓的加工工艺一致，避免模型出现尖锐的直角边，在做工程图导出的时候，倒角的线条也符合机械制图的规范要求；螺栓末端的倒角采用45度标准倒角，方便装配时对准螺纹孔，不会出现螺纹错扣的问题；螺纹部分的收尾段也做了真实的退刀结构，和实际冷镦加工的螺栓螺纹收尾形态一致，不会出现螺纹直接截断的失真结构。这些细节的处理，让模型在用于装配仿真、工程图导出、装配工艺模拟的时候，能够完全匹配实际生产的需求，不会因为模型的简化或者失真导致设计错误。

　　对于三维建模从业者来说，这类全系列的标准件模型能够大幅减少重复建模的工作量，不需要在每一次设计中都重新绘制不同规格的螺栓，只需要根据装配需求直接调用对应规格的模型，就可以快速完成整机的装配设计。同时模型的尺寸准确性也能够保证设计阶段的干涉检查结果真实可靠，提前发现螺栓和周边零件的空间冲突，减少生产阶段的设计变更。对于设备选型人员来说，通过三维模型可以直观看到不同规格螺栓的头部尺寸、整体长度，快速判断所选螺栓是否适配当前的安装空间，不需要反复查阅纸质手册对比尺寸，提升选型的效率和准确性。
