多规格公制滚花螺母三维结构设计

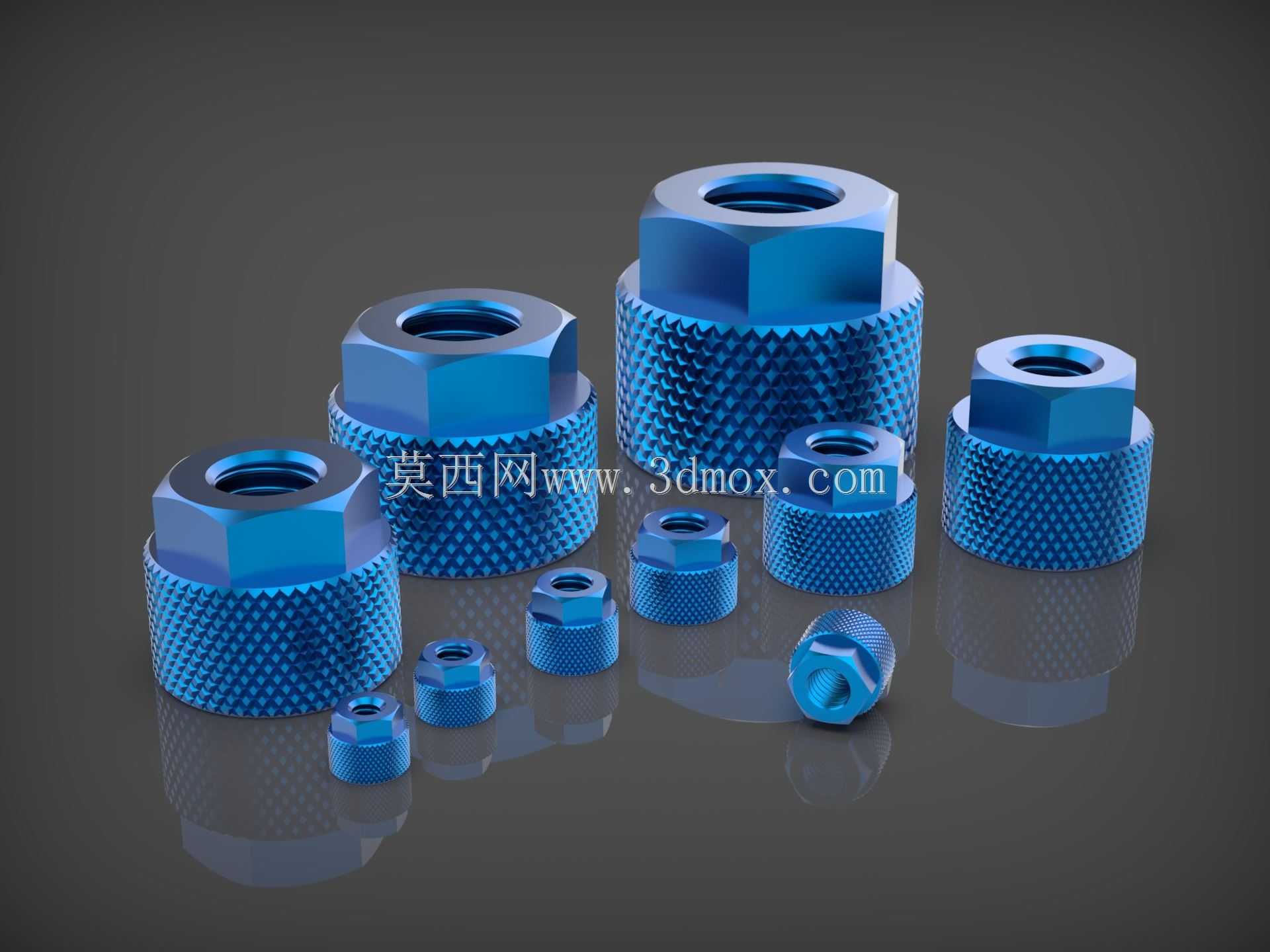

　　滚花螺母作为机械装配中常用的紧固件，在工装夹具、检测治具、手动调节机构、3D打印装配结构、小型实验设备中应用十分广泛，这类带滚花纹理的螺母不需要额外工具即可手动拧动调节，在需要频繁拆装、手动锁紧定位的场景下，比普通六角螺母操作效率更高。本次设计的滚花螺母覆盖M1.6到M10全系列公制常规螺纹规格，能够适配不同载荷等级的装配需求，小规格M1.6、M2.0多用于精密仪器、小型电子设备的面板固定，M2.5到M4.0常应用在工装治具的可调定位模块、手动锁紧结构中，M5.0到M10的大规格型号则可以满足普通机械设备、自动化线体旁的手动调节挡块、快拆结构的锁紧需求。设计过程中首先确定了各规格的螺纹参数严格遵循公制粗牙螺纹标准，

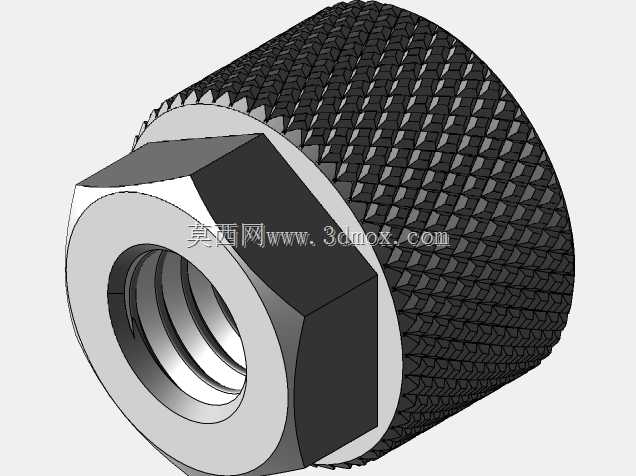

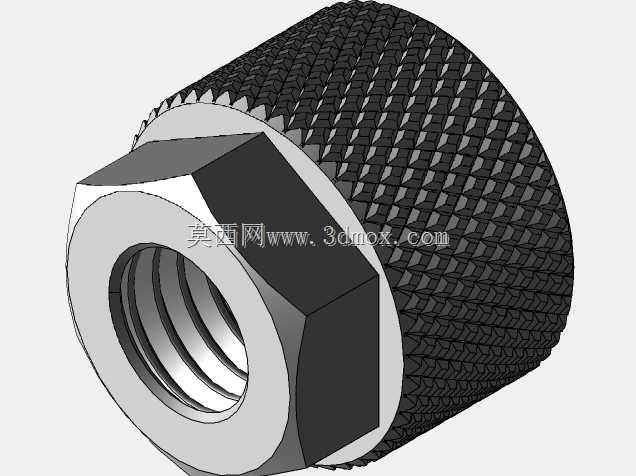

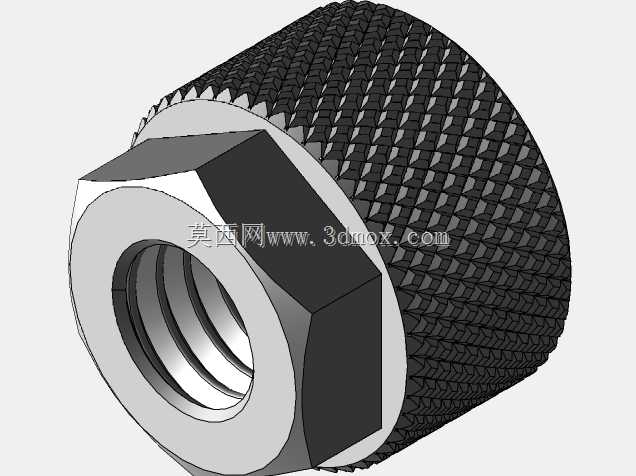

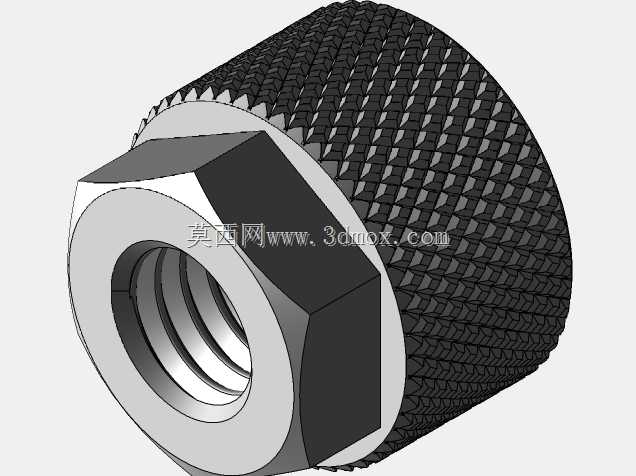

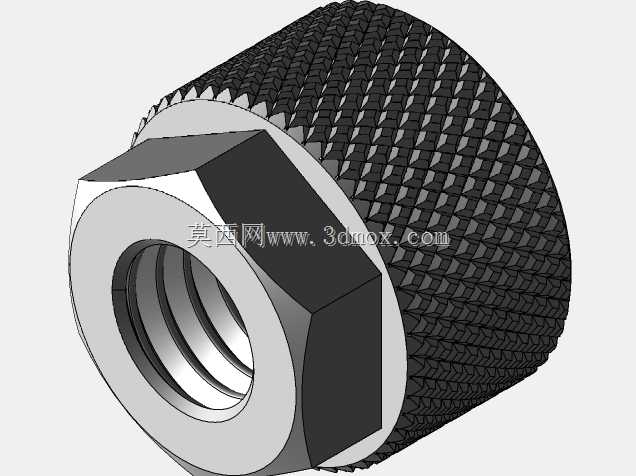

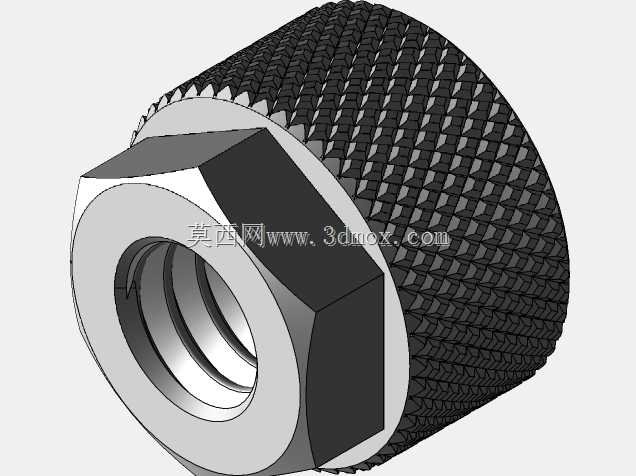

　　内螺纹公差带选用6H通用公差，能够适配对应规格的标准公制外螺纹件，不需要额外定制配合螺栓。外形结构上采用上部六角结构加下部网纹滚花的组合形式，上部六角结构保留了扳手拧动的接口，当需要较大锁紧力矩时，可以使用开口扳手或者套筒施加更大扭矩，避免手动拧紧力矩不足导致的松脱问题；下部的网纹滚花采用45度交叉网纹，滚花深度控制在0.3-0.8mm区间，随螺母规格增大对应加深滚花深度，保证手动拧动时手指与螺母表面有足够摩擦力，不会出现打滑情况，同时滚花边缘做了R0.2的圆角过渡，避免锋利边角划伤操作人员手部。尺寸边界设计上，各规格螺母的滚花外径比对应六角对边尺寸大1.5-3mm，既保证滚花部分有足够的握持接触面积，

　　也不会因为外径过大造成安装空间浪费，螺母总高度根据螺纹规格匹配，小规格总高度控制在3-5mm，大规格总高度控制在8-12mm，内螺纹有效旋合长度不小于螺纹公称直径的0.8倍，保证螺纹连接有足够的啮合强度，不会因为螺纹啮合圈数过少出现滑牙失效。设计时还考虑了不同加工工艺的适配性，滚花部分的结构参数符合常规车削滚花的加工要求，不需要特殊定制滚花刀具，六角部分的尺寸符合标准冷镦工艺的成型参数，适合批量生产加工，同时模型的所有倒角、退刀槽结构都按照实际加工工艺要求设置，不存在无法加工的尖角或者负角度结构，能够直接导出工程图用于生产制造。在安装适配性上，所有规格螺母的安装预留空间只需要比滚花外径大1mm即可，不需要额外预留扳手操作空间，在空间紧凑的手动调节位置，这类结构的优势十分明显，既可以满足手动快速调节的需求，也能在需要大锁紧力时使用工具加固，兼顾了操作便捷性和连接可靠性。
